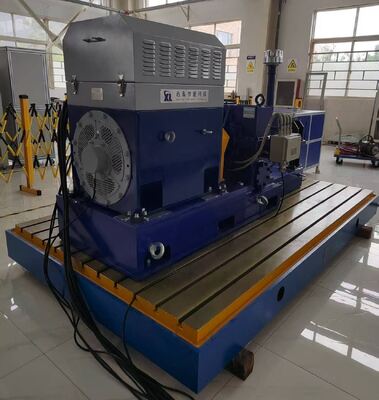

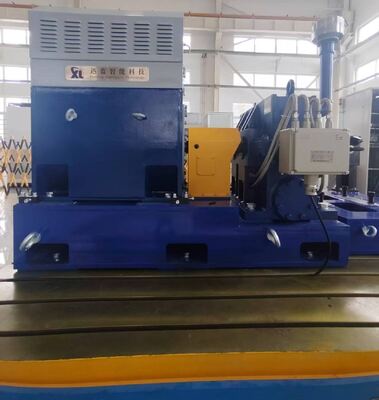

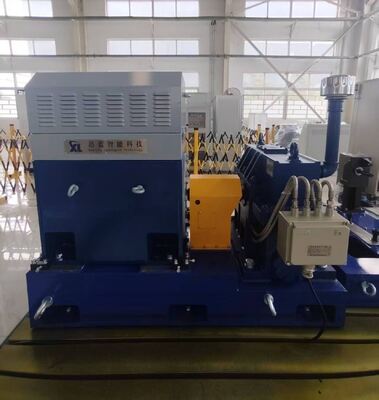

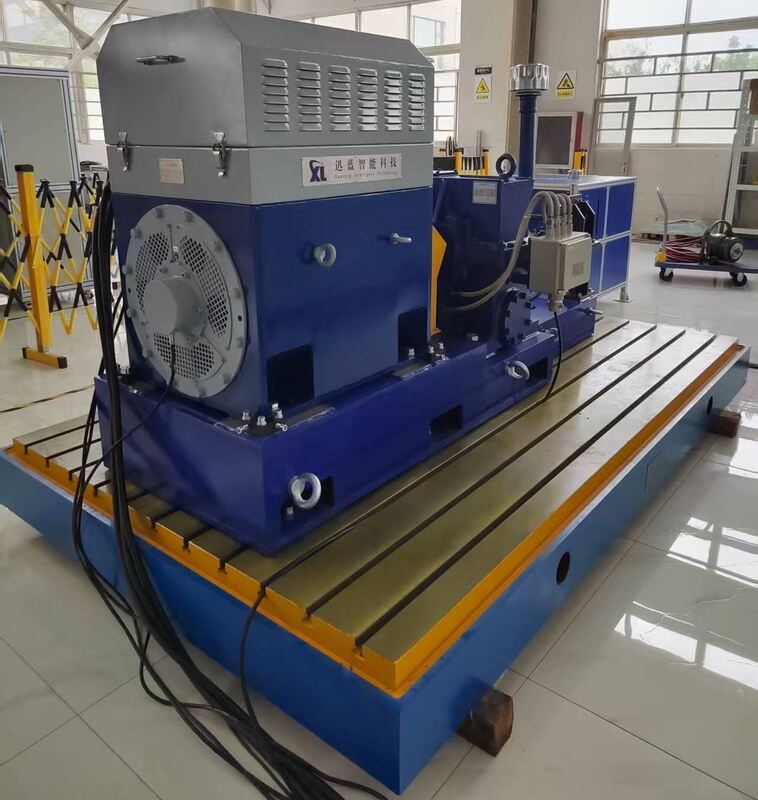

SSCD200-1000/3300 1910Nm রেটেড টর্ক 3300rpm সর্বোচ্চ গতি গিয়ারবক্স ট্রান্সমিশন ডায়নামোমিটার
১।SSCD200-1000/3300 গিয়ারবক্স ট্রান্সমিশন ডায়নামোমিটার উপাদান বর্ণনা

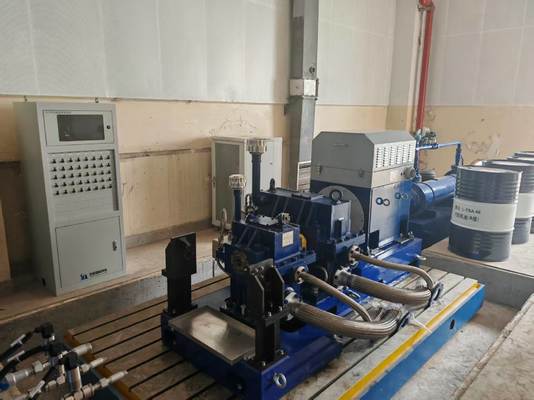

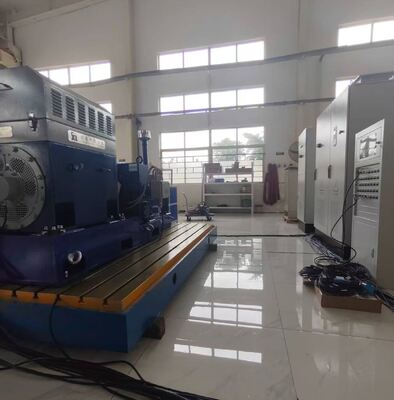

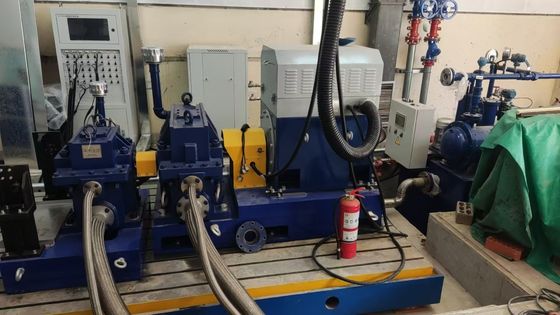

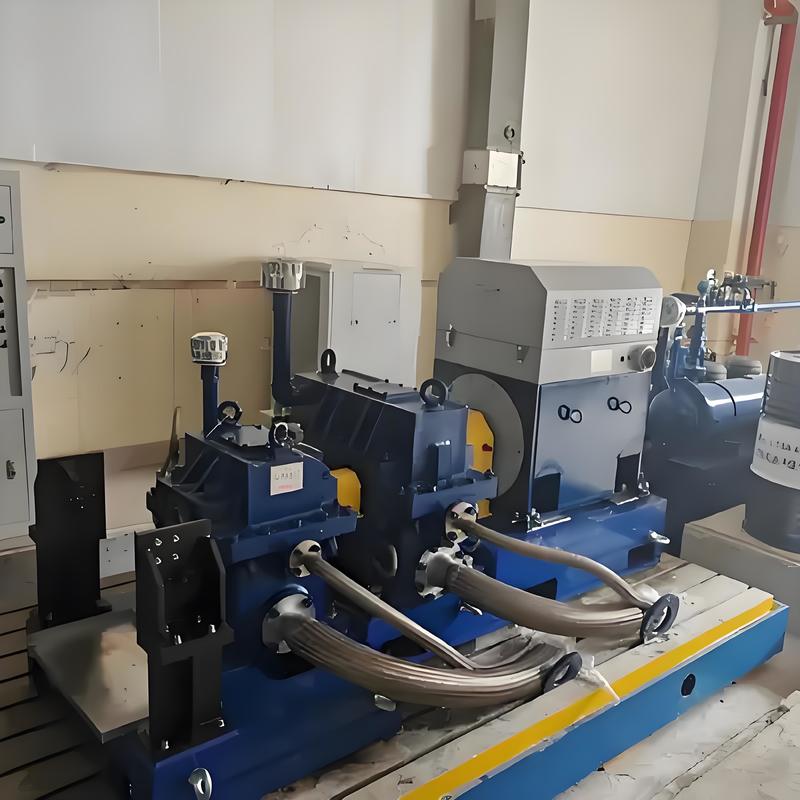

SSCD200-1000/3300 গিয়ারবক্স টেস্ট বেঞ্চ একটি উচ্চ-কার্যকারিতা সম্পন্ন ডিভাইস যা বিশেষভাবে উচ্চ-নির্ভুলতা গিয়ারবক্স পরীক্ষার জন্য ডিজাইন করা হয়েছে, যা শিল্প উত্পাদন, বায়ু শক্তি, নির্মাণ যন্ত্রপাতি, স্বয়ংচালিত এবং রেল পরিবহনে ব্যাপকভাবে ব্যবহৃত হয়। এই বেঞ্চটি Seelong-এর ড্রাইভ ডায়নামোমিটার (SSCD200-1000/3300 মডেল, 200kW পাওয়ার, রেটেড গতি 1000rpm, সর্বোচ্চ গতি 3300rpm, টর্ক পরিমাপের নির্ভুলতা 0.2%FS) এবং লোড ডায়নামোমিটার (SSCD110-300/600 মডেল, 110kW পাওয়ার, রেটেড গতি 300rpm, সর্বোচ্চ গতি 600rpm), ABB-এর ইনভার্টার সিস্টেমের সাথে একত্রিত (টর্ক নিয়ন্ত্রণ নির্ভুলতা 0.2%FS, গতি নিয়ন্ত্রণ নির্ভুলতা ±1rpm, প্রতিক্রিয়া সময় 5ms) এবং Seelong-এর XLP-1000 পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম (একটি Intel Core i7 প্রসেসর, 32GB DDR4 মেমরি এবং একটি 1TB SSD সহ সজ্জিত), যা টর্ক, গতি, তাপমাত্রা এবং চাপের মতো মূল প্যারামিটারগুলির ব্যাপক পর্যবেক্ষণ এবং সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে।
| উপাদানের নাম |
মূল বৈশিষ্ট্য |
ব্র্যান্ড |
|
SSCD110-300/600
লোড করা বৈদ্যুতিক ডায়নামোমিটার
|
পাওয়ার: 110kW; রেটেড গতি: 300rpm; রেটেড টর্ক: 3501Nm; সর্বোচ্চ গতি: 600rpm; টর্ক পরিমাপ সেন্সর: 0-5000Nm (নির্ভুলতা: 0.2%FS) |
Seelong |
| SSCD200-1000/3300 ড্রাইভিং বৈদ্যুতিক ডায়নামোমিটার |
পাওয়ার: 200kW; রেটেড গতি: 1000rpm; রেটেড টর্ক: 1910Nm ; সর্বোচ্চ গতি: 3300rpm ; টর্ক পরিমাপ সেন্সর: 0-2000Nm (নির্ভুলতা: 0.2%FS) |
Seelong |
| টর্ক ক্যালিব্রেশন ডিভাইস |
টর্ক ফ্ল্যাঞ্জ টর্ক ক্যালিব্রেশন |
Seelong |
| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
মাল্টি-ড্রাইভ পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম ; টর্ক নিয়ন্ত্রণ নির্ভুলতা 0.2%FS ; গতি নিয়ন্ত্রণ নির্ভুলতা ±1rpm ; প্রতিক্রিয়া সময় 5ms ; ওভারলোড, ওভারভোল্টেজ এবং অতিরিক্ত গরমের বিরুদ্ধে একাধিক সুরক্ষা সহ সজ্জিত। |
ABB |

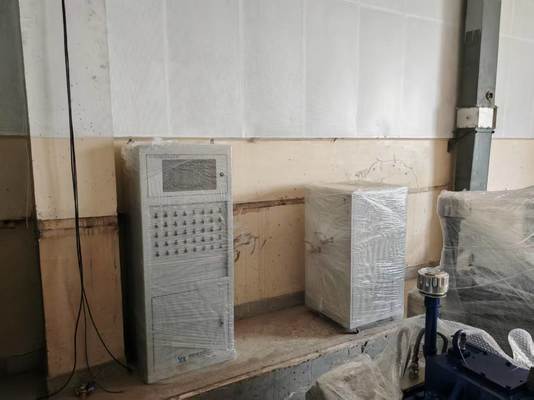

| XLP-1000 পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম |
শিল্প PC: IPC710; CPU: Intel Core i7; মেমরি: 32GB DDR4; হার্ড ড্রাইভ: 1TB SSD; প্রি-ইনস্টল করা XLP-1000 সফ্টওয়্যার |
Seelong |
| ডেটা অধিগ্রহণ সিস্টেম |
PT100 তাপমাত্রা অধিগ্রহণ মডিউল, চাপ অধিগ্রহণ মডিউল, অ্যানালগ সংকেত অধিগ্রহণ মডিউল, তাপমাত্রা অধিগ্রহণ সেন্সর, চাপ অধিগ্রহণ সেন্সর, কম্পন অধিগ্রহণ সেন্সর, ডেটা অধিগ্রহণ বক্স |
Seelong |

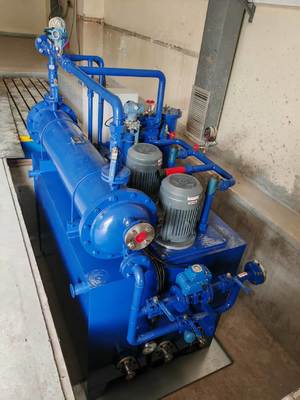

| তেল তাপমাত্রা নিয়ন্ত্রণ ডিভাইস |
স্টেইনলেস স্টীল প্লেট হিট এক্সচেঞ্জার, PLC নিয়ন্ত্রণ ব্যবস্থা ; তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: ± 1 ℃ |
Seelong |
| গিয়ার ফ্লো মিটার |
জল এবং তেল প্রবাহ পরিমাপের জন্য ব্যবহৃত:
সংগ্রহের পরিসীমা: 0-50 L/min;
নির্ভুলতা: 0.5%FS
মডেল: SLLL050
|
Seelong |
| ঐচ্ছিক - কাপলিং |
অনুমোদিত টর্ক: 500Nm; অনুমোদিত গতি: 18000 r/min |
Seelong |
| ঐচ্ছিক - মোটর ব্র্যাকেট |
অ-মানক কাস্টমাইজড L-আকৃতির, প্রাচীর বেধ > 50mm |
Seelong |
| ঐচ্ছিক - কাস্ট আয়রন প্লেট |
উপাদান: HT300; সমতলতা: ≤0.05mm/m; পৃষ্ঠের রুক্ষতা: Ra≤1.6μm ; শক শোষক এবং কাস্ট আয়রন প্লেট উচ্চ-গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
Seelong |
| ঐচ্ছিক - শক শোষক |
স্প্রিং-টাইপ, রেটেড লোড 100-300kg, ড্যাম্পিং কোফিসিয়েন্ট 0.2-0.3, 5-10Hz কম্পন ফ্রিকোয়েন্সির জন্য উপযুক্ত ; শক শোষক এবং কাস্ট আয়রন প্লেট উচ্চ-গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
Seelong |
২। SSCD200-1000/3300 200kW বৈদ্যুতিক ডায়নামোমিটার প্রযুক্তিগত পরামিতি
| পরামিতি |
স্পেসিফিকেশন |
| পাওয়ার200kW |
রেটেড গতি |
| 1000rpm |
সর্বোচ্চ গতি |
| 3300rpm |
রেটেড টর্ক |
| 1910Nm |
টর্ক পরিমাপের পরিসীমা |
| 0-2000Nm |
টর্ক পরিমাপের নির্ভুলতা |
| 0.2%FS |
পাওয়ার, গতির সীমা |
| ±1rpm |
প্রতিক্রিয়া সময় |
| 5ms |
3. SSCD200-1000/3300 গিয়ারবক্স ট্রান্সমিশন ডায়নামোমিটার মূল সুবিধা |
১) উচ্চ-নির্ভুলতা পরীক্ষা
: 0.2%FS এর টর্ক পরিমাপের নির্ভুলতা, ±1rpm এর গতি নিয়ন্ত্রণ নির্ভুলতা, সঠিক এবং নির্ভরযোগ্য পরীক্ষার ডেটা নিশ্চিত করে।২) উচ্চ-দক্ষ ডেটা প্রক্রিয়াকরণ
: XLP-1000 পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম একটি উচ্চ-কার্যকারিতা সম্পন্ন প্রসেসর দিয়ে সজ্জিত, যা দ্রুত ডেটা প্রক্রিয়াকরণ এবং রিয়েল-টাইম পর্যবেক্ষণ সক্ষম করে।৩) ব্যাপক প্যারামিটার পর্যবেক্ষণ
: ডেটা অধিগ্রহণ সিস্টেম তাপমাত্রা, চাপ এবং প্রবাহ হারের মতো প্যারামিটারগুলি সম্পূর্ণরূপে নিরীক্ষণের জন্য একাধিক সেন্সরকে একত্রিত করে।৪) শক্তি সাশ্রয় এবং পরিবেশ সুরক্ষা
: বৈদ্যুতিক ডায়নামোমিটার যান্ত্রিক শক্তিকে বৈদ্যুতিক শক্তিতে রূপান্তরিত করে এবং পাওয়ার গ্রিডে ফেরত পাঠায়, যা শক্তি-সাশ্রয়ী পরীক্ষা অর্জন করে।৫) নমনীয় কনফিগারেশন
: বিভিন্ন পরীক্ষার দৃশ্যের চাহিদা মেটাতে বিভিন্ন ঐচ্ছিক উপাদান সরবরাহ করে।৪। SSCD200-1000/3300 গিয়ারবক্স ট্রান্সমিশন ডায়নামোমিটার অ্যাপ্লিকেশন এলাকা
১) শিল্প গিয়ারবক্স
: মেশিন টুলস, ধাতুবিদ্যা যন্ত্রপাতি, খনির যন্ত্রপাতি এবং রাবার ও প্লাস্টিক যন্ত্রপাতির সংক্রমণ দক্ষতা, তাপমাত্রা বৃদ্ধি এবং জীবন পরীক্ষার জন্য ব্যবহৃত হয়, যা প্রক্রিয়াকরণের স্থিতিশীলতা এবং পরিধান প্রতিরোধের নিশ্চিত করে।২) বায়ু টারবাইন গিয়ারবক্স
: মেগাওয়াট-স্তরের বায়ু টারবাইন গিয়ারবক্সের কম্পন বৈশিষ্ট্য, গতিশীল কর্মক্ষমতা এবং নির্ভরযোগ্যতা পরীক্ষার সমর্থন করে, যা দূরবর্তী অনলাইন পর্যবেক্ষণ এবং ফল্ট নির্ণয়ের জন্য উপযুক্ত।৩) প্রকৌশল যন্ত্রপাতি গিয়ারবক্স
: ক্রাশার এবং কনভেয়রগুলির মতো সরঞ্জামের লোড সিমুলেশন এবং স্থায়িত্ব পরীক্ষা কভার করে এবং কঠোর পরিবেশে অপারেশন যাচাই করে।৪) স্বয়ংচালিত এবং রেল পরিবহন
: অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে ট্রান্সমিশন, বৈদ্যুতিক গাড়ির গিয়ারবক্স এবং উচ্চ-গতির রেল ট্র্যাকশন সিস্টেমের কর্মক্ষমতা অপ্টিমাইজেশন, যা সংক্রমণ দক্ষতা এবং ড্রাইভিং মসৃণতা উন্নত করে।৫) জাহাজ এবং শক্তি সরঞ্জাম
: সামুদ্রিক গিয়ারবক্সের গতির সাথে মিল পরীক্ষা করার জন্য এবং জলবিদ্যুৎ গিয়ারবক্সের জারা প্রতিরোধ ক্ষমতা এবং তৈলাক্তকরণের কর্মক্ষমতা যাচাই করার জন্য ব্যবহৃত হয়।৫। SSCD200-1000/3300 গিয়ারবক্স ট্রান্সমিশন ডায়নামোমিটার রেফারেন্স স্ট্যান্ডার্ড
১) JB/T 10634-2023 "বৈদ্যুতিক ডায়নামোমিটার"
: মূল স্পেসিফিকেশন, যা ডায়নামোমিটারের প্রযুক্তিগত প্রয়োজনীয়তা এবং পরিদর্শন নিয়মাবলী কভার করে, টর্ক পরিমাপের নির্ভুলতার উপর ফোকাস করে (যেমন, ±0.2%FS) এবং গতি নিয়ন্ত্রণ নির্ভুলতা (যেমন, ±1rpm)।২) ISO 6336 এবং AGMA 2001
: আন্তর্জাতিকভাবে স্বীকৃত মান যা গিয়ার ট্রান্সমিশন দক্ষতা গণনার জন্য ব্যবহৃত হয় যাতে নিয়ন্ত্রণ এবং বিশ্লেষণ সফ্টওয়্যার মডেলগুলির নির্ভুলতা নিশ্চিত করা যায়।৩) QC/T 533-1999 "বেঞ্চে স্বয়ংচালিত ড্রাইভ অ্যাক্সেলের জন্য পরীক্ষার পদ্ধতি"
: অ্যাসেম্বলিগুলির স্ট্যাটিক টর্শন পরীক্ষা এবং গিয়ার ক্লান্তি পরীক্ষার মতো পদ্ধতির জন্য রেফারেন্স সরবরাহ করে এবং বৈদ্যুতিক ড্রাইভ অ্যাক্সেলের টর্ক বৈশিষ্ট্য পরীক্ষার জন্য প্রযোজ্য।৪) সামরিক মান (যেমন MIL-STD-810G)
: চরম পরিবেষ্টিত তাপমাত্রা (-40℃~150℃) এবং প্রভাব লোড অনুকরণ করতে ব্যবহৃত হয় যা প্রকৃত কাজের পরিস্থিতিতে গিয়ারবক্সের কর্মক্ষমতা পুনরায় তৈরি করে।৬। গিয়ারবক্স ট্রান্সমিশন ডায়নামোমিটার মডেল তালিকা
মডেল
| পাওয়ার (kW) |
টর্ক (Nm) |
রেটেড গতি (rpm) |
সর্বোচ্চ গতি (rpm) |
টর্ক পরিমাপের নির্ভুলতা |
SSCD15-1000/4500 |
| 15 |
143 |
1000 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 30 |
191 |
1500 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 45 |
286 |
1000 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 60 |
382 |
1500 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 90 |
573 |
1000 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 110 |
1050 |
1000 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 160 |
1019 |
1000 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 200 |
1273 |
1500 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 250 |
1592 |
1000 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 300 |
1910 |
1000 |
3300 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 30 |
191 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 45 |
286 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 60 |
382 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 90 |
573 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 132 |
840 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 160 |
1019 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 200 |
1273 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 250 |
1592 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 300 |
1910 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 400 |
2546 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| 500 |
3183 |
1500 |
3800 |
0.2%FS |
পাওয়ার, গতির সীমা |
| aপ্রয়োজন অনুযায়ী।aপ্রয়োজন অনুযায়ী।৭। ডেলিভারি এবং বিক্রয়োত্তর পরিষেবা |
ডেলিভারি
: স্ট্যান্ডার্ড মডেলগুলি 90 দিনের মধ্যে পাঠানো হয়; কাস্টমাইজড মডেলগুলি 90-180 দিনের মধ্যে পাঠানো হয় (আন্তর্জাতিক লজিস্টিকস এবং কাস্টমস ক্লিয়ারেন্স সহায়তা সহ)।বিক্রয়োত্তর পরিষেবা
: মূল উপাদানগুলির উপর 1 বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন দ্বিভাষিক (চীনা এবং ইংরেজি) প্রযুক্তিগত সহায়তা (প্রতিক্রিয়া সময় ≤ 4 ঘন্টা); খুচরা যন্ত্রাংশগুলি 24 ঘন্টার মধ্যে দেশীয়ভাবে এবং 7 দিনের মধ্যে আন্তর্জাতিকভাবে পাঠানো হয়; 1.5 দিনের বিনামূল্যে অপারেশন প্রশিক্ষণ প্রদান করা হয়; দূরবর্তী ডিবাগিং সমর্থিত (কম্পিউটার-ভিত্তিক, মডুলার সমাধান কনফিগারেশন নির্দেশিকা সহ)।৮। Seelong সার্টিফিকেট
৯। প্যাকেজিং এবং শিপিং
১০। FAQ
প্রশ্ন: আমাদের সহযোগিতার জন্য সর্বনিম্ন অর্ডারের পরিমাণ কত?
উত্তর: আমরা স্টক পণ্যের জন্য 1 পিস এর ছোট ট্রায়াল অর্ডার সমর্থন করি।
প্রশ্ন: আমি কিভাবে পণ্য সম্পর্কে আরও জানতে পারি?
উত্তর: আপনার ইমেল দিন এবং আমরা আপনাকে আপনার ইলেকট্রনিক নমুনা বই পাঠাব।
প্রশ্ন: আপনার পেমেন্ট টার্ম কি?
উত্তর: সাধারণত 40% T/T জমা, চালানের আগে সম্পূর্ণ পরিশোধ করুন।
প্রশ্ন: আমার অর্ডারের জন্য লিড টাইম কত?
উত্তর: ডায়নামোমিটার উত্পাদন চক্র 6-8 সপ্তাহ, সেন্সর উত্পাদন চক্র 2-3 সপ্তাহ, অন্যান্য পণ্যের জন্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন: আমরা কিভাবে টেস্ট বেঞ্চের সামগ্রিক সমাধান পাব?
উত্তর: আমাদের আপনার ইমেল দিন, আমাদের প্রযুক্তিগত কর্মীরা বিস্তারিত পরিকল্পনা সম্পর্কে আপনার সাথে যোগাযোগ করবে।
প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শনে আসতে পারি?
উত্তর: অবশ্যই, আপনাকে সবসময় একটি পরিদর্শনের জন্য স্বাগত জানানো হয়।
