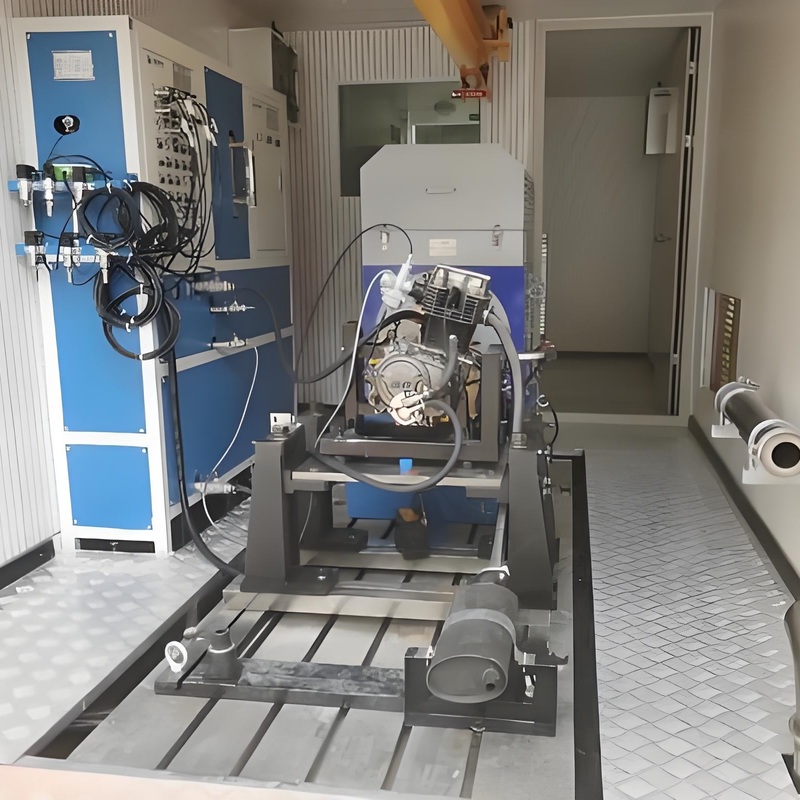

SSCD315-1500-3800 315kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডাইনামোমিটার পরীক্ষা বেঞ্চ সিস্টেম

SSCD315-1500-3800 315kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম



1. SSCD315-1500-3800 315kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেমের বিবরণ



SSCD315-1500-3800 315kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম হল একটি সমন্বিত পরীক্ষার সমাধান যা বিশেষভাবে ডিজেল ইঞ্জিন কর্মক্ষমতা পরীক্ষা এবং সম্মতি যাচাইয়ের জন্য ডিজাইন করা হয়েছে। একটি AC বৈদ্যুতিক ডায়নামোমিটারকে এর মূল পরীক্ষার ইউনিট হিসাবে ব্যবহার করে এবং একটি আমদানি করা ফোর-কোয়াড্রেন্ট সক্রিয় পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেমকে এর নিয়ন্ত্রণ কেন্দ্র হিসাবে ব্যবহার করে, সিস্টেমটি কেবল চার-চতুর্ভুজ অপারেশন ক্ষমতারই গর্ব করে না বরং গ্রিডে ফিরে পরীক্ষার সময় উত্পন্ন শক্তিকে সরাসরি ফিড করে, দক্ষ শক্তি পুনর্ব্যবহারযোগ্য করে। অধিকন্তু, XLE-1000 পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা এর মূল নিয়ন্ত্রণ মডিউল হিসাবে, এটি স্বয়ংক্রিয়ভাবে জাতীয় নিয়ন্ত্রক প্রয়োজনীয়তা এবং গ্রাহক-সংজ্ঞায়িত পরীক্ষা চক্রগুলি সম্পাদন করে। এটি নির্বিঘ্নে বাহ্যিক সহায়ক সরঞ্জাম যেমন ক্ষণস্থায়ী জ্বালানী খরচ মিটার এবং থার্মোস্ট্যাটগুলিকে একীভূত করে। সহগামী ডেটা অধিগ্রহণ সিস্টেমটি রিয়েল টাইমে বিভিন্ন ইঞ্জিন অপারেটিং পরামিতি সংগ্রহ করে, ডেটা রেকর্ডিং, বিশ্লেষণ, প্রক্রিয়াকরণ, ভিজ্যুয়ালাইজেশন এবং স্বয়ংক্রিয় পরীক্ষা প্রতিবেদন তৈরি সম্পূর্ণ করে, সমগ্র ইঞ্জিন পরীক্ষার প্রক্রিয়ার জন্য বুদ্ধিমান সহায়তা প্রদান করে।





2. SSCD315-1500-3800 315kWডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম রেফারেন্স স্ট্যান্ডার্ড



1) GB17691-2018 "ভারী-শুল্ক ডিজেল যানবাহন থেকে দূষণকারীর নির্গমন সীমা এবং পরিমাপ পদ্ধতি": একটি জাতীয় বাধ্যতামূলক মান যা বিশেষভাবে ডিজেল ইঞ্জিন নির্গমন কর্মক্ষমতা পরীক্ষার জন্য তৈরি করা হয়েছে৷



2) GB/T 18297-2001 "অটোমোবাইল ইঞ্জিন পারফরমেন্স টেস্ট পদ্ধতি": জাতীয় প্রস্তাবিত মান, ডিজেল এবং পেট্রল সহ সমস্ত ধরণের অটোমোবাইল ইঞ্জিনের জন্য প্রযোজ্য৷



3) GB/T 17692-2003 "অটোমোবাইল ইঞ্জিন এবং ড্রাইভ মোটরগুলির নেট পাওয়ারের জন্য পরীক্ষা পদ্ধতি": জাতীয় প্রস্তাবিত মান, সমস্ত ধরণের অটোমোবাইল ইঞ্জিনের জন্য প্রযোজ্য (ডিজেল এবং পেট্রল ইঞ্জিন সহ)।



3. SSCD315-1500-3800 315kWডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম উপাদান



SSCD315-1500-3800 315kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম 9টি মূল ইউনিট এবং ঐচ্ছিক মডিউল নিয়ে গঠিত। প্রতিটি ইউনিটের ফাংশন এবং কনফিগারেশন নিম্নরূপ:



1)কোর ডাইনামোমিটার ইউনিট (বৈদ্যুতিক ডায়নামোমিটার): আউটপুট শেষে একটি AC মোটর এবং একটি HBM টর্ক ফ্ল্যাঞ্জ দিয়ে সজ্জিত, ইঞ্জিন টর্ক ডেটা সংগ্রহ করে এবং পাওয়ার পারফরম্যান্স বিশ্লেষণকে সমর্থন করে;

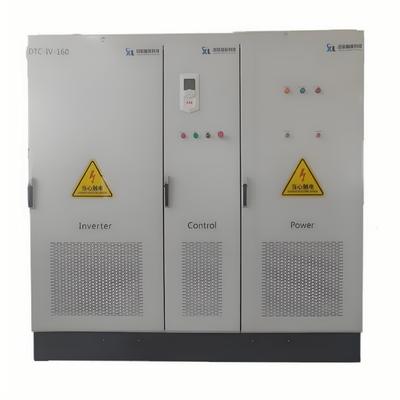

2)ফ্রিকোয়েন্সি কনভার্সন কন্ট্রোল ইউনিট (ফ্রিকোয়েন্সি কনভার্সন ইনভার্টার সিস্টেম): DTC প্রযুক্তির সাথে ABB ACS880 ফ্রিকোয়েন্সি রূপান্তর নিয়ামক ব্যবহার করে, এবং উচ্চ-কর্মক্ষমতা এবং কম-শক্তি খরচ সনাক্তকরণ এবং নিয়ন্ত্রণ সমাধান প্রদান করতে ডায়নামোমিটারের সাথে কাজ করে;

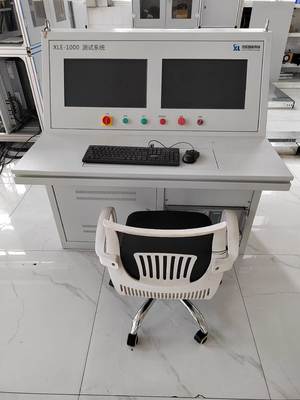

৩)প্রধান নিয়ন্ত্রণ এবং ডেটা প্রক্রিয়াকরণ ইউনিট (XLE1000 পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা): Xunlan XLE1000 সফ্টওয়্যার দিয়ে সজ্জিত, এটি পরীক্ষা নিয়ন্ত্রণ এবং ডেটা প্রক্রিয়াকরণকে একীভূত করে, স্বয়ংক্রিয়ভাবে পরীক্ষা চক্র নির্বাহ করে এবং বুদ্ধিমত্তার সাথে প্রক্রিয়াগুলি পরিচালনা ও নিয়ন্ত্রণ করে;

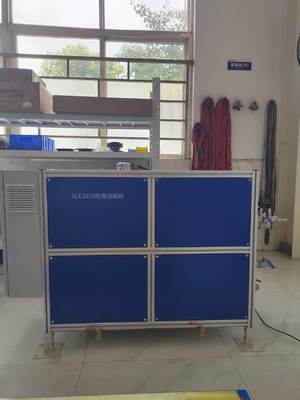

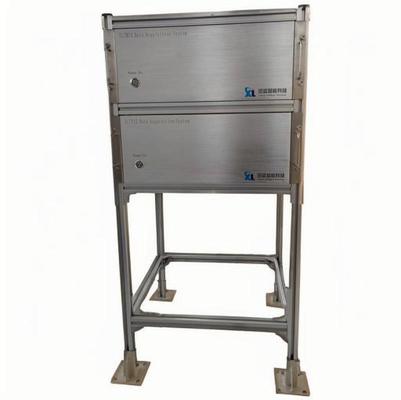

4)প্যারামিটার অধিগ্রহণ ইউনিট (ডেটা অধিগ্রহণ সিস্টেম): তাপমাত্রা/চাপ সেন্সর এবং মডিউল রয়েছে, ইঞ্জিন সিলিন্ডার, তেল সার্কিট এবং জল সার্কিট পরামিতি সংগ্রহ করে এবং ডেটা প্রদর্শন, সঞ্চয়স্থান এবং বিশ্লেষণের জন্য XLE1000 এ প্রেরণ করে;

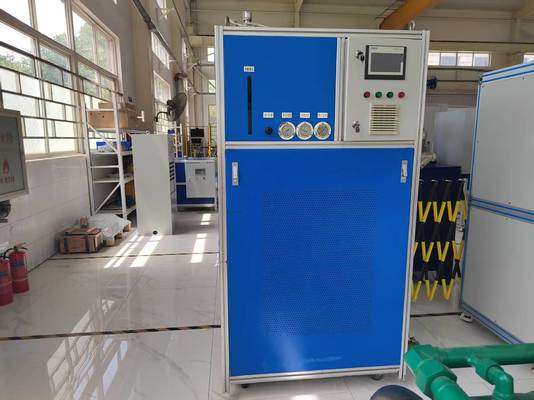

৫)তাপমাত্রা নিয়ন্ত্রণ ইউনিট (কুল্যান্ট ধ্রুবক তাপমাত্রা ডিভাইস): ক্লোজড লুপ স্ট্রাকচার, পিএলসি পানির ইনলেট তাপমাত্রা নিয়ন্ত্রণ করে, RS485 যোগাযোগ সমর্থন করে এবং স্থিতিশীল পরীক্ষার পরিবেশের তাপমাত্রা নিশ্চিত করে;



৬)জ্বালানী খরচ পরীক্ষার ইউনিট (ক্ষণস্থায়ী জ্বালানী খরচ মিটার সিস্টেম): ক্ষণস্থায়ী/গড় জ্বালানী খরচ পরিমাপ করে, একাধিক পরীক্ষার পরিস্থিতির সাথে খাপ খায়, এবং স্বয়ংক্রিয়ভাবে প্রধান নিয়ন্ত্রণ ব্যবস্থায় RS485 অ্যাক্সেসের মাধ্যমে ডেটা সংগ্রহ করে;



৭)নির্গমন পরীক্ষার ইউনিট (অপাসিমিটার): ইঞ্জিন নিষ্কাশন ধোঁয়া পরীক্ষা এবং নির্গমন সম্মতি পরীক্ষা সমর্থন AVL ব্র্যান্ড চয়ন করুন;



8)থ্রটল কন্ট্রোল ইউনিট (ইলেক্ট্রনিক থ্রটল): ডুয়াল ভোল্টেজ আউটপুট (0-5V/0-2.5V সামঞ্জস্যযোগ্য) থ্রটল খোলার সঠিকভাবে নিয়ন্ত্রণ করতে;



9)এয়ার টাইটনেস টেস্ট ইউনিট (পিস্টন লিকেজ মিটার): ডুয়াল-ট্যাঙ্ক গঠন, চলমান/ওভারহেড ইনস্টলেশন, পিস্টন ফুটো সনাক্ত করে এবং ইঞ্জিনের বায়ু নিবিড়তা মূল্যায়ন করে;



10) ঐচ্ছিক মডিউল (ইন্টারকুলার থার্মোস্ট্যাট): টার্বোচার্জড ইঞ্জিনের জন্য, এটি সঠিকভাবে পরীক্ষার ডেটা নিশ্চিত করতে ইন্টারকুলার তাপমাত্রা নিয়ন্ত্রণ করে।



4.315 কিলোওয়াটডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার প্রযুক্তিগত পরামিতি



পরামিতি	প্রযুক্তিগত সূচক
মোটর নির্মাতারা	সিলং
রেট পাওয়ার	315 কিলোওয়াট
রেট টর্ক	2005Nm
রেট করা গতি	1500rpm
সর্বোচ্চ গতি	3800rpm
ধ্রুব টর্ক গতি পরিসীমা	0-1500rpm
ধ্রুবক শক্তি গতি পরিসীমা	1500-3800rpm
টর্ক সেন্সর মডেল	T40B
টর্ক সেন্সর নির্মাতারা	এইচবিএম
টর্ক সেন্সর পরিসীমা (Nm)	0-2500Nm
নির্ভুলতা গ্রেড	0.05% FS



5.SSCD315-1500-3800 315kWডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেমমূল সুবিধা



1)ডায়নামোমিটার নির্ভুলতা শিল্প-নেতৃস্থানীয় স্তরে পৌঁছেছে: একটি 0.05% FS HBM উচ্চ-নির্ভুল টর্ক সেন্সর দিয়ে সজ্জিত, এটি সঠিকভাবে কম-গতি, উচ্চ-টর্ক অপারেটিং অবস্থার সূক্ষ্ম পরিবর্তনগুলি ক্যাপচার করে, বাণিজ্যিক যানবাহন এবং নির্মাণ যন্ত্রপাতির মতো ভারী সরঞ্জামগুলির যথার্থ প্রয়োজনীয়তা পূরণ করে, ডেটা নির্ভরযোগ্যতা নিশ্চিত করে।



2)অপারেটিং অবস্থার জন্য শক্তিশালী অভিযোজনযোগ্যতা: 1500-3800 rpm এর বিস্তৃত গতির পরিসরে পরীক্ষা সমর্থন করে, অপারেটিং অবস্থার অনুকরণ করে যেমন নিষ্ক্রিয়, রেট করা লোড এবং ক্ষণস্থায়ী লোড পরিবর্তন। এটি বড়-স্থানচ্যুতি ডিজেল ইঞ্জিনগুলির গতিশীল পরীক্ষার জন্য উপযুক্ত এবং একাধিক পরিস্থিতিতে কভার করে।



৩)উল্লেখযোগ্য শক্তি-সঞ্চয় প্রভাব: ABB ACS880 ফ্রিকোয়েন্সি কনভার্সন সিস্টেম এবং এনার্জি ফিডব্যাক অপ্টিমাইজেশান গ্রিডে ফিরে দক্ষ শক্তি ট্রান্সমিশন অর্জন করে, প্রথাগত ডায়নামোমিটারের তুলনায় 30% এর বেশি শক্তি খরচ কমায় এবং দীর্ঘমেয়াদী ব্যবহারের জন্য পরীক্ষার খরচ উল্লেখযোগ্যভাবে হ্রাস করে (ল্যাবরেটরি পরিমাপ; প্রকৃত প্রয়োগ অপারেটিং অবস্থার দ্বারা প্রভাবিত হয়)।



4)স্থিতিশীল এবং দক্ষ অপারেশন: XLE1000 পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থার সাথে উচ্চ-নির্ভুল ডেটা অধিগ্রহণকে একীভূত করে, এটি রিয়েল টাইমে তাপমাত্রা, চাপ এবং টর্কের মতো পরামিতিগুলি পর্যবেক্ষণ করে এবং স্বয়ংক্রিয় ত্রুটি নির্ণয়ের বৈশিষ্ট্য (যেমন সেন্সর অস্বাভাবিকতা এবং ওভারলোড সতর্কতা), দীর্ঘমেয়াদী উচ্চ-লোড অপারেশন নিশ্চিত করে এবং ডাউনটাইম হ্রাস করে;



৫)ওয়াইড স্ট্যান্ডার্ড সামঞ্জস্য: GB/T 18297, GB/T 17692 এবং GB17691-2018 এর সাথে সঙ্গতিপূর্ণ, এটি দেশে এবং বিদেশে একাধিক ব্র্যান্ডের ডিজেল ইঞ্জিনের সাথে সামঞ্জস্যপূর্ণ এবং বিভিন্ন প্রয়োজন মেটাতে নির্গমন পরীক্ষা এবং নির্ভরযোগ্যতা যাচাইয়ের মতো একাধিক পরীক্ষা সমর্থন করে।



6.SSCD315-1500-3800 315kWডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেমআবেদন এলাকা



1)ভারী-শুল্ক বাণিজ্যিক যান R&D: বাণিজ্যিক যানবাহন ডিজেল ইঞ্জিন পাওয়ার টেস্টিংয়ের জন্য সম্পূর্ণ-প্রক্রিয়া সমর্থন পাওয়ার ম্যাচিং অপ্টিমাইজ করতে, জ্বালানী অর্থনীতির উন্নতি করতে, চীন VI নির্গমন মানগুলির সাথে সম্মতি নিশ্চিত করতে এবং নতুন মডেলগুলির বিকাশ ও লঞ্চকে ত্বরান্বিত করতে সহায়তা করে;



2)ইঞ্জিনিয়ারিং মেশিনারি ভেরিফিকেশন: ডিজেল ইঞ্জিনের নির্ভরযোগ্যতা এবং স্থায়িত্ব যাচাই করার জন্য খননকারক এবং লোডারদের জন্য আকস্মিক লোড পরিবর্তন এবং ক্রমাগত উচ্চ-লোড অবস্থার অনুকরণ করে, সামগ্রিক মেশিনের কার্যকারিতা অপ্টিমাইজেশানের জন্য ডেটা প্রদান করে;



৩)জাহাজের শক্তি পরীক্ষা: পরিবর্তনশীল লোড অবস্থার অনুকরণ করে যেমন জাহাজের ত্বরণ এবং ক্রুজিং চালনার দক্ষতা, জ্বালানী খরচ এবং সামুদ্রিক ডিজেল ইঞ্জিনের নির্গমন পরীক্ষা করার জন্য, পাওয়ার সিস্টেম নির্বাচন এবং অপ্টিমাইজেশানের জন্য একটি ভিত্তি প্রদান করে;



4)জেনারেটর সেট মূল্যায়ন: ভোল্টেজের স্থায়িত্ব, ফ্রিকোয়েন্সি ওঠানামা এবং লোডের অধীনে থাকা ডিজেল জেনারেটর সেটের ক্রমাগত পাওয়ার সাপ্লাই সক্ষমতা সনাক্ত করুন যাতে নির্ভরযোগ্য জরুরী/ক্ষেত্র অপারেশন নিশ্চিত করা যায় এবং গুণমান মূল্যায়নের জন্য একটি আদর্শ ভিত্তি প্রদান করা হয়;



৫)মেরামত এবং পুনর্নির্মাণ পরিদর্শন: মেরামত/পুনঃনির্মিত ডিজেল ইঞ্জিন, টেস্ট টর্ক, শক্তি, জ্বালানী খরচ ইত্যাদি পুনরায় পরিদর্শন করুন, গুণমান রেটিং এবং কর্মক্ষমতা মূল্যায়নের জন্য ডেটা প্রদান করুন এবং নিরাপদ এবং নির্ভরযোগ্য ব্যবহার নিশ্চিত করুন।



7.ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম মডেলতালিকা



মডেল	শক্তি (KW)	টর্ক (Nm)	রেট করা গতি (rpm)	সর্বোচ্চ গতি (rpm)	ঘূর্ণন সঁচারক বল পরিমাপ নির্ভুলতা
SSCD15-1000/4000	15	143	1000	4000	0.2% FS
SSCD30-1000/4000	30	286	1000	4000	0.2% FS
SSCD45-1000/4000	45	430	1000	4000	0.2% FS
SSCD60-1000/4000	60	573	1000	4000	0.2% FS
SSCD90-1000/3500	90	859	1000	3500	0.2% FS
SSCD110-1000/3500	110	1050	1000	3500	0.2% FS
SSCD160-1000/3500	160	1528	1000	3500	0.2% FS
SSCD200-1000/3300	200	1910	1000	৩৩০০	0.2% FS
SSCD250-1000/3300	250	2387	1000	৩৩০০	0.2% FS
SSCD300-1000/3300	300	2865	1000	৩৩০০	0.2% FS
SSCD30-1500/5000	30	191	1500	5000	0.2% FS
SSCD45-1500/5000	45	286	1500	5000	0.2% FS
SSCD60-1500/5000	60	382	1500	5000	0.2% FS
SSCD90-1500/5000	90	573	1500	5000	0.2% FS
SSCD132-1500/4500	132	840	1500	4500	0.2% FS
SSCD160-1500/4500	160	1019	1500	4500	0.2% FS
SSCD200-1500/4000	200	1273	1500	4000	0.2% FS
SSCD250-1500/4000	250	1592	1500	4000	0.2% FS
SSCD300-1500/3800	300	1910	1500	3800	0.2% FS
SSCD315-1500/3800	315	2005	1500	3800	0.2% FS
SSCD355-1500/3800	355	2260	1500	3800	0.2% FS
SSCD400-1500/3800	400	2546	1500	3800	0.2% FS
SSCD500-1500/3800	500	3183	1500	3800	0.2% FS
কাস্টমাইজ করা যাবে





•ডেলিভারি: স্ট্যান্ডার্ড মডেলগুলি 55 দিনের মধ্যে পাঠানো হয় (মাঝারি শক্তির সরঞ্জামগুলির জন্য উত্পাদন চক্র 160kW এর চেয়ে ছোট); কাস্টমাইজড মডেল 55-110 দিনের মধ্যে পাঠানো হয় (আন্তর্জাতিক লজিস্টিক এবং কাস্টমস ক্লিয়ারেন্স সহায়তা সহ, এবং একটি কাস্টমস ঘোষণা তালিকা বিশেষত মাঝারি-শক্তি সরঞ্জামের জন্য)। একটি "মডুলার ইনস্টলেশন কিট"ও পাওয়া যায় (প্রাক-সংযুক্ত কোর লাইন সহ, সাইটে ইনস্টলেশনের সময় 2 দিন কমিয়ে)।



•বিক্রয়োত্তর সেবা: মূল উপাদানগুলি (ডাইনামোমিটার, টর্ক ফ্ল্যাঞ্জ) এক বছরের জন্য গ্যারান্টিযুক্ত, এবং আমরা চীনা এবং ইংরেজি উভয় ভাষায় আজীবন দ্বিভাষিক প্রযুক্তিগত সহায়তা প্রদান করি (প্রতিক্রিয়া সময় ≤ 4 ঘন্টা)। খুচরা যন্ত্রাংশ 24 ঘন্টার মধ্যে অভ্যন্তরীণভাবে পাঠানো হয় এবং 7 দিনের মধ্যে আন্তর্জাতিকভাবে বিতরণ করা হয়। এছাড়াও আমরা বিনামূল্যে 1.5-দিনের অপারেটর প্রশিক্ষণ প্রদান করি (মাঝারি-পাওয়ার মোটর পরীক্ষার উপর একটি বিশেষ টিউটোরিয়াল সহ), এবং রিমোট ডিবাগিং সমর্থন করি (একটি কম্পিউটারে, মডুলার সমাধান কনফিগারেশনের নির্দেশিকা সহ)।
