SSCH22-15000-30000 22kW হাইড্রোলিক ট্রান্সমিশন সিস্টেম ডায়নামোমিটার পরীক্ষা বেঞ্চ

SSCH22-15000-30000 22kWহাইড্রোলিক ট্রান্সমিশন সিস্টেমডায়নামোমিটার টেস্ট বেঞ্চ

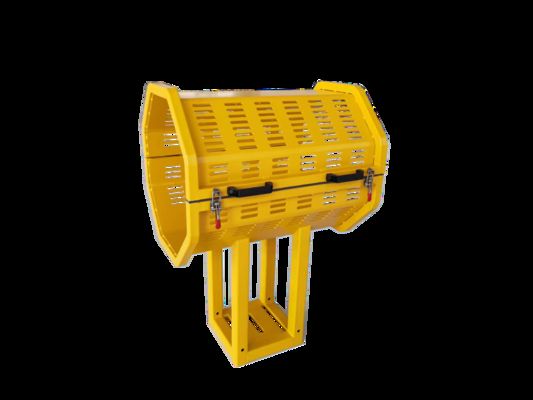

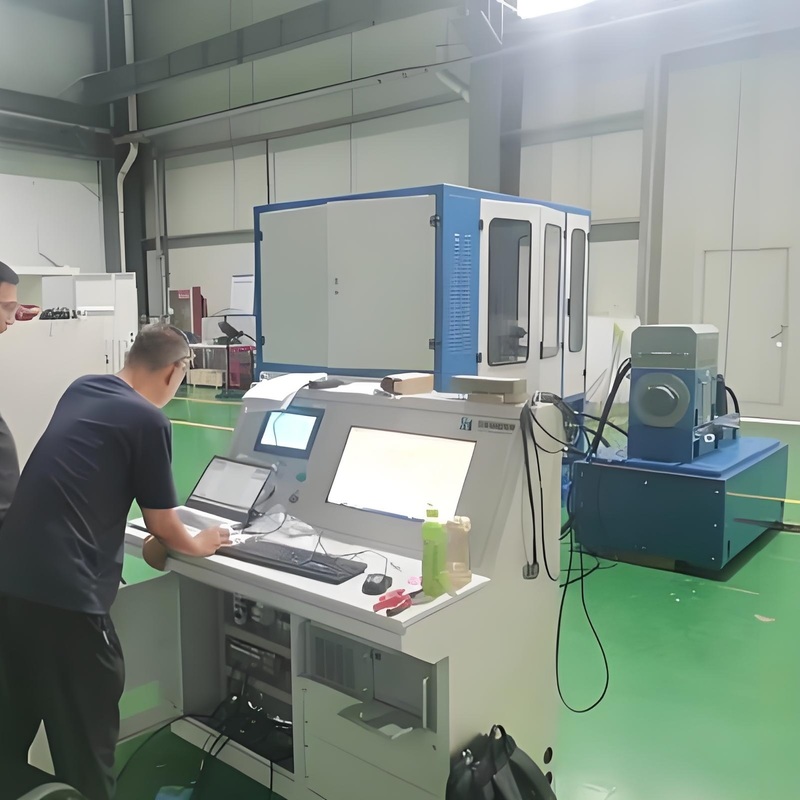

১।SSCH22-15000-30000 22kW হাইড্রোলিক ট্রান্সমিশন সিস্টেম ডায়নামোমিটার টেস্ট বেঞ্চমূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)সংক্ষিপ্ত বিবরণ

SSCH22-15000-30000 হাইড্রোলিক ট্রান্সমিশন সিস্টেম ডায়নামোমিটার টেস্ট বেঞ্চ বিশেষভাবে বিমান চলাচল এবং উচ্চ-শ্রেণীর হাইড্রোলিক্স শিল্পের জন্য ডিজাইন করা হয়েছে। এটি একটি উচ্চ-গতির বিমান চলাচল হাইড্রোলিক পাম্প, একটি 22kW উচ্চ-গতির বৈদ্যুতিক ডায়নামোমিটার, একটি মাল্টি-মোড লোড মডিউল এবং একটি বুদ্ধিমান পরিমাপ এবং নিয়ন্ত্রণ সিস্টেমকে একত্রিত করে। এটি উচ্চ-চাপ (35MPa), উচ্চ-গতি (30,000r/min), এবং পরিবর্তনশীল-লোড পরিস্থিতিতে হাইড্রোলিক উপাদানগুলির ব্যাপক কর্মক্ষমতা পরীক্ষার সুবিধা দেয়। সিস্টেমটি দ্বিমুখী শক্তি স্থানান্তর সমর্থন করে (বৈদ্যুতিক ডায়নামোমিটার পাওয়ার রিটার্ন দক্ষতা >85%) এবং একটি রিমোট কন্ট্রোল মডিউলের সাথে মিলিত হয়ে মানববিহীন পরীক্ষার সুযোগ করে। এটি হাইড্রোলিক পাম্প, অ্যাকচুয়েটর এবং অন্যান্য উপাদানগুলির কর্মক্ষমতা ক্রমাঙ্কন, স্থায়িত্ব যাচাইকরণ এবং ফল্ট সিমুলেশন কভার করে, যা বিমান চলাচল এবং উচ্চ-শ্রেণীর শিল্প হাইড্রোলিক্স শিল্পের উচ্চ-নির্ভুল পরীক্ষার চাহিদা পূরণ করে।

২।SSCH22-15000-3000022kW হাইড্রোলিক ট্রান্সমিশন সিস্টেম ডায়নামোমিটার টেস্ট বেঞ্চমূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)উপাদানসমূহ

১)উচ্চ-গতির বিমান চলাচল হাইড্রোলিক পাম্পচরেটেড চাপ 35MPa, প্রবাহের হার 20L/min, বিমান-গ্রেডের হাইড্রোলিক মিডিয়ার সাথে মানানসই, উচ্চ-চাপ স্থিতিশীলতা সহ, বিমানের হাইড্রোলিক সিস্টেমের মূল পাওয়ার উৎসের কাজের পরিস্থিতি অনুকরণ করতে পারে এবং লোড মডিউলের জন্য একটি অবিচ্ছিন্ন উচ্চ-চাপ তেল সরবরাহ করতে পারে;

২)জ্বালানি ট্যাঙ্ক মডিউলচউপলব্ধ ভলিউম 70L, বুস্ট সমন্বয় পরিসীমা 0-0.5MPa, নেতিবাচক চাপ সমন্বয় পরিসীমা -0.1-0MPa, তেলের চাপ পরিবেশকে সঠিকভাবে নিয়ন্ত্রণ করতে পারে, তেল ক্যাভিটেশন এড়াতে পারে এবং উচ্চ-চাপের পরিস্থিতিতে তেলের পরিচ্ছন্নতা এবং স্থিতিশীলতা নিশ্চিত করতে পারে;

৩)22kW বৈদ্যুতিক ডায়নামোমিটারচমূল পাওয়ার টেস্ট ইউনিট, 0-30,000 rpm থেকে স্টেপলেস স্পিড রেগুলেশন করতে সক্ষম, 150% ওভারলোড অপারেশন সমর্থন করে, ইলেক্ট্রোম্যাগনেটিক লোডিংয়ের মাধ্যমে টর্ককে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করে এবং একই সাথে গ্রিডে পরীক্ষার শক্তি পুনরুদ্ধার করে।

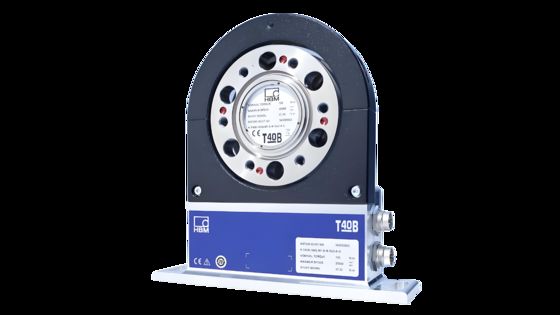

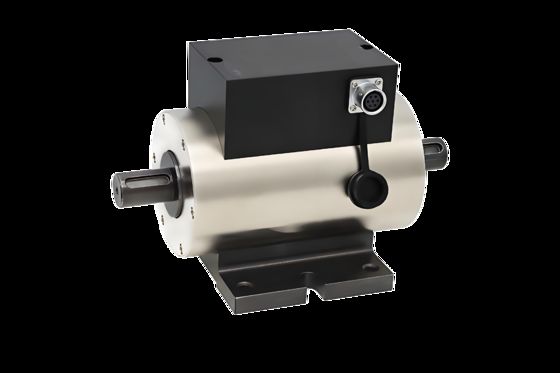

৪)টর্ক এবং স্পিড সেন্সরচটর্ক রেঞ্জ 50Nm, স্পিড রেঞ্জ 30,000r/min, নির্ভুলতার স্তর ≤0.1% FS, হাইড্রোলিক পাম্প/মোটর টর্ক এবং গতির ডেটার রিয়েল-টাইম অধিগ্রহণ, কর্মক্ষমতা গণনার জন্য একটি অত্যন্ত নির্ভরযোগ্য ডেটা উৎস প্রদান করে;

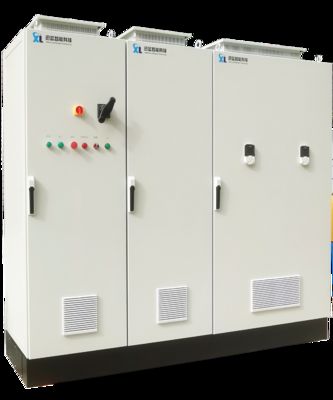

৭।পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেমচসরাসরি টর্ক নিয়ন্ত্রণ (DTC) গ্রহণ করে যার নিয়ন্ত্রণ নির্ভুলতা ±0.01Hz; অপারেটিং তাপমাত্রা পরিসীমা 0°C থেকে 40°C, সুরক্ষা স্তর IP54, এবং এটি 1000m এর নিচে উচ্চতায় সম্পূর্ণ লোডে কাজ করতে পারে যার শব্দ স্তর ≤80dB, যা কঠোর শিল্প পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে;

৬)লোড মডিউলচদুটি ধরনের লোড আছে: ① প্রবাহ লোড: হাইড্রোলিক পাম্পের প্রবাহ-চাপের বৈশিষ্ট্য পরীক্ষা করার জন্য থ্রোটল এবং রিলিফ ভালভের মাধ্যমে তেলের প্রবাহ নিয়ন্ত্রণ করে; ② লিনিয়ার লোড: পারস্পরিক পরিবর্তনশীল লোডের অধীনে হাইড্রোলিক উপাদানগুলির প্রতিক্রিয়া কর্মক্ষমতা যাচাই করার জন্য বিমানের নিয়ন্ত্রণ পৃষ্ঠের লোডের বৈশিষ্ট্যগুলি অনুকরণ করতে হাইড্রোলিক অ্যাকচুয়েটর ব্যবহার করে;

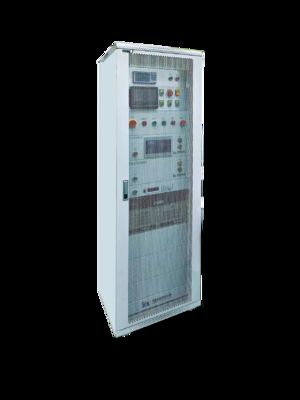

৭)পরিমাপ এবং নিয়ন্ত্রণ মডিউলচএকটি মাল্টি-চ্যানেল ডেটা অধিগ্রহণ ইউনিট (নমুনা ফ্রিকোয়েন্সি 500Hz) একত্রিত করে, টর্ক, চাপ, প্রবাহ, তাপমাত্রা ইত্যাদি সহ 120+ প্যারামিটারের যুগপত অধিগ্রহণ সমর্থন করে এবং স্বয়ংক্রিয়ভাবে কর্মক্ষমতা বক্ররেখা (যেমন পাম্প দক্ষতা মানচিত্র) এবং পরীক্ষার রিপোর্ট তৈরি করে;

৮)রিমোট কন্ট্রোল মডিউলচDSP+FPGA ডুয়াল-কোর আর্কিটেকচার গ্রহণ করে, X86 আর্কিটেকচার CPU (প্রধান ফ্রিকোয়েন্সি 750MHz, মেমরি 512MB, DOM ডিস্ক 4GB) দিয়ে সজ্জিত, প্রি-ইনস্টল করা Win10 অপারেটিং সিস্টেম, পরীক্ষার প্রক্রিয়া এবং ডেটা দেখার জন্য LAN/ক্লাউড রিমোট কন্ট্রোল সমর্থন করে এবং মানববিহীন পরীক্ষা উপলব্ধি করে।

৩। 22kW হাইড্রোলিক ট্রান্সমিশন সিস্টেম ডায়নামোমিটারপ্রযুক্তিগতপরামিতি

৪।SSCH22-15000-3000022kW হাইড্রোলিক ট্রান্সমিশন সিস্টেম ডায়নামোমিটার টেস্টবেঞ্চমূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)রেফারেন্স স্ট্যান্ডার্ড

দেশীয় মান

১) GB/T 3766-2021 হাইড্রোলিক ট্রান্সমিশন সিস্টেম এবং তাদের উপাদানগুলির জন্য সাধারণ নিয়ম এবং নিরাপত্তা প্রয়োজনীয়তা

২) GB/T 17487-2021 হাইড্রোলিক পাম্প পরীক্ষার পদ্ধতি

৩) GB/T 7936-2021 "হাইড্রোলিক ট্রান্সমিশন তেলে কঠিন কণা দূষণের মাত্রাগুলির জন্য কোড"

৪) GJB 5203-2003 "এভিয়েশন হাইড্রোলিক সিস্টেম এবং আনুষাঙ্গিকগুলির জন্য সাধারণ স্পেসিফিকেশন" (সামরিক/বিমান চলাচল ক্ষেত্রের জন্য প্রযোজ্য)

আন্তর্জাতিক মান

১) ISO 4413:2010 "হাইড্রোলিক ফ্লুইড পাওয়ার-সিস্টেম এবং তাদের উপাদানগুলির জন্য সাধারণ নিয়ম এবং নিরাপত্তা প্রয়োজনীয়তা"

২) ISO 8426:2008

৩) SAE ARP 1796A-2018

৪) DIN 24313:2019 "হাইড্রোলিক ফ্লুইড পাওয়ার-পাম্পের জন্য পরীক্ষার পদ্ধতি" (জার্মান শিল্প মান, উচ্চ-শ্রেণীর হাইড্রোলিক পরীক্ষার জন্য উপযুক্ত)

৫।SSCH22-15000-3000022kWহাইড্রোলিক ট্রান্সমিশন সিস্টেমডায়নামোমিটার টেস্টবেঞ্চমূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)মূল সুবিধা

১)উচ্চ-গতি, উচ্চ-নির্ভুলতা পরীক্ষার ক্ষমতাচবৈদ্যুতিক ডায়নামোমিটারের সর্বোচ্চ গতি 30,000 r/min এবং এটি ±0.1% FS নির্ভুলতার সাথে একটি টর্ক সেন্সর দিয়ে সজ্জিত। এটি উচ্চ গতিতে বিমানের হাইড্রোলিক পাম্পের ক্ষণস্থায়ী কর্মক্ষমতা ওঠানামাগুলি ক্যাপচার করতে দেয়, যা উচ্চ-শ্রেণীর হাইড্রোলিক উপাদানগুলির "উচ্চ-গতি, নিম্ন-ত্রুটি" পরীক্ষার প্রয়োজনীয়তা পূরণ করে।

২)বিমান চলাচলের দৃশ্যের জন্য গভীরভাবে অভিযোজিতচলিনিয়ার লোড মডিউল হাইড্রোলিক অ্যাকচুয়েটরের মাধ্যমে বিমানের নিয়ন্ত্রণ পৃষ্ঠের লোডের বৈশিষ্ট্যগুলি অনুকরণ করে। একটি 35MPa উচ্চ-চাপ বিমান চলাচল হাইড্রোলিক পাম্পের সাথে মিলিত হয়ে, এটি বিমান চলাচল হাইড্রোলিক সিস্টেমের প্রকৃত অপারেটিং পরিস্থিতি প্রতিলিপি করতে পারে, যা বিমান চলাচল হাইড্রোলিক উপাদানগুলির বিকাশের জন্য একটি বাস্তবসম্মত পরীক্ষার পরিবেশ প্রদান করে।

৩)শক্তি পুনরুদ্ধার এবং শক্তি সঞ্চয়চবৈদ্যুতিক ডায়নামোমিটার 85% এর বেশি শক্তি পুনঃপ্রেরণ করে, যা ঐতিহ্যবাহী প্রতিরোধক লোড টেস্ট বেঞ্চের তুলনায় বার্ষিক বিদ্যুৎ খরচ 40% এর বেশি কমিয়ে দেয়। এটি 500 ঘন্টার বেশি সময় ধরে হাইড্রোলিক পাম্পগুলির দীর্ঘমেয়াদী সহনশীলতা পরীক্ষার জন্য বিশেষভাবে উপযুক্ত, যা অপারেটিং খরচ উল্লেখযোগ্যভাবে হ্রাস করে।

৪)রিমোট ইন্টেলিজেন্ট কন্ট্রোলচDSP+FPGA আর্কিটেকচার রিমোট কন্ট্রোল মডিউল উইন্ডোজ 10 সিস্টেম অপারেশন সমর্থন করে, যা 100 কিলোমিটারের মধ্যে রিমোট স্টার্ট-স্টপ পরীক্ষা এবং ডেটা পুনরুদ্ধার করতে সক্ষম করে। স্বয়ংক্রিয় রিপোর্ট জেনারেশন ফাংশনের সাথে মিলিত হয়ে, পরীক্ষার দক্ষতা 30% বৃদ্ধি পায়;

৭।মাল্টিফাংশনাল লোড কভারেজচপ্রবাহ লোড (থ্রোটল ভালভ/রিলিফ ভালভ) এবং লিনিয়ার লোড (অ্যাকচুয়েটর)-এর ডুয়াল-মোড ডিজাইন একই সাথে বেঞ্চের সরঞ্জাম পরিবর্তন না করেই হাইড্রোলিক পাম্পের "স্ট্যাটিক পারফরম্যান্স ক্যালিব্রেশন" এবং "ডাইনামিক লোড রেসপন্স" পরীক্ষা সম্পন্ন করতে পারে;

৬)উচ্চ নির্ভরযোগ্যতা এবং পরিবেশগত অভিযোজনযোগ্যতাচপরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেমের IP54 সুরক্ষা স্তর এবং -0.1-0.5MPa জ্বালানি ট্যাঙ্কের চাপ সমন্বয় রয়েছে, যা পরীক্ষাগার এবং বিমান যন্ত্রাংশ কারখানার মতো একাধিক দৃশ্যের জন্য উপযুক্ত এবং কম তাপমাত্রা (0°C) এবং ধুলোময় পরিবেশে স্থিতিশীলভাবে কাজ করতে পারে।

৬।SSCH22-15000-30000 22kW হাইড্রোলিক ট্রান্সমিশন সিস্টেম ডায়নামোমিটার টেস্টবেঞ্চমূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)অ্যাপ্লিকেশন এলাকা

১)মহাকাশ হাইড্রোলিক উপাদান গবেষণামূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)এবং উন্নয়নচবিমানের হাইড্রোলিক পাম্প, রুডার অ্যাকচুয়েটর এবং হাইড্রোলিক ভালভ গ্রুপের উচ্চ-গতি এবং উচ্চ-চাপের কর্মক্ষমতা পরীক্ষা করা এবং সামরিক ও বেসামরিক বিমানের জন্য হাইড্রোলিক সিস্টেমের প্রাথমিক গবেষণা এবং উপাদান নির্বাচনের সাথে মানিয়ে নেওয়া;

২)উচ্চ-শ্রেণীর শিল্প হাইড্রোলিক সরঞ্জামের গুণমান পরিদর্শনচউচ্চ-চাপের প্লাঞ্জার পাম্প (যেমন 35MPa ইনজেকশন মোল্ডিং মেশিন হাইড্রোলিক পাম্প) এবং উচ্চ-গতির হাইড্রোলিক মোটর (যেমন মেশিন টুলের স্পিন্ডেল হাইড্রোলিক ড্রাইভ ইউনিট) এর জন্য কারখানার কর্মক্ষমতা যাচাইকরণ এবং জীবনকালের মূল্যায়ন করা;

৩)হাইড্রোলিক মাধ্যমের কর্মক্ষমতা পরীক্ষাচবিভিন্ন ধরণের বিমান চলাচল হাইড্রোলিক তেল (যেমন MIL-PRF-83282) ব্যবহার করে, উচ্চ গতি এবং উচ্চ চাপে তেলের লুব্রিকেশন এবং দূষণ প্রতিরোধের পরীক্ষা করা হয়, যা হাইড্রোলিক তেল নির্বাচনের জন্য ডেটা সমর্থন করে;

৪)বৈজ্ঞানিক গবেষণায় উদ্ভাবনী গবেষণামূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)বিশ্ববিদ্যালয় এবং গবেষণা ইনস্টিটিউটগুলি এই প্রযুক্তি ব্যবহার করে "উচ্চ-গতির হাইড্রোলিক ট্রান্সমিশন দক্ষতা অপটিমাইজেশন" এবং "বিমান চলাচল হাইড্রোলিক সিস্টেম ফল্ট সিমুলেশন" এর মতো বিষয়গুলির উপর গবেষণা করে, যা কাস্টমাইজড পরীক্ষার প্রক্রিয়ার বিকাশে সহায়তা করে।মূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)সামরিক হাইড্রোলিক উপাদান গ্রহণচGJB 5203-2003 মানগুলির সাথে সম্মতি রেখে, আমরা ট্যাঙ্ক এবং সাঁজোয়া গাড়ির মতো সামরিক সরঞ্জামগুলিতে হাইড্রোলিক ট্রান্সমিশন সিস্টেমের জন্য গ্রহণযোগ্যতা পরীক্ষার পরিষেবা প্রদান করি, চরম অপারেটিং পরিস্থিতিতে তাদের নির্ভরযোগ্যতা যাচাই করি।

৭।হাইড্রোলিক ট্রান্সমিশন সিস্টেম ডায়নামোমিটার টেস্ট বেঞ্চচমডেল

তালিকামডেলমূল কনফিগারেশন (বৈদ্যুতিক ডায়নামোমিটার)SSCH11-15000-35000 হাইড্রোলিক পাম্পের চাপ মানানসই
