SSCD350-1250/4500 350kW মোটর পারফরম্যান্স বৈদ্যুতিক ডায়নামোমিটার বেঞ্চ সিস্টেম

1. SSCD350-1250/4500 350kW নতুন শক্তি মোটর বৈদ্যুতিক ডায়নামোমিটার বেঞ্চ সিস্টেম উপাদান বিবরণ

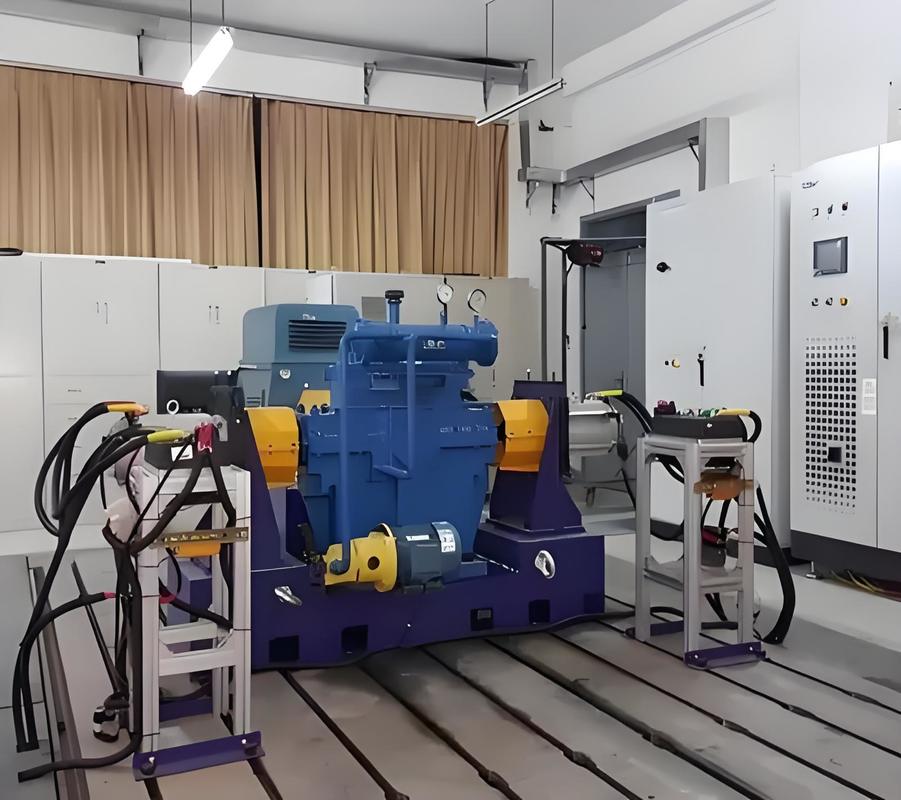

SSCD350-1250/4500 350kW মোটর পারফরম্যান্স ডায়নামোমিটার বেঞ্চ সিস্টেম একটি উচ্চ-পারফরম্যান্স ব্যাপক পরীক্ষার প্ল্যাটফর্ম যা বিশেষভাবে মাঝারি এবং বড় শক্তির মোটর পরীক্ষার জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি একটি ডায়নামোমিটার, একটি উচ্চ-নির্ভুল টর্ক সেন্সর, একটি বুদ্ধিমান পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা এবং একটি বিস্তৃত ব্যাটারি সিমুলেটরের মতো মূল মডিউলগুলিকে একীভূত করে, যা বাণিজ্যিক যানবাহন ড্রাইভ মোটর, শিল্প মাঝারি এবং বড় মোটর এবং বিশেষ মোটরগুলির কার্যকারিতা যাচাইকরণের প্রয়োজনীয়তাগুলিকে ব্যাপকভাবে কভার করে৷



উপাদানের নাম	মূল স্পেসিফিকেশন	ব্র্যান্ড

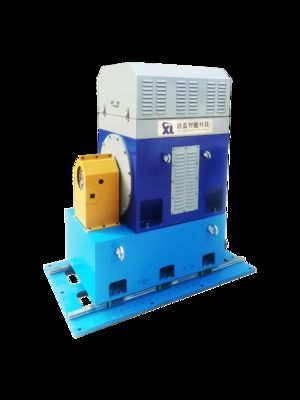

SSCD350-1250/4500 বৈদ্যুতিক ডায়নামোমিটার	শক্তি: 350kW; রেটেড স্পিড: 1250rpm, রেটেড টর্ক: 2674Nm, সর্বোচ্চ গতি: 4500rpm, ধ্রুব পাওয়ার স্পিড: 1250-3750rpm, ওয়াটার-কুলড;	সিলং

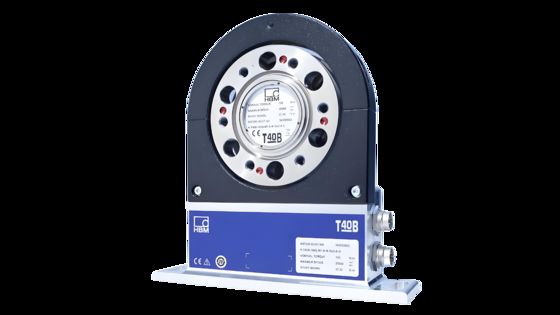

টর্ক ফ্ল্যাঞ্জ	টর্ক ফ্ল্যাঞ্জ: 0-3000Nm (নির্ভুলতা: 0.2% FS)	এইচবিএম

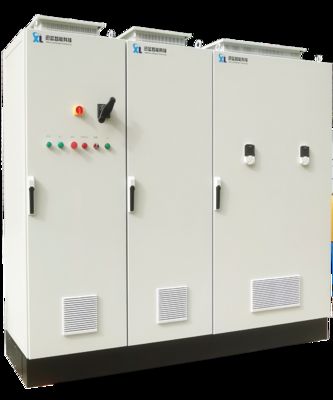

পরিবর্তনশীল ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল সিস্টেম	ইনপুট ভোল্টেজ: তিন-ফেজ এসি 380V±10%; ফ্রিকোয়েন্সি: 50-60Hz; ওভারকারেন্ট সুরক্ষা মান: 1.5 গুণ রেট করা বর্তমান; ওভারলোড, ওভারভোল্টেজ এবং অতিরিক্ত গরমের বিরুদ্ধে একাধিক সুরক্ষা।	এবিবি

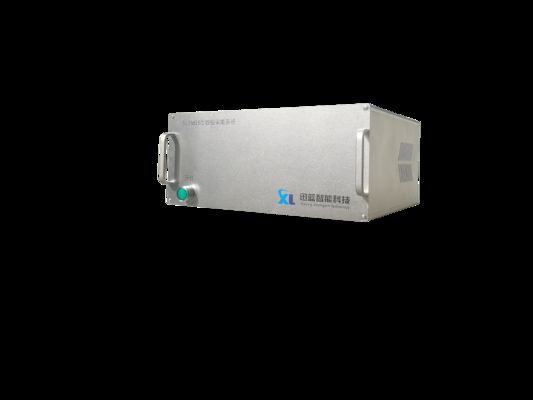

XLP-1000 পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা	ইন্ডাস্ট্রিয়াল পিসি: IPC710, CPU: i7, মেমরি: 32GB, হার্ড ডিস্ক: 1TB, XLP-1000 পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম সফ্টওয়্যার	সিলং
ডেটা অধিগ্রহণ সিস্টেম	এটিতে একটি কম্পন অধিগ্রহণ ইউনিট, একটি তাপমাত্রা অধিগ্রহণ ইউনিট, একটি এনালগ ইনপুট অধিগ্রহণ ইউনিট এবং একটি ডিজিটাল ইনপুট অধিগ্রহণ ইউনিট অন্তর্ভুক্ত রয়েছে।	Advantech ADAM-4017+
পাওয়ার বিশ্লেষক	মডেল: WT5006; মৌলিক নির্ভুলতা: 0.03% (পড়ার 0.01% + পরিসরের 0.02%) ব্যান্ডউইথ: DC, 0.1Hz - 1MHz এলসিডি টাচস্ক্রিন 6-চ্যানেল + MTR	সিলং
বর্তমান ট্রান্সফরমার	1000A, 0.05%FS
ব্যাটারি সিমুলেটর	আউটপুট ভোল্টেজ: 24-1200V রেট পাওয়ার: 300 কিলোওয়াট সর্বোচ্চ শক্তি: 375 কিলোওয়াট রেট বর্তমান: 800A সর্বোচ্চ বর্তমান: 1000A প্রতিক্রিয়া ভোল্টেজ: 323-427V ব্যাটারি সিমুলেশন: এটি সাত ধরনের ব্যাটারি অনুকরণ করতে পারে: টারনারি লিথিয়াম ব্যাটারি, লিথিয়াম ম্যাঙ্গানিজ অক্সাইড ব্যাটারি, লিথিয়াম টাইটানেট ব্যাটারি, লিথিয়াম কোবাল্ট অক্সাইড ব্যাটারি, লিথিয়াম আয়রন ফসফেট ব্যাটারি, সীসা-অ্যাসিড ব্যাটারি, এবং নিকেল-মেটাল হাইড্রাইড ব্যাটারি।	সিলং
ঐচ্ছিক
কাপলিং	অনুমোদিত গতি: 5000 rpm, অনুমোদিত টর্ক: 3000Nm	সিলং

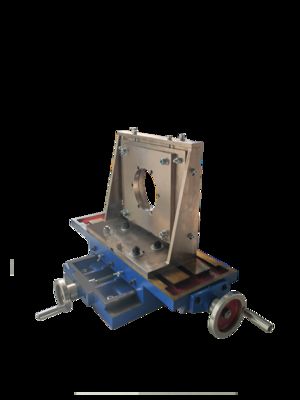

মোটর বন্ধনী	বন্ধনী সামঞ্জস্য পরিসীমা (মোটর কেন্দ্র উচ্চতা): 200mm-500mm	সিলং
ঢালাই লোহার প্লেট	উপাদান: HT300 (প্রসার্য শক্তি ≥300MPa); শক শোষক এবং ঢালাই আয়রন প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে।	সিলং
শক শোষক	বসন্ত শক শোষক; শক শোষক এবং ঢালাই আয়রন প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে।	সিলং



2. SSCD350-1250/4500 350kW বৈদ্যুতিক ডায়নামোমিটার প্রযুক্তিগত পরামিতি



প্যারামিটার বিভাগ	প্রযুক্তিগত সূচক
ডায়নামোমিটার প্রস্তুতকারক	সিলং
রেট পাওয়ার	350 কিলোওয়াট
রেট টর্ক	2674Nm
রেট করা গতি	1250rpm
সর্বোচ্চ গতি	4500 আরপিএম
ধ্রুব টর্ক গতি পরিসীমা	0-1250 আরপিএম
ধ্রুবক শক্তি গতি পরিসীমা	1250-3750 আরপিএম
টর্ক সেন্সর মডেল	T40B
টর্ক সেন্সর প্রস্তুতকারক	এইচবিএম
টর্ক সেন্সর পরিসীমা (Nm)	0-3000Nm
নির্ভুলতা স্তর	0.2% FS



3. SSCD350-1250/4500 350kW মোটর পারফরমেন্স ইলেকট্রিক ডায়নামোমিটার বেঞ্চ সিস্টেমের মূল সুবিধা



1) ব্যাপক কর্মক্ষমতা কভারেজ: কোর ডাইনামোমিটারে 350kW এর শক্তি, 0-3000Nm এর টর্ক পরিসীমা এবং 4500rpm এর সর্বোচ্চ গতি রয়েছে, যা মাঝারি এবং উচ্চ শক্তির মোটরগুলির সম্পূর্ণ শর্ত পরীক্ষার চাহিদা মেটাতে পারে। 1250-3750rpm এর ধ্রুবক শক্তি পরিসীমা বিভিন্ন মোটর অপারেটিং বৈশিষ্ট্যের জন্য উপযুক্ত।



2) চমৎকার পরিমাপ নির্ভুলতা: HBM টর্ক ফ্ল্যাঞ্জের নির্ভুলতা 0.2% FS, এবং সিলং পাওয়ার বিশ্লেষকের মৌলিক নির্ভুলতা 0.03%। একটি বহুমাত্রিক ডেটা অধিগ্রহণ ইউনিটের সাথে মিলিত, এটি টর্ক, শক্তি এবং তাপমাত্রার মতো মূল ডেটার সঠিক অধিগ্রহণ নিশ্চিত করে।



3) শক্তিশালী সিস্টেম সামঞ্জস্য: ব্যাটারি সিমুলেটর 24-1200V এর আউটপুট ভোল্টেজ এবং 1000A এর সর্বোচ্চ কারেন্ট সহ 7টি মূলধারার ব্যাটারি মডেল সমর্থন করে, বিভিন্ন ধরণের মোটরের পাওয়ার সাপ্লাই প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেয়; ABB ফ্রিকোয়েন্সি কনভার্টার সিস্টেমটি 380V±10% এর বিস্তৃত ভোল্টেজ ইনপুটের সাথে সামঞ্জস্যপূর্ণ এবং এর অসামান্য স্থায়িত্ব রয়েছে।



4) সম্পূর্ণ এবং নমনীয় কনফিগারেশন: এটি পরিমাপ এবং নিয়ন্ত্রণ, ডেটা অধিগ্রহণ, এবং শক্তি বিশ্লেষণের মতো মূল মডিউলগুলিকে কভার করে৷ ঐচ্ছিক উপাদান যেমন কাপলিং এবং মোটর বন্ধনী পাওয়া যায়। বিভিন্ন ইনস্টলেশনের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নিতে বন্ধনীটির 200mm-500mm এর সমন্বয় পরিসীমা রয়েছে। ঢালাই আয়রন প্লেট এবং স্প্রিং শক শোষকের সংমিশ্রণ পরীক্ষার স্থায়িত্ব নিশ্চিত করে।



4. SSCD350-1250/4500 350kW মোটর পারফরমেন্স ইলেকট্রিক ডায়নামোমিটার বেঞ্চ সিস্টেম অ্যাপ্লিকেশন এলাকা



1) নতুন শক্তি যানবাহন খাত: টারনারি লিথিয়াম এবং লিথিয়াম আয়রন ফসফেটের মতো মূলধারার ব্যাটারির মিলিত চাহিদা মেটাতে শক্তি, টর্ক, দক্ষতা এবং স্থায়িত্ব সহ নতুন শক্তির যানবাহনগুলির জন্য ড্রাইভ মোটরগুলির (যাত্রী গাড়ি এবং বাণিজ্যিক যানবাহন সহ) পারফরম্যান্স পরীক্ষার জন্য উপযুক্ত৷



2) শিল্প মোটর ক্ষেত্র: আমরা ফ্যাক্টরি টেস্টিং এবং টাইপ টেস্টিং করতে পারি ইন্ডাস্ট্রিয়াল অ্যাসিঙ্ক্রোনাস মোটর এবং 350kW এবং তার নিচের সিঙ্ক্রোনাস মোটরগুলিতে, জলের পাম্প, ফ্যান এবং কম্প্রেসারগুলির মতো সমর্থনকারী মোটরগুলির কার্যকারিতা যাচাইকে কভার করে৷



3) বিশেষ মোটর ক্ষেত্র: উচ্চ ঘূর্ণন সঁচারক বল এবং প্রশস্ত গতি পরিসীমা পরীক্ষার প্রয়োজনীয়তা পূরণ, ইঞ্জিনিয়ারিং যন্ত্রপাতি, জাহাজ, রেল পরিবহন এবং অন্যান্য পরিস্থিতিতে ব্যবহৃত মাঝারি এবং উচ্চ ক্ষমতা বিশেষ মোটর বিশেষ পরীক্ষার জন্য অভিযোজিত.



4) গবেষণা ও উন্নয়ন এবং পরীক্ষা প্রতিষ্ঠান: মোটর পারফরম্যান্স R&D এবং স্ট্যান্ডার্ড কমপ্লায়েন্স টেস্টিং প্ল্যাটফর্ম সরবরাহ করুন বিশ্ববিদ্যালয়, গবেষণা প্রতিষ্ঠান এবং তৃতীয় পক্ষের পরীক্ষা প্রতিষ্ঠানের জন্য এবং কাস্টমাইজড টেস্টিং সমাধান বাস্তবায়নে সহায়তা করুন।



5. SSCD350-1250 /4500 350kW মোটর পারফরম্যান্স ইলেকট্রিক ডায়নামোমিটার বেঞ্চ সিস্টেম রেফারেন্স স্ট্যান্ডার্ড



1) জাতীয় মান:



GB/T 18488.1-20 24 "ইলেকট্রিক যানবাহনের জন্য ড্রাইভ মোটর সিস্টেম - পার্ট 1: প্রযুক্তিগত শর্ত",

GB/T 18488.2-20 24 "ইলেকট্রিক যানবাহনের জন্য ড্রাইভ মোটর সিস্টেম - পার্ট 2: টেস্ট মেথডস",

GB 755-2019 "ঘূর্ণায়মান বৈদ্যুতিক মেশিনের রেটিং এবং কর্মক্ষমতা",

JB/T 10634-20 23 "ইলেকট্রিক ডায়নামোমিটার"।



2) আন্তর্জাতিক মান:



ISO 15084-1:2017 রাস্তার যানবাহন - বৈদ্যুতিক ড্রাইভ সিস্টেম - অংশ 1: ​​পাওয়ার ইন্টারফেস;

 IEC 60034-1:2017 ঘূর্ণায়মান বৈদ্যুতিক মেশিন - অংশ 1: ​​রেটিং এবং কর্মক্ষমতা।



3) শিল্প-সম্পর্কিত: ব্যাটারি সিমুলেটর এবং পাওয়ার বিশ্লেষকগুলির মতো উপাদানগুলি তাদের নিজ নিজ শিল্পের নির্ভুলতা এবং সুরক্ষা মানগুলি মেনে চলে (যেমন, HBM T40B টর্ক সেন্সর ISO 16613:2013 ক্রমাঙ্কন মান, এবং ABB ফ্রিকোয়েন্সি রূপান্তর সিস্টেম IEC-61800-5 নিরাপত্তা মান মেনে চলে)।



6. মোটর পারফরম্যান্স ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম মডেল তালিকা



মডেল	শক্তি (কিলোওয়াট)	টর্ক (Nm)	রেট করা গতি (rpm)	সর্বোচ্চ গতি (rpm)	ঘূর্ণন সঁচারক বল পরিমাপ নির্ভুলতা
SSCD15-1000/4500	15	143	1000	4000	0.2% FS
SSCD30-1000/4500	30	286	1000	4000	0.2% FS
SSCD45-1000/4000	45	430	1000	4000	0.2% FS
SSCD60-1000/4000	60	573	1000	4000	0.2% FS
SSCD75-1000/4000	75	716	1000	4000	0.2% FS
SSCD90-1000/3500	90	859	1000	3500	0.2% FS
SSCD110-1000/3500	110	1050	1000	3500	0.2% FS
SSCD160-1000/3500	160	1528	1000	3500	0.2% FS
SSCD200-1000/3300	200	1910	1000	৩৩০০	0.2% FS
SSCD250-1000/3300	250	2387	1000	৩৩০০	0.2% FS
SSCD300-1000/3300	300	2865	1000	৩৩০০	0.2% FS
SSCD30-1500/5000	30	191	1500	5000	0.2% FS
SSCD45-1500/5000	45	286	1500	5000	0.2% FS
SSCD60-1500/5000	60	382	1500	5000	0.2% FS
SSCD90-1500/5000	90	573	1500	5000	0.2% FS
SSCD132-1500/4500	132	840	1500	4500	0.2% FS
SSCD160-1500/4500	160	1019	1500	4500	0.2% FS
SSCD200-1500/4000	200	1273	1500	4000	0.2% FS
SSCD250-1500/4000	250	1592	1500	4000	0.2% FS
SSCD300-1500/3800	300	1910	1500	3800	0.2% FS
SSCD350-1250/4500	350	2674	1250	4500	0.2% FS
SSCD400-1500/3800	400	2546	1500	3800	0.2% FS
SSCD500-1500/3800	500	3183	1500	3800	0.2% FS
শক্তি, গতি পরিসীমাকnd অধিগ্রহণ মডিউল সংখ্যা কাস্টমাইজ করা যেতে পারেকs আবশ্যক.



7. ডেলিভারি এবং বিক্রয়োত্তর পরিষেবা



ডেলিভারি:স্ট্যান্ডার্ড মডেল 90 দিনের মধ্যে জাহাজ; কাস্টমাইজড মডেল 90-180 দিনের মধ্যে পাঠানো হয় (আন্তর্জাতিক সরবরাহ এবং কাস্টমস ক্লিয়ারেন্স সহায়তা সহ)।



বিক্রয়োত্তর সেবা:মূল উপাদানগুলিতে 1-বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন দ্বিভাষিক (চীনা এবং ইংরেজি) প্রযুক্তিগত সহায়তা (প্রতিক্রিয়া সময় ≤ 4 ঘন্টা); খুচরা যন্ত্রাংশ 24 ঘন্টার মধ্যে অভ্যন্তরীণভাবে পাঠানো হয় এবং 7 দিনের মধ্যে আন্তর্জাতিকভাবে বিতরণ করা হয়; 1.5 দিনের বিনামূল্যে অপারেশন প্রশিক্ষণ প্রদান করা হয়; রিমোট ডিবাগিং সমর্থিত (কম্পিউটার-ভিত্তিক, মডুলার সমাধান কনফিগারেশন নির্দেশিকা সহ)।

8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: আমাদের সহযোগিতার জন্য সর্বনিম্ন অর্ডার পরিমাণ কত?

উত্তর: আমরা স্টক পণ্যগুলির জন্য 1 পিসির ছোট ট্রেইল অর্ডার সমর্থন করি।

প্রশ্ন: আমি কীভাবে পণ্যগুলি সম্পর্কে আরও জানতে পারি?

উত্তর: অনুগ্রহ করে আপনার ইমেল ছেড়ে দিন এবং আমরা আপনাকে আপনার ইলেকট্রনিক নমুনা বই পাঠাব।

প্রশ্ন: আপনার পেমেন্ট মেয়াদ কি?

উত্তর: সাধারণত 40% T/T আমানত, চালানের আগে সম্পূর্ণ অর্থ প্রদান করুন।

প্রশ্ন: আমার আদেশের জন্য প্রধান সময় কি?

উত্তর: ডায়নামোমিটার উত্পাদন চক্র 6-8 সপ্তাহ, সেন্সর উত্পাদন চক্র 2-3 সপ্তাহ, অন্যান্য পণ্য আমাদের সাথে যোগাযোগ করুন।

প্রশ্নঃ আমরা কিভাবে পরীক্ষার বেঞ্চের সামগ্রিক সমাধান পেতে পারি?

উত্তর: আমাদের আপনার ইমেল ছেড়ে দিন, আমাদের প্রযুক্তিগত কর্মীরা বিস্তারিত পরিকল্পনা সম্পর্কে আপনার সাথে যোগাযোগ করবে।

প্রশ্ন: আমি কি আপনার কারখানা পরিদর্শন করতে আসতে পারি?

উত্তর: অবশ্যই, আপনাকে সর্বদা একটি দর্শনের জন্য স্বাগত জানানো হয়।
