SSCD75-1000/4000 75kW মোটর পারফরম্যান্স ইলেকট্রিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম

 SSCD75-1000/4000 75kW মোটর পারফরম্যান্স ইলেকট্রিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম

১. SSCD75-1000/4000 75kW নতুন শক্তি মোটর বৈদ্যুতিক ডায়নামোমিটার বেঞ্চ সিস্টেম উপাদান বিবরণ

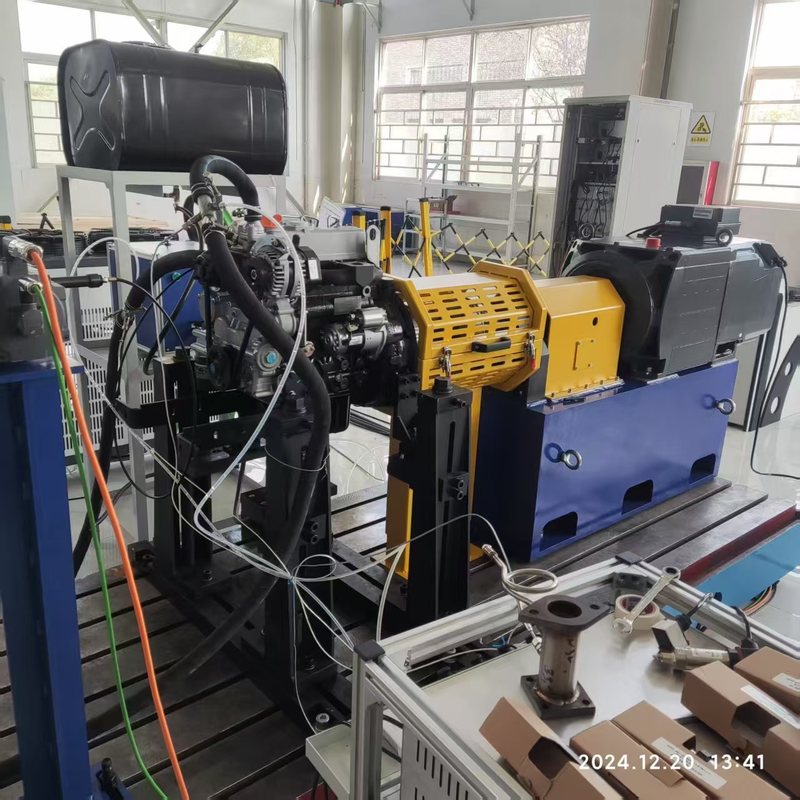

SSCD75-1000/4000 75kW মোটর পারফরম্যান্স ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম হল একটি উচ্চ-নির্ভুলতা সম্পন্ন পরীক্ষার প্ল্যাটফর্ম, যা ছোট এবং মাঝারি ক্ষমতার মোটর পরীক্ষার জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এই সিস্টেমটি ডায়নামোমিটার, উচ্চ-নির্ভুলতা টর্ক সেন্সর, একটি বুদ্ধিমান পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা এবং একটি বিস্তৃত ব্যাটারি সিমুলেটর-এর মতো মূল মডিউলগুলিকে একত্রিত করে, যা যাত্রী গাড়ির ড্রাইভ মোটর, ছোট শিল্প মোটর এবং বিশেষ মোটরগুলির কর্মক্ষমতা যাচাইকরণের প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে কভার করে।

২. SSCD75-1000/4000 75kW বৈদ্যুতিক ডায়নামোমিটার প্রযুক্তিগত পরামিতি

3. SSCD75-1000/4000 75kW মোটর কর্মক্ষমতা বৈদ্যুতিক ডায়নামোমিটার বেঞ্চ সিস্টেম মূল সুবিধা

• ছোট এবং মাঝারি শক্তিগুলির সুনির্দিষ্ট কভারেজ : 75kW পাওয়ার + 0-1000Nm টর্ক রেঞ্জ, 4000rpm সর্বোচ্চ গতি, যাত্রী গাড়ির ড্রাইভ মোটর এবং ছোট শিল্প মোটরগুলির সম্পূর্ণ-শর্ত পরীক্ষার জন্য উপযুক্ত, 1000-3000rpm এর ধ্রুবক পাওয়ার রেঞ্জ ছোট এবং মাঝারি পাওয়ার মোটরগুলির অপারেটিং বৈশিষ্ট্যের সাথে মিলে যায়।
• শিল্প-নেতৃস্থানীয় পরিমাপের নির্ভুলতা : HBM 0.2% FS উচ্চ-নির্ভুলতা টর্ক ফ্ল্যাঞ্জ + Seelong 0.03% নির্ভুলতা পাওয়ার বিশ্লেষক, Advantech মাল্টি-চ্যানেল ডেটা অধিগ্রহণ সিস্টেমের সাথে যুক্ত, টর্ক, পাওয়ার, তাপমাত্রা এবং অন্যান্য ডেটার ডেটা অধিগ্রহণ ত্রুটি ≤0.5% নিশ্চিত করে।

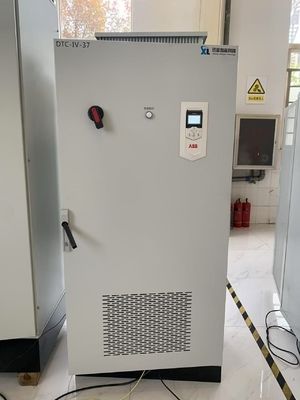

• উচ্চ সামঞ্জস্যতা এবং কম খরচ : ব্যাটারি সিমুলেটর 24-1200V এর একটি বিস্তৃত ভোল্টেজ আউটপুট সমর্থন করে, যা কম-ভোল্টেজ (48V) থেকে উচ্চ-ভোল্টেজ (800V) ছোট এবং মাঝারি পাওয়ার মোটরগুলির সাথে মানানসই; ABB ফ্রিকোয়েন্সি রূপান্তর সিস্টেমের অসামান্য স্থিতিশীলতা রয়েছে এবং সামগ্রিক কনফিগারেশন কর্মক্ষমতা এবং ব্যয়ের মধ্যে ভারসাম্য বজায় রাখে, যা এটিকে ব্যাপক উত্পাদন পরীক্ষার জন্য উপযুক্ত করে তোলে।
• একাধিক পরিস্থিতিতে নমনীয় এবং মানানসই : মূল মডিউলটি সম্পূর্ণ, এবং ঐচ্ছিক অংশগুলি বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা পূরণ করতে পারে। ব্র্যাকেটের 200-500 মিমি-এর একটি সমন্বয় পরিসীমা রয়েছে যা ছোট মোটর এবং মাইক্রো মোটরগুলির মতো বিভিন্ন স্পেসিফিকেশনের সাথে মানানসই। কাস্ট আয়রন প্লেট + স্প্রিং শক শোষক পরীক্ষার স্থিতিশীলতা নিশ্চিত করে।

4. SSCD75-1000/4000 75kW Motor Performance Electric Dynamometer Test Bench System Application Areas

• নতুন শক্তি গাড়ির ক্ষেত্রে : যাত্রী গাড়ি এবং মাইক্রো বাণিজ্যিক গাড়ির জন্য ড্রাইভ মোটরগুলির (75kW এবং তার নিচে) পাওয়ার, টর্ক, দক্ষতা এবং স্থায়িত্ব পরীক্ষা, 48V/300V/800V এর মূলধারার ভোল্টেজ প্ল্যাটফর্মগুলির সাথে সামঞ্জস্যপূর্ণ।
• শিল্প মোটর ক্ষেত্রে : ছোট জল পাম্প, ফ্যান এবং কম্প্রেসারগুলির জন্য মোটরগুলির কারখানা পরীক্ষা এবং শক্তি দক্ষতা রেটিং যাচাইকরণ (GB 18489-2023 "ছোট এবং মাঝারি আকারের থ্রি-ফেজ অ্যাসিঙ্ক্রোনাস মোটরগুলির জন্য শক্তি দক্ষতা সীমা এবং শক্তি দক্ষতা গ্রেড" মেনে চলে)।
• বিশেষ মোটর পরীক্ষা: বৈদ্যুতিক মোটরসাইকেল, কম গতির বৈদ্যুতিক যানবাহন এবং ছোট নির্মাণ যন্ত্রপাতির জন্য মোটর, যা কম-পাওয়ার, উচ্চ-গতির দৃশ্যের চাহিদা পূরণ করে।
• গবেষণা এবং শিক্ষা প্রতিষ্ঠান : বিশ্ববিদ্যালয় মোটর পরীক্ষাগার এবং ছোট গবেষণা ইনস্টিটিউটগুলির জন্য মোটর কর্মক্ষমতা গবেষণা ও উন্নয়ন এবং শিক্ষণ পরীক্ষার প্ল্যাটফর্ম, কাস্টমাইজড পরীক্ষার সমাধান সমর্থন করে।

5. SSCD75-1000/4000 75kW মোটর কর্মক্ষমতা বৈদ্যুতিক ডায়নামোমিটার বেঞ্চ সিস্টেম রেফারেন্স স্ট্যান্ডার্ডs

• জাতীয় মান:

• GB/T 18488-2024 "বৈদ্যুতিক যানবাহনের জন্য ড্রাইভ মোটর সিস্টেম",
• GB 755-2019 "ঘূর্ণায়মান বৈদ্যুতিক মেশিনগুলির রেটিং এবং কর্মক্ষমতা",
• GB 18489-2023 "ছোট এবং মাঝারি আকারের থ্রি-ফেজ অ্যাসিঙ্ক্রোনাস মোটরগুলির জন্য শক্তি দক্ষতা সীমা এবং শক্তি দক্ষতা গ্রেড",
• JB/T 10634-2023 "বৈদ্যুতিক ডায়নামোমিটার”।

• আন্তর্জাতিক মান:

• ISO 15084-1:2017 "রাস্তা যানবাহনের জন্য বৈদ্যুতিক ড্রাইভ সিস্টেম"
• IEC 60034-1:2017 "ঘূর্ণায়মান বৈদ্যুতিক মেশিনগুলির রেটিং এবং কর্মক্ষমতা”।

• শিল্প সম্পর্কিত তথ্য: HBM T40B টর্ক সেন্সর ISO 16613:2013 ক্রমাঙ্কন স্ট্যান্ডার্ড মেনে চলে এবং ABB ফ্রিকোয়েন্সি রূপান্তর সিস্টেম IEC 61800-5-1 নিরাপত্তা স্ট্যান্ডার্ড মেনে চলে।

6. মোটর কর্মক্ষমতা বৈদ্যুতিক ডায়নামোমিটার বেঞ্চ সিস্টেম মডেল তালিকা

7. ডেলিভারি এবং বিক্রয়োত্তর পরিষেবা

• ডেলিভারি: স্ট্যান্ডার্ড মডেলগুলি 90 দিনের মধ্যে, কাস্টমাইজড মডেলগুলি 90-180 দিনের মধ্যে (আন্তর্জাতিক লজিস্টিকস এবং কাস্টমস ক্লিয়ারেন্স সহায়তা সহ);
• বিক্রয়োত্তর পরিষেবা: মূল উপাদানগুলির (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ) উপর 1 বছরের ওয়ারেন্টি, আজীবন দ্বিভাষিক (চীনা এবং ইংরেজি) প্রযুক্তিগত সহায়তা (প্রতিক্রিয়া সময় ≤ 4 ঘন্টা); খুচরা যন্ত্রাংশগুলি 24 ঘন্টার মধ্যে দেশীয়ভাবে এবং 7 দিনের মধ্যে আন্তর্জাতিকভাবে পাঠানো হয়; 1 দিনের বিনামূল্যে অপারেশন প্রশিক্ষণ প্রদান করা হয় এবং দূরবর্তী ডিবাগিং সমর্থিত (কম্পিউটার টার্মিনাল + ভিডিও গাইডেন্স)।
