SSCD200-1000/3300 200te. SSCD200-1000/3300টেস্ট বেঞ্চ সিস্টেম

১. SSCD200-1000/3300 5000tনতুন শক্তি মোটর. SSCD200-1000/3300200 উপাদান বিবরণ

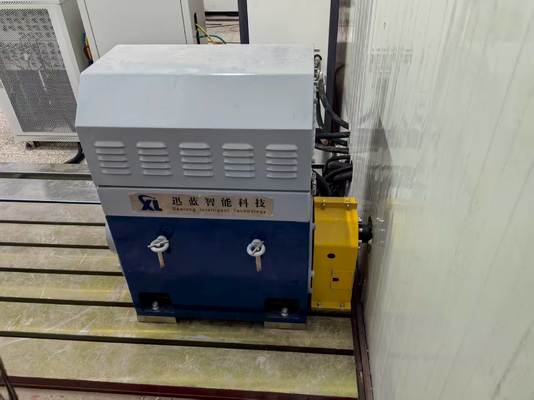

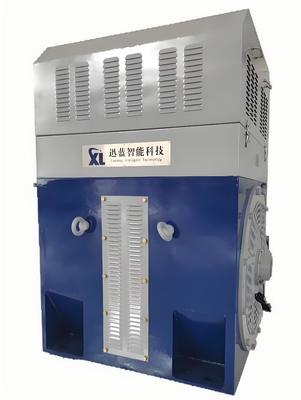

SSCD200-1000/3300 200kW মোটর পারফরম্যান্স ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম হল একটি উচ্চ-পারফরম্যান্স সমন্বিত পরীক্ষার প্ল্যাটফর্ম যা বিশেষভাবে মাঝারি এবং বৃহৎ পাওয়ার মোটর পরীক্ষার জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি একটি ডায়নামোমিটার, একটি উচ্চ-নির্ভুলতা টর্ক সেন্সর, একটি বুদ্ধিমান পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা এবং একটি বিস্তৃত-পরিসরের ব্যাটারি সিমুলেটর-এর মতো মূল মডিউলগুলিকে একত্রিত করে, যা বাণিজ্যিক গাড়ির ড্রাইভ মোটর, শিল্প মাঝারি এবং বৃহৎ মোটর এবং বিশেষ মোটরগুলির কর্মক্ষমতা যাচাইকরণের প্রয়োজনীয়তাগুলিকে বিস্তৃতভাবে কভার করে।

২. SSCD200-1000/3300 5000t . SSCD200-1000/3300 প্রযুক্তিগত পরামিতি

3y 5000te. SSCD200-1000/3300200 মূল সুবিধা

• মাঝারি এবং উচ্চ শক্তির জন্য সুনির্দিষ্ট অভিযোজন

200kW এর রেটেড পাওয়ার এবং 0-1910Nm এর টর্ক সীমা এবং 3300rpm এর সর্বোচ্চ গতি সহ, এটি মাঝারি এবং বৃহৎ পাওয়ার মোটরগুলির সম্পূর্ণ-শর্ত পরীক্ষার চাহিদা কভার করে; 1000-3000rpm এর ধ্রুবক পাওয়ার সীমা বাণিজ্যিক গাড়ির ড্রাইভ মোটর এবং শিল্প মাঝারি এবং বৃহৎ মোটরগুলির অপারেটিং বৈশিষ্ট্যের সাথে সঠিকভাবে মিলে যায়, পরীক্ষার দুর্বলতাগুলি এড়িয়ে যায়।

• বহুমাত্রিক পরিমাপ নির্ভুলতা নিশ্চয়তা

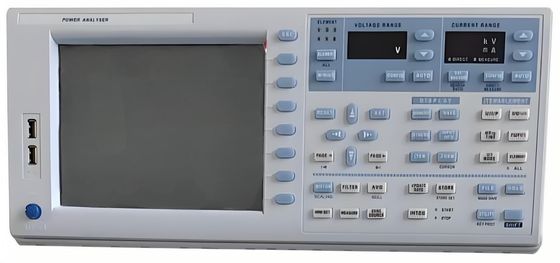

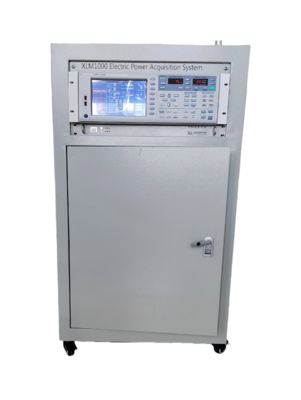

একটি HBM 0.2% FS উচ্চ-নির্ভুলতা টর্ক ফ্ল্যাঞ্জ দিয়ে সজ্জিত, একটি Seelong WT5006 পাওয়ার বিশ্লেষক (0.03% মৌলিক নির্ভুলতা) এবং একটি Advantech মাল্টি-চ্যানেল ডেটা অধিগ্রহণ সিস্টেমের সাথে মিলিত, এটি টর্ক, পাওয়ার, তাপমাত্রা এবং কম্পন-এর মতো মূল পরামিতিগুলির সিঙ্ক্রোনাস এবং সঠিক অধিগ্রহণ অর্জন করে, যার ডেটা ত্রুটি ≤0.5%, যা জাতীয় মান GB/T 18488-2024-এ পরীক্ষার নির্ভুলতার কঠোর প্রয়োজনীয়তা পূরণ করে।

• বিস্তৃত দৃশ্য সামঞ্জস্যতা

ব্যাটারি সিমুলেটর 24-1200V এর একটি বিস্তৃত ভোল্টেজ আউটপুট সমর্থন করে, যা 48V নিম্ন ভোল্টেজ থেকে 800V উচ্চ ভোল্টেজ পর্যন্ত মাঝারি এবং উচ্চ পাওয়ার মোটরগুলির পাওয়ার সাপ্লাই প্রয়োজনীয়তাগুলির সাথে মানানসই; ABB ফ্রিকোয়েন্সি কনভার্টার সিস্টেম 380V±10% এর একটি বিস্তৃত ভোল্টেজ ইনপুটের সাথে সামঞ্জস্যপূর্ণ, এমনকি ভোল্টেজ ওঠানামার পরিস্থিতিতেও স্থিতিশীল অপারেশন বজায় রাখে এবং বিভিন্ন আঞ্চলিক পাওয়ার গ্রিড পরিবেশের সাথে মানিয়ে নিতে পারে।

• নমনীয় কনফিগারেশন এবং স্থিতিশীল অপারেশন

সিস্টেমটিতে পরিমাপ এবং নিয়ন্ত্রণ, ডেটা অধিগ্রহণ এবং পাওয়ার বিশ্লেষণের মতো মূল মডিউল রয়েছে। কাপলিং এবং মোটর ব্র্যাকেটের মতো ঐচ্ছিক উপাদানগুলি প্রয়োজন অনুযায়ী একত্রিত করা যেতে পারে। মোটর ব্র্যাকেটের সমন্বয় সীমা 200-500 মিমি, বিভিন্ন স্পেসিফিকেশনগুলির মোটরগুলিকে মিটমাট করার জন্য। HT300 কাস্ট আয়রন প্লেট এবং স্প্রিং শক শোষকের সংমিশ্রণ পরীক্ষার সময় কম্পন হস্তক্ষেপকে কার্যকরভাবে হ্রাস করে এবং সরঞ্জামের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।

4. SSCD200-1000/3300 200t Moto. SSCD200-1000/3300 Perfor man

ce

বৈদ্যুতিক ডায়নামোমিটার

Te

s

tB

e

nc

h

Sy 5000te. SSCD200-1000/3300অ্যাপ্লিকেশনএ

রিয়াস

• ১)
• নতুন শক্তি গাড়ির সেক্টর
• এটি নতুন শক্তি বাণিজ্যিক যানবাহন (হালকা ট্রাক, মাঝারি ট্রাক) এবং হাইব্রিড যাত্রী যানবাহনের জন্য ড্রাইভ মোটরগুলির শক্তি, টর্ক, দক্ষতা এবং স্থায়িত্ব পরীক্ষার জন্য উপযুক্ত। এটি 800V উচ্চ ভোল্টেজ প্ল্যাটফর্ম মোটরগুলির সাথে মিলিত হতে পারে এবং GB/T 18488-2024-এ ওভারস্পিড, ওভারলোড এবং উচ্চ এবং নিম্ন তাপমাত্রা পরিবেশগত অভিযোজনযোগ্যতার পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
• ২)

শিল্প মোটর ক্ষেত্র

• 200kW এবং তার কম (যেমন মাঝারি এবং বৃহৎ জল পাম্প, ফ্যান এবং কম্প্রেসারগুলির জন্য মোটর) শিল্প মাঝারি এবং বৃহৎ মোটরগুলিতে ফ্যাক্টরি টেস্টিং এবং টাইপ টেস্টিং করা হয়। এটি মোটর শক্তি দক্ষতা রেটিং (GB 18489-2023 মেনে চলে), তাপমাত্রা বৃদ্ধির বৈশিষ্ট্য এবং লোড বৈশিষ্ট্যগুলির মতো মূল কর্মক্ষমতা সূচকগুলি যাচাই করতে পারে।
• ৩)

বিশেষ মোটর ক্ষেত্র

• এটি ছোট এবং মাঝারি আকারের নির্মাণ যন্ত্রপাতি (লোডার, খননকারী), সামুদ্রিক সহায়ক যন্ত্রপাতি এবং রেল ট্রানজিট সহায়ক মোটরগুলির মতো বিশেষ মোটরগুলির বিশেষায়িত পরীক্ষার জন্য উপযুক্ত, উচ্চ টর্ক (≤1910Nm) এবং মাঝারি থেকে উচ্চ-গতির (≤3300rpm) পরিস্থিতিতে কর্মক্ষমতা যাচাইকরণের প্রয়োজনীয়তা পূরণ করে।
• ৪)
• গবেষণা এবং পরীক্ষার প্রতিষ্ঠান

আমরা বিশ্ববিদ্যালয়, গবেষণা প্রতিষ্ঠান এবং তৃতীয় পক্ষের পরীক্ষার সংস্থাগুলির জন্য মাঝারি এবং উচ্চ পাওয়ার মোটরগুলির জন্য একটি পরীক্ষার প্ল্যাটফর্ম সরবরাহ করি, কাস্টমাইজড পরীক্ষার সমাধান (যেমন মোটর বার্ধক্য পরীক্ষা এবং ফল্ট সিমুলেশন পরীক্ষা) সমর্থন করি যা মোটর কর্মক্ষমতা অপ্টিমাইজ করতে এবং স্ট্যান্ডার্ড সম্মতি যাচাই করতে সহায়তা করে। ৫. SSCD200-1000/3300200 বৈদ্যুতিক ডায়নামোমিটার মোটর কর্মক্ষমতা

26741250

45003800SSCD400-1500/3800

• 400
• 2546

150038000.2%FS

• SSCD500-1500/3800
• 500
• 3183
• 1500

• 3800
