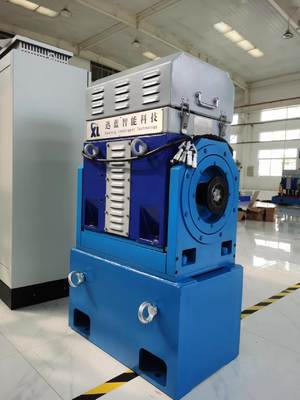

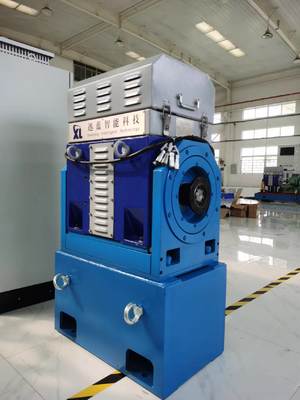

SSCH75-4000/15000 75kW নিউ এনার্জি যানবাহন পাওয়ারট্রেন সিস্টেম পারফরম্যান্স টেস্ট বেঞ্চ
1.এসএসসিএইচ৭৫-৪০০০/১৫০০০ 75কিলোওয়াটনতুন এনার্জি যানবাহনপাওয়ার ট্রেন সিস্টেমপারফরম্যান্স টেস্ট বেঞ্চউপাদান বর্ণনা
The SSCH75-4000/15000 75kW New Energy Vehicle Powertrain System Performance Test Bench is a high-performance testing device specifically designed for testing drive motors and powertrain systems in commercial vehiclesএই বেঞ্চটিতে একটি মডুলার ডিজাইন রয়েছে, যা একটি বৈদ্যুতিক ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ, ফ্রিকোয়েন্সি কনভার্টার সিস্টেম এবং বুদ্ধিমান পরিমাপ এবং নিয়ন্ত্রণ মডিউলকে একীভূত করে।পারফরম্যান্সের ব্যাপক মূল্যায়ন সম্ভব করে তোলে, ড্রাইভ মোটর, পাওয়ার ট্রেন সিস্টেম এবং ব্যাটারি সিস্টেমের দক্ষতা এবং নির্ভরযোগ্যতা।
| উপাদান নাম |
মূল বিশেষ উল্লেখ |
ব্র্যান্ড |
| SSCH75-4000/15000 বৈদ্যুতিক ডায়নামোমিটার |
নামমাত্র শক্তিঃ 75kW, নামমাত্র গতিঃ 4000rpm, নামমাত্র টর্কঃ 179Nm, সর্বোচ্চ গতিঃ 15000rpm, জল শীতল |
সিলং |
| টর্ক ফ্ল্যাঞ্জ |
HBM ব্র্যান্ড, পরিমাপ পরিসীমা 0-500Nm, নির্ভুলতা ±0.05%FS, অনুমোদিত গতি 20000r/min |
এইচবিএম |
| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
এবিবি ব্র্যান্ড, ইনপুট ভোল্টেজ থ্রি-ফেজ এসি 380V ± 10%, ওভারলোড, ওভারভোল্টেজ এবং ওভারহিটিং এর বিরুদ্ধে একাধিক সুরক্ষা সহ। |
এ বি বি |
| এক্সএলএম-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা |
ইন্ডাস্ট্রিয়াল পিসিঃ আইপিসি 710; সিপিইউঃ ইন্টেল কোর আই 7; মেমরিঃ 32 গিগাবাইট ডিডিআর 4; হার্ড ড্রাইভঃ 1TB এসএসডি; প্রাক ইনস্টল করা এক্সএল এম -1000 পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম সফ্টওয়্যার (রিয়েল টাইম ডেটা অধিগ্রহণ, বক্ররেখা বিশ্লেষণ সমর্থন করে),এবং রিপোর্ট জেনারেশন) । |
সিলং |
| তথ্য সংগ্রহ ব্যবস্থা |
এতে একটি তাপমাত্রা সেন্সর (পিটি১০০), একটি কম্পন সেন্সর, একটি তাপমাত্রা অধিগ্রহণ মডিউল, একটি অ্যানালগ ইনপুট মডিউল এবং একটি ডিজিটাল আউটপুট মডিউল রয়েছে। |
অ্যাডভান্টেক এডিএএম-৪০১৭+ |
| পাওয়ার অ্যানালাইজার |
মডেলঃ PW4001-05; পরিমাপের নির্ভুলতাঃ 0.03%; প্রদর্শনঃ 7-ইঞ্চি এলসিডি টাচস্ক্রিন; চ্যানেলঃ 4 চ্যানেল; বর্তমান ট্রান্সফরমারঃ CTD500A, নির্ভুলতা 0.03% |
সিলং |
| ব্যাটারি সিমুলেটর |
নামমাত্র শক্তি 150kW, ভোল্টেজ পরিসীমা 12-1200V, বর্তমান 500A |
সিলং |
| তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা |
তাপমাত্রা নিয়ন্ত্রণ পরিসীমাঃ পরিবেষ্টিত তাপমাত্রা - ১১০°সি; প্রবাহের হারঃ ৫০ লিটার/মিনিট |
সিলং |
| অক্ষীয় প্রবাহ ফ্যান |
2.২ কিলোওয়াট, বায়ু ভলিউম ৪০০০ মিটার/ঘন্টা |
সিলং |
| ঐচ্ছিক - সংযোগকারী |
অনুমোদিত টর্কঃ 575Nm; অনুমোদিত গতিঃ 18000 r/min |
সিলং |
| ঐচ্ছিক - মোটর ক্রেট |
অ-মানক কাস্টমাইজড এল আকৃতির মোটর ব্র্যাকেট, দেয়াল বেধ > 50 মিমি |
সিলং |
| ঐচ্ছিক - কাস্ট আয়রন প্লেট |
উপাদানঃ HT300 (টান শক্তি ≥300MPa); সমতাঃ ≤0.05mm/m; পৃষ্ঠের রুক্ষতাঃ Ra≤1.6μm; শক অ্যাডমিশনার এবং ঢালাই লোহার প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
| ঐচ্ছিক - শক শোষক |
প্রকারঃ স্প্রিং শক শোষক; নামমাত্র লোডঃ 100-300kg/ইউনিট; ডাম্পিং সহগঃ 0.2-0.3; প্রযোজ্য কম্পন ফ্রিকোয়েন্সিঃ 5-10Hz; শক শোষক এবং ঢালাই লোহার প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
2.এসএসসিএইচ৭৫-৪০০০/১৫০০০ ইবৈদ্যুতিকডিডায়নামোমিটার টেকনিক্যালপিঅ্যারামেটার
| পরামিতি |
বিশেষ উল্লেখ |
| মডেল |
এসএসসিএইচ-৭৫-৪০০০/১৫০০০ |
| নামমাত্র শক্তি |
৭৫ কিলোওয়াট |
| নামমাত্র গতি |
৪০০০ ঘন্টা |
| নামমাত্র টর্ক |
179Nm |
| সর্বাধিক গতি |
15000rpm |
| ঠান্ডা করার পদ্ধতি |
জল শীতলকরণ |
| ইনার্শিয়াল মুহূর্ত |
0.45 কেজি·মি2 |
| সুরক্ষা স্তর |
আইপি ৫৪ |
| অতিরিক্ত লোড ক্ষমতা |
নামমাত্র শক্তির ১৫০% |
| টর্ক পরিমাপের সঠিকতা |
±0.2%FS |
| গতি পরিমাপের নির্ভুলতা |
± 1rpm |
3.এসএসসিএইচ৭৫-৪০০০/১৫০০০ 75কিলোওয়াটনতুন এনার্জি গাড়ির পাওয়ার ট্রেনসিস্টেমপারফরম্যান্স টেস্ট বেঞ্চ মূল সুবিধা
১)উচ্চ নির্ভুলতা পরিমাপ: এইচবিএম টর্চ ফ্ল্যাঞ্জের নির্ভুলতা ±0.05% এফএস পৌঁছেছে, এবং সিলেং পাওয়ার অ্যানালিজার পরিমাপের নির্ভুলতা 0.03%, গবেষণা ও উন্নয়ন স্তরের পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
২)সম্পূর্ণ চিত্রনাট্য অভিযোজন: ব্যাটারি সিমুলেটরটি ১২-১২০০ ভি ভোল্টেজ পরিসীমা সমর্থন করে, এটি বাণিজ্যিক যানবাহন এবং অন্যান্য অ্যাপ্লিকেশনগুলিতে উচ্চ-ক্ষমতা পাওয়ারট্রেন সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে।
৩)বুদ্ধিমান পরিমাপ ও নিয়ন্ত্রণ: এক্সএলএম-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা রিয়েল-টাইম ডেটা সংগ্রহ এবং বক্ররেখা বিশ্লেষণ সমর্থন করে, যা কার্যকর এবং সুবিধাজনক অপারেশন প্রদান করে।
৪)নিরাপদ এবং নির্ভরযোগ্য: এবিবি ইনভার্টার সিস্টেমে একাধিক সুরক্ষা রয়েছে এবং জল-শীতল সিস্টেমটি দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।
৫)মডুলার কনফিগারেশন: পাওয়ার ট্রেন সিস্টেমের পরীক্ষার বিভিন্ন স্পেসিফিকেশনের সাথে মানিয়ে নিতে মূল উপাদান এবং ঐচ্ছিক উপাদানগুলি পৃথক করা হয়।
4.এসএসসিএইচ৭৫-৪০০০/১৫০০০ 75কিলোওয়াট এনইউইনার্জিVহুইসেলশক্তি পিকর্মক্ষমতাটিইস্টবিএন্চ প্রয়োগএঅকারণ
1) বাণিজ্যিক যানবাহনের ড্রাইভ মোটর এবং পাওয়ার ট্রেন সিস্টেমের পারফরম্যান্স পরীক্ষা
২) উচ্চ ক্ষমতাসম্পন্ন নতুন শক্তির যানবাহনের পাওয়ার ট্রেন সিস্টেমগুলির গবেষণা এবং যাচাইকরণ
3) তৃতীয় পক্ষের শংসাপত্র পরীক্ষা এবং উত্পাদন মান পরিদর্শন
৪) বিশ্ববিদ্যালয় ও গবেষণা প্রতিষ্ঠানগুলির সাথে সম্পর্কিত গবেষণা প্রকল্প
5.এসএসসিএইচ৭৫-৪০০০/১৫০০০ 75কিলোওয়াটনতুন এনার্জি গাড়ির পাওয়ার ট্রেনসিস্টেমপারফরম্যান্স টেস্ট বেঞ্চরেফারেন্স স্ট্যান্ডার্ডs
1) GB/T 18488.1-2024 "ইলেকট্রিক গাড়ির জন্য ড্রাইভ মোটর সিস্টেম - পার্ট 1: প্রযুক্তিগত প্রয়োজনীয়তা"
2) GB/T 18488.2-2024 "ইলেকট্রিক যানবাহনের জন্য ড্রাইভ মোটর সিস্টেম - পার্ট 2: টেস্ট পদ্ধতি"
3) GB/T 29307-2012 "ইলেকট্রিক গাড়ির জন্য ড্রাইভ মোটর নিয়ামক"
4) QC/T 1088-2017 "ইলেকট্রিক যানবাহনের ড্রাইভ মোটর সিস্টেমের নির্ভরযোগ্যতা পরীক্ষার পদ্ধতি"
6.এনইউইনার্জিVহুইসেলপিওভারট্রেন সিস্টেম পিকর্মক্ষমতাটিইস্টবিএন্চ এমওডেল তালিকা
| মডেল |
শক্তি (কেডব্লিউ) |
টর্ক (এনএম) |
নামমাত্র গতি (rpm) |
সর্বাধিক গতি (rpm) |
টর্ক পরিমাপের সঠিকতা |
| SSCH22-4500/18000 |
22 |
47 |
4500 |
18000 |
0.২% এফএস |
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
0.২% এফএস |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
0.২% এফএস |
| SSCH48-4500/18000 |
48 |
102 |
4500 |
18000 |
0.২% এফএস |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
0.২% এফএস |
| এসএসসিএইচ৭৫-৪০০০/১৫০০০ |
75 |
179 |
4000 |
15000 |
0.২% এফএস |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
0.২% এফএস |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
0.২% এফএস |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
0.২% এফএস |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
0.২% এফএস |
| এসএসসিএইচ২৫০-৪০০০/১২০০০ |
250 |
597 |
4000 |
12000 |
0.২% এফএস |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
0.২% এফএস |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
0.২% এফএস |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
0.২% এফএস |
| কাস্টমাইজ করা যায় |
7ডেলিভারি এবং বিক্রয়োত্তর সেবা
- ডেলিভারিঃ স্ট্যান্ডার্ড মডেলগুলি 90 দিনের মধ্যে জাহাজ, কাস্টমাইজড মডেলগুলি 90-180 দিনের মধ্যে (আন্তর্জাতিক লজিস্টিক এবং কাস্টমস ক্লিয়ারেন্স সহায়তা সহ);
- বিক্রয়োত্তর পরিষেবাঃ মূল উপাদানগুলির জন্য ১ বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন দ্বিভাষিক (চীনা এবং ইংরেজি) প্রযুক্তিগত সহায়তা (প্রতিক্রিয়া সময় ≤ ৪ ঘন্টা);খুচরা যন্ত্রাংশ ২৪ ঘন্টার মধ্যে দেশীয়ভাবে পাঠানো হয় এবং ৭ দিনের মধ্যে আন্তর্জাতিকভাবে বিতরণ করা হয়; ১ দিনের বিনামূল্যে অপারেশন প্রশিক্ষণ প্রদান করা হয়, এবং দূরবর্তী ডিবাগিং সমর্থন করা হয় (কম্পিউটার টার্মিনাল + ভিডিও গাইডেন্স) ।
8প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আমাদের সহযোগিতার জন্য ন্যূনতম অর্ডার পরিমাণ কত?
উত্তরঃ আমরা স্টক পণ্যগুলির জন্য 1 পিসির ছোট ট্রেল অর্ডার সমর্থন করি।
প্রশ্নঃ আমি কিভাবে পণ্য সম্পর্কে আরো জানতে পারি?
উত্তরঃ দয়া করে আপনার ইমেইল ঠিকানা দিন এবং আমরা আপনাকে আপনার ইলেকট্রনিক নমুনা বই পাঠিয়ে দেব।
প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উত্তরঃ সাধারণত 40% টি/টি ডিপোজিট, চালানের আগে পুরো টাকা পরিশোধ করুন।
প্রশ্ন: আমার অর্ডারের সময়সীমা কত?
উত্তরঃ ডায়নামোমিটার উৎপাদন চক্র 6-8 সপ্তাহ, সেন্সর উৎপাদন চক্র 2-3 সপ্তাহ, অন্যান্য পণ্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন: টেস্ট বেঞ্চের সামগ্রিক সমাধান কিভাবে পাওয়া যায়?
উত্তরঃ আপনার ইমেইল ঠিকানা দিন, আমাদের প্রযুক্তিগত কর্মীরা আপনার সাথে বিস্তারিত পরিকল্পনা সম্পর্কে যোগাযোগ করবে।
প্রশ্ন: আমি কি আপনার কারখানাটি দেখতে আসতে পারি?
উত্তর: অবশ্যই, আপনি সবসময়ই স্বাগত জানাই।
