SSCH90-4000/15000 90kW নিউ এনার্জি যানবাহন পাওয়ারট্রেন সিস্টেম পারফরম্যান্স টেস্ট বেঞ্চ
1. SSCH90-4000/15000 90kW নিউ এনার্জি যানবাহন পাওয়ারট্রেন সিস্টেম পারফরম্যান্স টেস্ট বেঞ্চ উপাদান বর্ণনা
The SSCH90-4000/15000 90kW New Energy Vehicle Powertrain System Performance Test Bench is a high-precision testing device specifically designed for the research and verification of new energy vehicle powertrain systemsএই বেঞ্চটিতে একটি বৈদ্যুতিক ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ, ফ্রিকোয়েন্সি কনভার্টার সিস্টেম এবং বুদ্ধিমান পরিমাপ এবং নিয়ন্ত্রণ মডিউল অন্তর্ভুক্ত রয়েছে, যা পারফরম্যান্সের ব্যাপক মূল্যায়ন সক্ষম করে।কার্যকারিতা, এবং ড্রাইভ মোটর, পাওয়ার ট্রেন সিস্টেম এবং ব্যাটারি সিস্টেমের নির্ভরযোগ্যতা।
| উপাদান নাম |
মূল বিশেষ উল্লেখ |
ব্র্যান্ড |

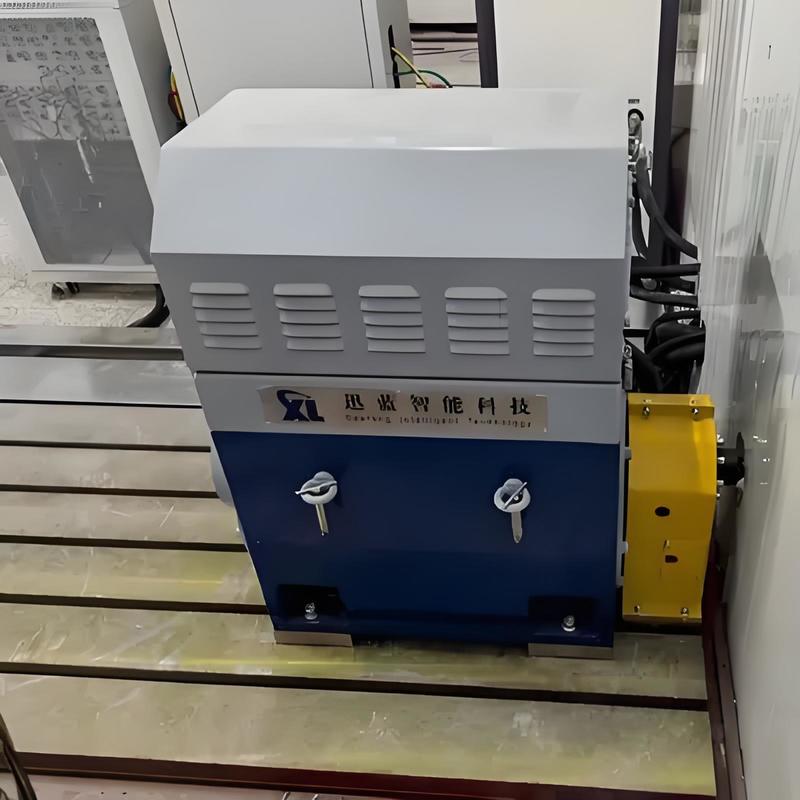

| SSCH90-4000/15000 বৈদ্যুতিক ডায়নামোমিটার |
SSCH90-4000/15000, নামমাত্র শক্তি 90kW, নামমাত্র গতি 4000rpm, নামমাত্র টর্ক 215Nm, সর্বোচ্চ গতি 15000rpm, জল শীতল। |
সিলং |
| টর্ক ফ্ল্যাঞ্জ |
HBM ব্র্যান্ড, পরিমাপ পরিসীমা 0-600Nm, নির্ভুলতা ±0.05%FS |
এইচবিএম |

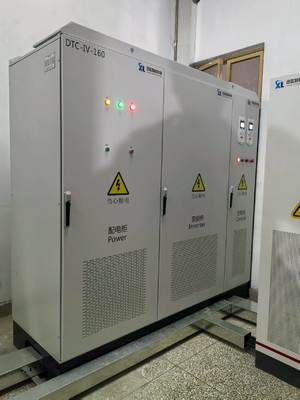

| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
এবিবি ব্র্যান্ড, ইনপুট ভোল্টেজ থ্রি-ফেজ এসি 380V ± 10%, ওভারলোড, ওভারভোল্টেজ এবং ওভারহিটিং এর বিরুদ্ধে একাধিক সুরক্ষা সহ। |
এ বি বি |
| এক্সএলএম-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা |
ইন্ডাস্ট্রিয়াল পিসিঃ আইপিসি 710; সিপিইউঃ ইন্টেল কোর আই 7; মেমরিঃ 32 গিগাবাইট ডিডিআর 4; হার্ড ড্রাইভঃ 1TB এসএসডি; প্রাক ইনস্টল করা এক্সএল এম -1000 পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম সফ্টওয়্যার (রিয়েল টাইম ডেটা অধিগ্রহণ, বক্ররেখা বিশ্লেষণ সমর্থন করে),এবং রিপোর্ট জেনারেশন) । |
সিলং |
| তথ্য সংগ্রহ ব্যবস্থা |
এতে একটি তাপমাত্রা সেন্সর (পিটি১০০), একটি কম্পন সেন্সর, একটি তাপমাত্রা অধিগ্রহণ মডিউল, একটি অ্যানালগ ইনপুট মডিউল এবং একটি ডিজিটাল আউটপুট মডিউল রয়েছে। |
অ্যাডভান্টেক এডিএএম-৪০১৭+ |
| পাওয়ার অ্যানালাইজার |
মডেলঃ PW4001-05; পরিমাপের নির্ভুলতাঃ 0.03%; প্রদর্শনঃ 7-ইঞ্চি এলসিডি টাচস্ক্রিন; চ্যানেলঃ 4 চ্যানেল; বর্তমান ট্রান্সফরমারঃ CTD500A, নির্ভুলতা 0.03% |
সিলং |
| ব্যাটারি সিমুলেটর |
নামমাত্র শক্তি 180kW, ভোল্টেজ পরিসীমা 12-1200V, বর্তমান 600A |
সিলং |
| তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা |
তাপমাত্রা নিয়ন্ত্রণ পরিসীমাঃ পরিবেষ্টিত তাপমাত্রা - ১১০°সি; প্রবাহের হারঃ ৬০ লিটার/মিনিট |
সিলং |
| অক্ষীয় প্রবাহ ফ্যান |
2.২ কিলোওয়াট, বায়ু ভলিউম ৪০০০ মিটার/ঘন্টা |
সিলং |
| ঐচ্ছিক - সংযোগকারী |
অনুমোদিত টর্কঃ 575Nm; অনুমোদিত গতিঃ 18000 r/min |
সিলং |
| ঐচ্ছিক - মোটর ক্রেট |
অ-মানক কাস্টমাইজড এল আকৃতির মোটর ব্র্যাকেট, দেয়াল বেধ > 50 মিমি |
সিলং |
| ঐচ্ছিক - কাস্ট আয়রন প্লেট |
উপাদানঃ HT300 (টান শক্তি ≥300MPa); সমতাঃ ≤0.05mm/m; পৃষ্ঠের রুক্ষতাঃ Ra≤1.6μm; শক অ্যাডমিশনার এবং ঢালাই লোহার প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
| ঐচ্ছিক - শক শোষক |
প্রকারঃ স্প্রিং শক শোষক; নামমাত্র লোডঃ 100-300kg/ইউনিট; ডাম্পিং সহগঃ 0.2-0.3; প্রযোজ্য কম্পন ফ্রিকোয়েন্সিঃ 5-10Hz; শক শোষক এবং ঢালাই লোহার প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
2. SSCH90-4000/15000 90kW বৈদ্যুতিক ডায়নামোমিটার প্রযুক্তিগত পরামিতি
| পরামিতি |
বিশেষ উল্লেখ |
| মডেল |
SSCH90-4000/15000 |
| নামমাত্র শক্তি |
৯০ কিলোওয়াট |
| নামমাত্র গতি |
৪০০০ ঘন্টা |
| নামমাত্র টর্ক |
২১৫ এনএম |
| সর্বাধিক গতি |
15000rpm |
| ঠান্ডা করার পদ্ধতি |
জল শীতলকরণ |
| ইনার্শিয়াল মুহূর্ত |
0.6 কেজি·মি2 |
| সুরক্ষা স্তর |
আইপি ৫৪ |
| অতিরিক্ত লোড ক্ষমতা |
নামমাত্র শক্তির ১৫০% |
| টর্ক পরিমাপের সঠিকতা |
±0.2%FS |
| গতি পরিমাপের নির্ভুলতা |
± 1rpm |
3. SSCH90-4000/15000 90kW নিউ এনার্জি যানবাহন পাওয়ারট্রেন সিস্টেম পারফরম্যান্স টেস্ট বেঞ্চ মূল সুবিধা
১)উচ্চ নির্ভুলতা পরিমাপ: এইচবিএম উচ্চ-নির্ভুলতা টর্ক ফ্ল্যাঞ্জ এবং সিলেং পাওয়ার অ্যানালাইজার ব্যবহার করে সঠিক এবং নির্ভরযোগ্য পরীক্ষার তথ্য নিশ্চিত করা হয়।
২)বিস্তৃত সামঞ্জস্য: ব্যাটারি সিমুলেটরটি ১২-১২০০ ভোল্টের ভোল্টেজ পরিসীমা সমর্থন করে, যা বিভিন্ন গাড়ির মডেলের পাওয়ার ট্রেন সিস্টেমের পরীক্ষার চাহিদা পূরণ করতে পারে।
৩)বুদ্ধিমানmসহজ বীমা এবংসিনিয়ন্ত্রণ: এক্সএলএম-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা রিয়েল-টাইম ডেটা সংগ্রহ এবং স্বয়ংক্রিয় প্রতিবেদন তৈরি করতে সক্ষম করে, যা পরীক্ষার দক্ষতা বৃদ্ধি করে।
৪)নিরাপদ এবং স্থিতিশীল: এবিবি ইনভার্টার সিস্টেমে একাধিক সুরক্ষা রয়েছে এবং জল-শীতল নকশাটি দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।
৫)মডুলার ডিজাইন: মূল উপাদান এবং ঐচ্ছিক উপাদান পৃথক করা হয়, যা পরীক্ষার প্রয়োজনীয়তা অনুযায়ী নমনীয় কনফিগারেশনের অনুমতি দেয়।
4. SSCH90-4000/15000 90kW নিউ এনার্জি যানবাহন পাওয়ারট্রেন সিস্টেম পারফরম্যান্স টেস্ট বেঞ্চ অ্যাপ্লিকেশন এলাকা
1)উচ্চ ক্ষমতাসম্পন্ন নতুন শক্তির যানবাহনের ড্রাইভ মোটরগুলির পারফরম্যান্স পরীক্ষা
2)পোরট্রেন সিস্টেম ব্যাপক পারফরম্যান্স এবং স্থায়িত্ব পরীক্ষা
3)পাওয়ার ব্যাটারি এবং পাওয়ার ট্রেন সিস্টেমের মিল পরীক্ষা
4)গবেষণা ও উন্নয়ন যাচাইকরণ এবং উৎপাদন মানের পরীক্ষা
5. SSCH90-4000/15000 90kW নিউ এনার্জি যানবাহন পাওয়ারট্রেন সিস্টেম পারফরম্যান্স টেস্ট বেঞ্চ রেফারেন্স স্ট্যান্ডার্ড
1)GB/T 18488.1-2024 বৈদ্যুতিক যানবাহনের জন্য ড্রাইভ মোটর সিস্টেম ¢ পার্ট 1: প্রযুক্তিগত প্রয়োজনীয়তা
2)GB/T 18488.2-2024 "ইলেকট্রিক গাড়ির জন্য ড্রাইভ মোটর সিস্টেম - পার্ট 2: টেস্ট পদ্ধতি"
3)GB/T 29307-2012 বৈদ্যুতিক যানবাহনের জন্য ড্রাইভ মোটর নিয়ামক
4)QC/T 1088-2017 "ইলেকট্রিক যানবাহনের ড্রাইভ মোটর সিস্টেমের নির্ভরযোগ্যতা পরীক্ষার পদ্ধতি"
6. নতুন এনার্জি যানবাহন পাওয়ার ট্রেন সিস্টেম পারফরম্যান্স টেস্ট বেঞ্চ মডেল তালিকা
| মডেল |
শক্তি (কেডব্লিউ) |
টর্ক (এনএম) |
নামমাত্র গতি (rpm) |
সর্বাধিক গতি (rpm) |
টর্ক পরিমাপের সঠিকতা |
| SSCH22-4500/18000 |
22 |
47 |
4500 |
18000 |
0.২% এফএস |
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
0.২% এফএস |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
0.২% এফএস |
| SSCH48-4500/18000 |
48 |
102 |
4500 |
18000 |
0.২% এফএস |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
0.২% এফএস |
| এসএসসিএইচ-৭৫-৪০০০/১৫০০০ |
75 |
179 |
4000 |
15000 |
0.২% এফএস |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
0.২% এফএস |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
0.২% এফএস |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
0.২% এফএস |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
0.২% এফএস |
| এসএসসিএইচ২৫০-৪০০০/১২০০০ |
250 |
597 |
4000 |
12000 |
0.২% এফএস |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
0.২% এফএস |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
0.২% এফএস |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
0.২% এফএস |
| কাস্টমাইজ করা যায় |
7ডেলিভারি এবং বিক্রয়োত্তর সেবা
- ডেলিভারিঃ স্ট্যান্ডার্ড মডেলগুলি 90 দিনের মধ্যে জাহাজ, কাস্টমাইজড মডেলগুলি 90-180 দিনের মধ্যে (আন্তর্জাতিক লজিস্টিক এবং কাস্টমস ক্লিয়ারেন্স সহায়তা সহ);
- বিক্রয়োত্তর পরিষেবাঃ মূল উপাদানগুলির জন্য ১ বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন দ্বিভাষিক (চীনা এবং ইংরেজি) প্রযুক্তিগত সহায়তা (প্রতিক্রিয়া সময় ≤ ৪ ঘন্টা);খুচরা যন্ত্রাংশ ২৪ ঘন্টার মধ্যে দেশীয়ভাবে পাঠানো হয় এবং ৭ দিনের মধ্যে আন্তর্জাতিকভাবে বিতরণ করা হয়; ১ দিনের বিনামূল্যে অপারেশন প্রশিক্ষণ প্রদান করা হয়, এবং দূরবর্তী ডিবাগিং সমর্থন করা হয় (কম্পিউটার টার্মিনাল + ভিডিও গাইডেন্স) ।
8প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আমাদের সহযোগিতার জন্য ন্যূনতম অর্ডার পরিমাণ কত?
উত্তরঃ আমরা স্টক পণ্যগুলির জন্য 1 পিসির ছোট ট্রেল অর্ডার সমর্থন করি।
প্রশ্নঃ আমি কিভাবে পণ্য সম্পর্কে আরো জানতে পারি?
উত্তরঃ দয়া করে আপনার ইমেইল ঠিকানা দিন এবং আমরা আপনাকে আপনার ইলেকট্রনিক নমুনা বই পাঠিয়ে দেব।
প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উত্তরঃ সাধারণত 40% টি/টি ডিপোজিট, চালানের আগে পুরো টাকা পরিশোধ করুন।
প্রশ্ন: আমার অর্ডারের সময়সীমা কত?
উত্তরঃ ডায়নামোমিটার উৎপাদন চক্র 6-8 সপ্তাহ, সেন্সর উৎপাদন চক্র 2-3 সপ্তাহ, অন্যান্য পণ্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন: টেস্ট বেঞ্চের সামগ্রিক সমাধান কিভাবে পাওয়া যায়?
উত্তরঃ আপনার ইমেইল ঠিকানা দিন, আমাদের প্রযুক্তিগত কর্মীরা আপনার সাথে বিস্তারিত পরিকল্পনা সম্পর্কে যোগাযোগ করবে।
প্রশ্ন: আমি কি আপনার কারখানাটি দেখতে আসতে পারি?
উত্তর: অবশ্যই, আপনি সবসময়ই স্বাগত জানাই।
