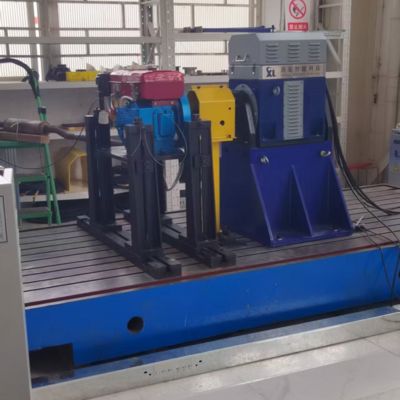

SSCG250-3000/8000 250kW ইউএভি ইঞ্জিন টেস্ট বেঞ্চ
1. এসএসসিজি২৫০-৩০০০/৮০০০ ২৫০ কিলোওয়াট ইউএভি ইঞ্জিন টেস্ট বেঞ্চ উপাদান বর্ণনা
এসএসসিজি২৫০-৩০০০/৮০০০ ২৫০ কিলোওয়াট ইউএভি ইঞ্জিন টেস্ট বেঞ্চ একটি ব্যাপক টেস্টিং সিস্টেম যা বিশেষভাবে উচ্চ ক্ষমতাসম্পন্ন ইউএভি ইঞ্জিনের গবেষণা ও যাচাইয়ের জন্য ডিজাইন করা হয়েছে।এই সিস্টেমে একটি উচ্চ নির্ভুলতা বৈদ্যুতিক ডাইনোমোমিটার অন্তর্ভুক্ত, একটি মডুলার পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা, এবং একটি মাল্টি-চ্যানেল ডেটা সংগ্রহ ইউনিট, যা মূল পারফরম্যান্স পরামিতি যেমন টর্ক, গতি, ক্ষমতা,এবং 250kW শ্রেণীর টার্বোশ্যাফ্ট/টার্বোপ্রপ ইঞ্জিনের জ্বালানী খরচ.
| উপাদান নাম |
মূল বিশেষ উল্লেখ |
ব্র্যান্ড |
| SSCG250-3000/8000 বৈদ্যুতিক ডায়নামোমিটার |
শক্তিঃ ২৫০ কিলোওয়াট, নামমাত্র বেগঃ ৩০০০ ঘন্টা প্রতি মিনিটে, সর্বোচ্চ বেগঃ ৮০০০ ঘন্টা প্রতি মিনিটে, নামমাত্র টর্কঃ ৭৯৬ এনএম, বায়ু শীতল |
সিলং |
| টর্ক ফ্ল্যাঞ্জ |
0-1000Nm, নির্ভুলতাঃ 0.2%FS |
এইচবিএম |
| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
এবিবি ব্র্যান্ড, ২৫০ কিলোওয়াট, তিন-ফেজ এসি ৩৮০ ভি ± ১০% ইনপুট ভোল্টেজ, ওভারলোড, ওভারভোল্টেজ এবং ওভারহিটিং এর বিরুদ্ধে একাধিক সুরক্ষা সহ। |
এ বি বি |

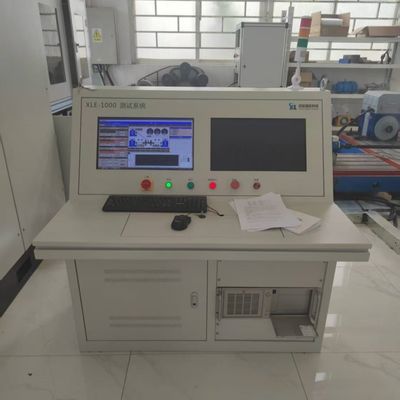

| এক্সএলই-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা |
ইন্ডাস্ট্রিয়াল পিসিঃ আইপিসি৭১০; সিপিইউঃ ইন্টেল কোর আই৭; মেমোরিঃ ৩২ জিবি ডিডিআর৪; হার্ড ড্রাইভঃ ১ টিবি এসএসডি; প্রাক ইনস্টলড এক্সএলই-১০০০ পরিমাপ ও নিয়ন্ত্রণ সিস্টেম সফটওয়্যার (রিয়েল টাইম ডেটা আহরণ, কার্ভ বিশ্লেষণ,এবং রিপোর্ট জেনারেশন). |
সিলং |
| তথ্য সংগ্রহ ব্যবস্থা |
এর মধ্যে রয়েছে নিম্ন তাপমাত্রার সংগ্রহ মডিউল (৬টি চ্যানেল ), উচ্চ তাপমাত্রার সংগ্রহ মডিউল (৮টি চ্যানেল ), অ্যানালগ সংগ্রহ মডিউল (৮টি চ্যানেল ),একটি নিম্ন তাপমাত্রা অধিগ্রহণ সেন্সর (PT100), একটি উচ্চ তাপমাত্রা সেন্সর, একটি চাপ সেন্সর, একটি বায়ুমণ্ডলীয় চাপ সেন্সর, একটি তাপমাত্রা এবং আর্দ্রতা সেন্সর, এবং একটি তথ্য অধিগ্রহণ বক্স, ইত্যাদি |
সিলং |
| সার্ভো-থ্রোটল অ্যাকচুয়েটর |
পারফরম্যান্সঃ অ্যাক্টিভেশন ফোর্স 150N, স্ট্রোক 120mm
বৈদ্যুতিন গ্যাস সিমুলেশনঃ ডুয়াল চ্যানেল 0-2.5V/5V
|
সিলং |
| জ্বালানী খরচ মিটার |
ওজন টাইপ, পরিমাপ পরিসীমাঃ 10-50Kg/h, নির্ভুলতাঃ 0.2%FS |
সিলং |
| সেন্ট্রিফুগাল ভেরিয়েবল ফ্রিকোয়েন্সি ফ্যান |
পরীক্ষার অধীনে ডিভাইসের তাপ অপসারণের জন্য ব্যবহৃত; শক্তিঃ 40kW |
সিলং |
| ঐচ্ছিক - সংযোগকারী |
অনুমোদিত টর্কঃ 575Nm; অনুমোদিত গতিঃ 18000 r/min |
সিলং |
| ঐচ্ছিক - মোটর ক্রেট |
অ-মানক কাস্টমাইজড এল আকৃতির মোটর ব্র্যাকেট, দেয়াল বেধ > 50 মিমি |
সিলং |
| ঐচ্ছিক - কাস্ট আয়রন প্লেট |
উপাদানঃ HT300 (টান শক্তি ≥300MPa); সমতাঃ ≤0.05mm/m; পৃষ্ঠের রুক্ষতাঃ Ra≤1.6μm; শক অ্যাডমিশনার এবং ঢালাই লোহার প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
| ঐচ্ছিক - শক শোষক |
প্রকারঃ স্প্রিং শক শোষক; নামমাত্র লোডঃ 100-300kg/ইউনিট; ডাম্পিং সহগঃ 0.2-0.3; প্রযোজ্য কম্পন ফ্রিকোয়েন্সিঃ 5-10Hz; শক শোষক এবং ঢালাই লোহার প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
2. SSCG250-3000/8000 250kW বৈদ্যুতিক ডায়নামোমিটার প্রযুক্তিগত পরামিতি
| পরামিতি |
বিশেষ উল্লেখ |
| মডেল |
এসএসসিজি২৫০-৩০০০/৮০০০ |
| নামমাত্র শক্তি |
২৫০ কিলোওয়াট |
| নামমাত্র গতি |
৩০০০ ঘূর্ণন / মিনিট |
| নামমাত্র টর্ক |
৭৯৬ এন এম |
| সর্বাধিক গতি |
৮০০০ টারপিম |
| ঠান্ডা করার পদ্ধতি |
বায়ু শীতল |
| সুরক্ষা স্তর |
আইপি ৫৪ |
| অতিরিক্ত লোড ক্ষমতা |
নামমাত্র শক্তির ১৫০% |
| টর্ক পরিমাপের সঠিকতা |
±0.2%FS |
| গতি পরিমাপের নির্ভুলতা |
± 1rpm |
3. এসএসসিজি২৫০-৩০০০/৮০০০ ২৫০ কিলোওয়াট ইউএভি ইঞ্জিন টেস্ট বেঞ্চ মূল সুবিধা
1) উচ্চ নির্ভুলতা নিয়ন্ত্রণ: টর্ক ফ্ল্যাঞ্জ এবং জ্বালানী খরচ মিটার উভয়ই 0.2%FS এর নির্ভুলতা অর্জন করে এবং পিআইডি অ্যালগরিদমটি গতির ওঠানামা নিয়ন্ত্রণের জন্য একত্রিত করা হয় (সাধারণ মান < ± 0.1%),পরীক্ষার তথ্যের নির্ভরযোগ্যতা নিশ্চিত করা.
2) চার-চতুর্ভুজ শক্তি ব্যবস্থাপনা: উচ্চ শক্তি ফিডব্যাক দক্ষতার সাথে বৈদ্যুতিক / জেনারেটরের দ্বৈত-মোড অপারেশন সমর্থন করে এবং ড্রোন ইঞ্জিনগুলির সম্পূর্ণ শর্ত পরীক্ষার প্রয়োজনের সাথে মানিয়ে নেয়।
3) মডুলার স্কেলাবিলিটি: এক্সএলই-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা মাল্টি-চ্যানেল ডেটা সংগ্রহকে সমর্থন করে এবং বিকল্প উপাদানগুলি বিভিন্ন পরীক্ষার দৃশ্যকল্পের জন্য নমনীয়ভাবে অভিযোজিত করা যেতে পারে, সিস্টেমের নমনীয়তা উন্নত করে।
৪) নিরাপত্তা সুরক্ষা: ফ্রিকোয়েন্সি রূপান্তর সিস্টেমটি উচ্চ গতির (৮,০০০ rpm) পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করতে এবং সরঞ্জাম ব্যর্থতার ঝুঁকি হ্রাস করতে ওভারলোড, ওভারভোল্টেজ এবং ওভারহাইট সুরক্ষা একীভূত করে।
৫) কম কম্পনের নকশা: শক আবরারটি ৫-১০ হার্জ কম্পনের ফ্রিকোয়েন্সিতে অভিযোজিত এবং কাস্ট আয়রন প্লেটের সাথে,এটি পরীক্ষার নির্ভুলতা নিশ্চিত করে এবং পরীক্ষার ফলাফলের উপর বাহ্যিক হস্তক্ষেপের প্রভাব হ্রাস করে.
4. এসএসসিজি 250-3000/8000 250kW ইউএভি ইঞ্জিন টেস্ট বেঞ্চ অ্যাপ্লিকেশন এলাকা
১)ড্রোন এয়ার ভেহিকল (ইউএভি) ইঞ্জিন ডেভেলপমেন্ট: মোটর পারফরম্যান্স পরামিতি যাচাই করার জন্য 250kW শ্রেণীর টার্বোশ্যাফ্ট / টার্বোপ্রপ ইঞ্জিনগুলির জন্য স্টার্ট, ত্বরণ এবং ব্রেকিংয়ের সম্পূর্ণ প্রক্রিয়া পরীক্ষা।
২)এভিয়েশন প্রপোলশন যাচাইকরণ: উচ্চ-তাপমাত্রার খাদ এবং টাইটানিয়াম খাদের মতো মেশিনের জন্য কঠিন উপাদানগুলির স্থায়িত্ব পরীক্ষা সমর্থন করে এবং চরম অপারেটিং অবস্থার অধীনে ইঞ্জিনের নির্ভরযোগ্যতা মূল্যায়ন করে।
৩)নতুন শক্তি শক্তি পরীক্ষা: হাইব্রিড পাওয়ারট্রেন সিস্টেমের শক্তি রিফ্রেশ দক্ষতার মূল্যায়নের সাথে সামঞ্জস্য রেখে শক্তি ব্যবহারের দক্ষতা বাড়ানো।
৪)ইন্ডাস্ট্রিয়াল মোটর ক্যালিব্রেশন: মোটর টর্ক-রেজোলিউশন বৈশিষ্ট্যগত উচ্চ-নির্ভুলতা ক্যালিব্রেশন জন্য ব্যবহৃত হয়, মোটর নিয়ন্ত্রণ সঠিকতা উন্নত।
5. এসএসসিজি২৫০-৩০০০ /৮০০০ ২৫০ কিলোওয়াট ইউএভি ইঞ্জিন টেস্ট বেঞ্চ রেফারেন্স স্ট্যান্ডার্ড
বৈদ্যুতিক নিরাপত্তা মানঃ আইইসি 60034-30-1 এর শক্তি দক্ষতা প্রয়োজনীয়তা পূরণ করে, 380V ± 10% এ সরঞ্জামের স্থিতিশীল অপারেশন নিশ্চিত করে।
তথ্য সংগ্রহের মানঃ সেন্সরগুলির (যেমন PT100 তাপমাত্রা সেন্সর) নির্ভুলতা এবং তথ্য সংগ্রহের ধারাবাহিকতা নিশ্চিত করার জন্য ISO 10012 পরিমাপ ব্যবস্থাপনা সিস্টেম অনুসরণ করুন।
পরিবেশগত অভিযোজনযোগ্যতার মানঃ GB/T 2423 সিরিজের পরিবেশগত পরীক্ষার প্রয়োজনীয়তা পূরণ করুন যাতে নিশ্চিত হয় যে -10°C থেকে 40°C পরিবেশে সরঞ্জামটি স্বাভাবিকভাবে কাজ করতে পারে।
6. ইউএভি ইঞ্জিন ইলেকট্রিক ডায়নামোমিটার টেস্ট বেঞ্চ মডেল তালিকা
| মডেল |
শক্তি (কেডব্লিউ) |
টর্ক (এনএম) |
নামমাত্র গতি (rpm) |
সর্বাধিক গতি (rpm) |
টর্ক পরিমাপের সঠিকতা |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0.২% এফএস |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0.২% এফএস |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0.২% এফএস |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
0.২% এফএস |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0.২% এফএস |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0.২% এফএস |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
0.২% এফএস |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0.২% এফএস |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0.২% এফএস |
| এসএসসিজি২৫০-৩০০০/৮০০০ |
250 |
796 |
3000 |
8000 |
0.২% এফএস |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0.২% এফএস |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0.২% এফএস |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0.২% এফএস |
| শক্তি, গতি পরিসীমাaএবং অধিগ্রহণ মডিউল সংখ্যা কাস্টমাইজ করা যাবেযেমনটা প্রয়োজন। |
7ডেলিভারি এবং বিক্রয়োত্তর সেবা
ডেলিভারিঃ স্ট্যান্ডার্ড মডেলগুলি 90 দিনের মধ্যে জাহাজ; কাস্টমাইজড মডেলগুলি 90-180 দিনের মধ্যে জাহাজ (আন্তর্জাতিক সরবরাহ এবং কাস্টমস ক্লিয়ারেন্স সহায়তা সহ) ।
বিক্রয়োত্তর পরিষেবাঃ মূল উপাদানগুলির জন্য ১ বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন দ্বিভাষিক (চীনা এবং ইংরেজি) প্রযুক্তিগত সহায়তা (প্রতিক্রিয়া সময় ≤ ৪ ঘন্টা);খুচরা যন্ত্রাংশ ২৪ ঘন্টার মধ্যে দেশীয়ভাবে পাঠানো হয় এবং ৭ দিনের মধ্যে আন্তর্জাতিকভাবে বিতরণ করা হয়; ১.৫ দিনের বিনামূল্যে অপারেশন প্রশিক্ষণ প্রদান; দূরবর্তী ডিবাগিং সমর্থন (কম্পিউটার ভিত্তিক, মডুলার সমাধান কনফিগারেশন গাইডেন্স সহ) ।
