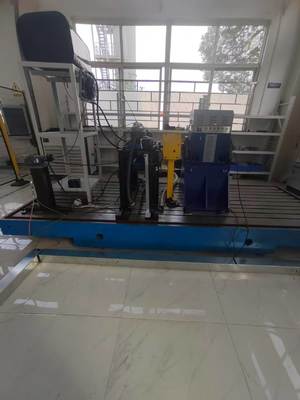

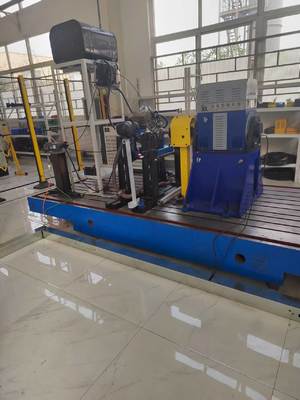

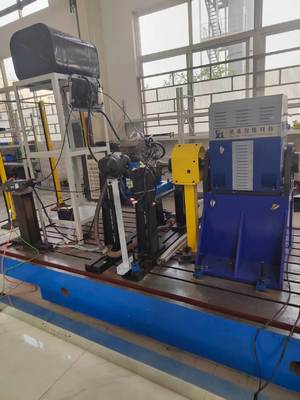

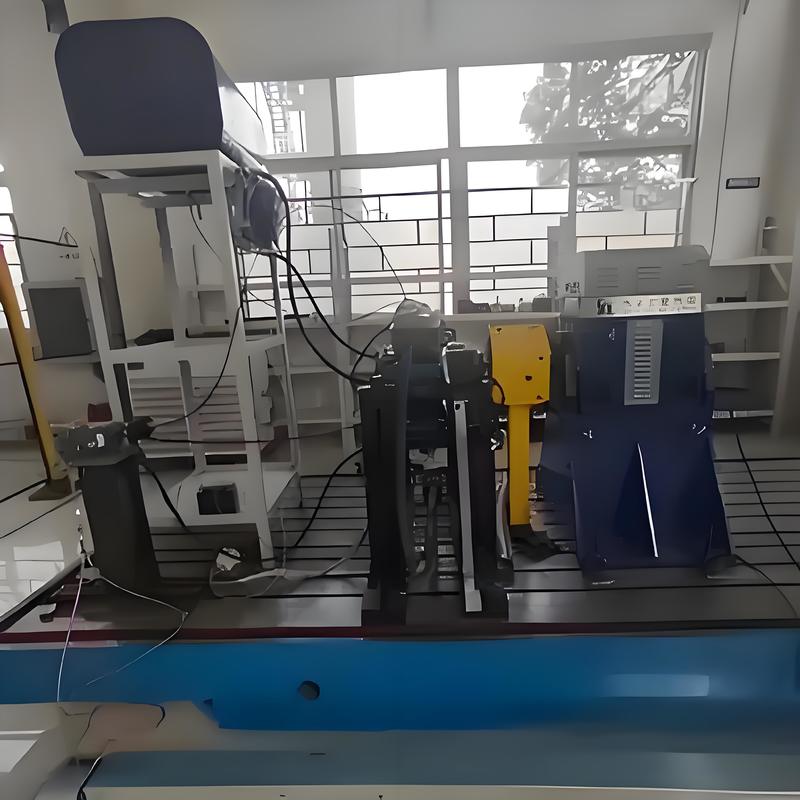

SSCG132-3000/10000 132kW ইউএভি ইঞ্জিন ইলেকট্রিক ডায়নামোমিটার টেস্ট বেঞ্চ
1. SSCG132-3000/10000 132কিলোওয়াটইউএভিইনিগিনইবৈদ্যুতিকডিডায়নামোমিটারটিইস্টবিench উপাদান বর্ণনা
SSCG132-3000/10000 132kW ইউএভি ইঞ্জিন ইলেকট্রিক ডায়নামোমিটার টেস্ট বেঞ্চ একটি বিস্তৃত পরীক্ষার ব্যবস্থা যা বিশেষভাবে উচ্চ-ক্ষমতাযুক্ত ইউএভি ইঞ্জিনগুলির গবেষণা এবং যাচাইয়ের জন্য ডিজাইন করা হয়েছে।এই সিস্টেমে একটি উচ্চ নির্ভুলতা বৈদ্যুতিক ডাইনোমোমিটার অন্তর্ভুক্ত, একটি মডুলার পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা, এবং একটি মাল্টি-চ্যানেল ডেটা সংগ্রহ ইউনিট, যা মূল পারফরম্যান্স পরামিতি যেমন টর্ক, গতি, ক্ষমতা,এবং ১৩২ কিলোওয়াট শ্রেণীর টার্বোশ্যাফ্ট/টার্বোপ্রপ্লিন ইঞ্জিনের জ্বালানী খরচ.
| উপাদান নাম |
মূল বিশেষ উল্লেখ |
বির্যান্ড |

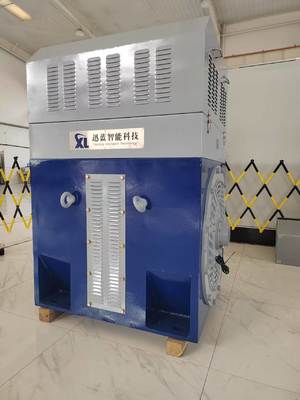

| SSCG132-3000/10000 বৈদ্যুতিক ডায়নামোমিটার |
শক্তি ১৩২ কিলোওয়াট, নামমাত্র গতি ৩০০০ ঘন্টা, সর্বোচ্চ গতি ১০০০ ঘন্টা, নামমাত্র টর্ক ৪২০ এনএম, বায়ু শীতল নকশা। |
সিলং |
| টর্ক ফ্ল্যাঞ্জ |
পরিমাপ পরিসীমা 0-500Nm, নির্ভুলতা 0.2% FS |
এইচবিএম |
| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
ওভারলোড, ওভারভোল্টেজ এবং ওভারহিটিং এর বিরুদ্ধে একাধিক সুরক্ষা। |
এ বি বি |
| এক্সএলই-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা |
ইন্ডাস্ট্রিয়াল পিসি: আইপিসি৭১০; সিপিইউঃ ইন্টেল কোর আই৭; মেমোরিঃ ৩২ জিবি ডিডিআর৪; হার্ড ড্রাইভঃ ১ টিবি এসএসডি; প্রাক ইনস্টলড এক্সএলই-১০০০ সফটওয়্যার |
সিলং |
| তথ্য সংগ্রহ ব্যবস্থা |
এটিতে 6-চ্যানেলের নিম্ন তাপমাত্রা মডিউল, 8-চ্যানেলের উচ্চ তাপমাত্রা মডিউল এবং 8-চ্যানেলের অ্যানালগ মডিউল অন্তর্ভুক্ত রয়েছে, যা PT100, চাপ, এবং তাপমাত্রা এবং আর্দ্রতা সেন্সরকে সংহত করে। |
সিলং |
| সার্ভো-থ্রোটল অ্যাকচুয়েটর |
150N অ্যাক্টিভেশন ফোর্স, 120mm স্ট্রোক; বৈদ্যুতিন গ্যাস সিমুলেশনঃ ডুয়াল চ্যানেল 0-2.5V/5V |
সিলং |
| জ্বালানী খরচ মিটার |
ওজন টাইপ, পরিমাপ পরিসীমা 10-50Kg/h, নির্ভুলতা 0.2%FS |
সিলং |
| সেন্ট্রিফুগাল ভেরিয়েবল ফ্রিকোয়েন্সি ফ্যান |
30kW পাওয়ার, যা পরীক্ষিত ডিভাইসের তাপ অপসারণের জন্য ব্যবহৃত হয়। |
সিলং |
| ঐচ্ছিক - সংযোগকারী |
অনুমোদিত টর্কঃ 500Nm; অনুমোদিত গতিঃ 18000 r/min |
সিলং |
| ঐচ্ছিক - মোটর ক্রেট |
অ-মানক কাস্টমাইজড এল আকৃতির, দেয়াল বেধ > 50 মিমি |
সিলং |
| ঐচ্ছিক - কাস্ট আয়রন প্লেট |
উপাদানঃ HT300; সমতলতাঃ ≤0.05 মিমি / মিটার; পৃষ্ঠের রুক্ষতাঃ Ra≤1.6μm; শক শোষক এবং ঢালাই লোহার প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
| ঐচ্ছিক - শক শোষক |
স্প্রিং টাইপ, নামমাত্র লোড 100-300kg, ডিম্পিং সহগ 0.2-0.3, 5-10Hz এর কম্পনের ফ্রিকোয়েন্সির জন্য উপযুক্ত; শক অ্যাডমর্ট এবং কাস্ট লোহা প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
2.SSCG132-3000/10000 132কিলোওয়াটবৈদ্যুতিক ডায়নামোমিটারপ্রযুক্তিগত পরামিতি
| পরামিতি |
বিশেষ উল্লেখ |
| মডেল |
SSCG132-3000/10000 |
| নামমাত্র শক্তি |
১৩২ কিলোওয়াট |
| নামমাত্র গতি |
৩০০০ ঘূর্ণন / মিনিট |
| নামমাত্র টর্ক |
৪২০ এনএম |
| সর্বাধিক গতি |
১০০০ টারপিম |
| ঠান্ডা করার পদ্ধতি |
বায়ু শীতল |
| সুরক্ষা স্তর |
আইপি ৫৪ |
| অতিরিক্ত লোড ক্ষমতা |
নামমাত্র শক্তির ১৫০% |
| টর্ক পরিমাপের সঠিকতা |
±0.2%FS |
| গতি পরিমাপের নির্ভুলতা |
± 1rpm |
3. SSCG132-3000/10000 132kW ইউএভি ইঞ্জিন ইলেকট্রিক ডায়নামোমিটার মূল সুবিধা
উচ্চ নির্ভুলতা নিয়ন্ত্রণ: টর্ক ফ্ল্যাঞ্জ এবং জ্বালানী খরচ মিটারের সঠিকতা 0.2%FS, এবং PID অ্যালগরিদমের সাথে মিলিত, গতির ওঠানামা নিয়ন্ত্রণ অর্জন করা হয় (সাধারণ মান < ± 0.1%) ।
চার-চতুর্ভুজীয় শক্তি ব্যবস্থাপনা: উচ্চ শক্তি ফিডব্যাক দক্ষতার সাথে বৈদ্যুতিক / জেনারেটরের দ্বৈত-মোড অপারেশন সমর্থন করে এবং ড্রোন ইঞ্জিনগুলির সম্পূর্ণ শর্ত পরীক্ষার প্রয়োজনের সাথে মানিয়ে নেয়।
মডুলার স্কেলাবিলিটি: এক্সএলই-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা মাল্টি-চ্যানেল ডেটা সংগ্রহকে সমর্থন করে এবং বিকল্প উপাদানগুলি বিভিন্ন পরীক্ষার দৃশ্যকল্পের জন্য নমনীয়ভাবে অভিযোজিত হতে পারে।
নিরাপত্তা সুরক্ষা: ফ্রিকোয়েন্সি কনভার্টার সিস্টেম উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করার জন্য ওভারলোড, ওভারভোল্টেজ এবং ওভারহিট সুরক্ষা একীভূত করে।
নিম্ন কম্পন নকশা: শক আবরারটি 5-10Hz এর কম্পনের ফ্রিকোয়েন্সিতে অভিযোজিত এবং ঢালাই লোহার প্লেট পরীক্ষার নির্ভুলতা নিশ্চিত করে।
4. SSCG132-3000/10000 132kW ইউএভি ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটারপ্রয়োগ ক্ষেত্র
ড্রোন এয়ার ভেহিকল (ইউএভি) ইঞ্জিন ডেভেলপমেন্ট: ১৩২ কিলোওয়াট শ্রেণীর টার্বোশ্যাফ্ট/টার্বোপ্রপ ইঞ্জিনের জন্য সম্পূর্ণ প্রক্রিয়া পরীক্ষা।
এয়ারস্পেস প্রপলশন যাচাইকরণ: উচ্চ তাপমাত্রা খাদ এবং টাইটানিয়াম খাদের মতো মেশিনের জন্য কঠিন উপাদানের স্থায়িত্ব পরীক্ষা সমর্থন করে।
নতুন শক্তি শক্তি পরীক্ষা: হাইব্রিড পাওয়ার ট্রেন সিস্টেমের শক্তি ফিডব্যাক দক্ষতা মূল্যায়ন।
ইন্ডাস্ট্রিয়াল মোটর ক্যালিব্রেশন: মোটর টর্ক-রেজোলিউশন বৈশিষ্ট্যগত উচ্চ-নির্ভুলতা ক্যালিব্রেশনের জন্য ব্যবহৃত হয়।
5. SSCG132-3000/10000 132kW ইউএভি ইঞ্জিন ইলেকট্রিক ডায়নামোমিটার রেফারেন্স স্ট্যান্ডার্ড
বৈদ্যুতিক নিরাপত্তা মান: আইইসি ৬০০৩৪-৩০-১ এনার্জি ইফেক্টিভী স্ট্যান্ডার্ড মেনে চলে।
তথ্য সংগ্রহের মান: আইএসও ১০০১২ পরিমাপ ব্যবস্থাপনা ব্যবস্থার সাথে সঙ্গতিপূর্ণ।
পরিবেশগত অভিযোজনযোগ্যতার মান: GB/T 2423 সিরিজের পরিবেশগত পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
6.ইউএভি ইঞ্জিন ইলেকট্রিক ডায়নামোমিটারমডেল তালিকা
| মডেল |
শক্তি (কেডব্লিউ) |
টর্ক (এনএম) |
নামমাত্র গতি (rpm) |
সর্বাধিক গতি (rpm) |
টর্ক পরিমাপের সঠিকতা |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
0.২% এফএস |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
0.২% এফএস |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
0.২% এফএস |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
0.২% এফএস |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
0.২% এফএস |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
0.২% এফএস |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
0.২% এফএস |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
0.২% এফএস |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
0.২% এফএস |
| এসএসসিজি২৫০-৩০০০/৮০০০ |
250 |
796 |
3000 |
8000 |
0.২% এফএস |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
0.২% এফএস |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
0.২% এফএস |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
0.২% এফএস |
| শক্তি, গতি পরিসীমাaএবং অধিগ্রহণ মডিউল সংখ্যা কাস্টমাইজ করা যাবেas প্রয়োজনীয়। |
7ডেলিভারি এবং বিক্রয়োত্তর সেবা
ডেলিভারিঃ স্ট্যান্ডার্ড মডেলগুলি 90 দিনের মধ্যে জাহাজ; কাস্টমাইজড মডেলগুলি 90-180 দিনের মধ্যে জাহাজ (আন্তর্জাতিক সরবরাহ এবং কাস্টমস ক্লিয়ারেন্স সহায়তা সহ) ।
বিক্রয়োত্তর পরিষেবাঃ মূল উপাদানগুলির জন্য ১ বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন দ্বিভাষিক (চীনা এবং ইংরেজি) প্রযুক্তিগত সহায়তা (প্রতিক্রিয়া সময় ≤ ৪ ঘন্টা);খুচরা যন্ত্রাংশ ২৪ ঘন্টার মধ্যে দেশীয়ভাবে পাঠানো হয় এবং ৭ দিনের মধ্যে আন্তর্জাতিকভাবে বিতরণ করা হয়; ১.৫ দিনের বিনামূল্যে অপারেশন প্রশিক্ষণ প্রদান; দূরবর্তী ডিবাগিং সমর্থন (কম্পিউটার ভিত্তিক, মডুলার সমাধান কনফিগারেশন গাইডেন্স সহ) ।
8প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আমাদের সহযোগিতার জন্য ন্যূনতম অর্ডার পরিমাণ কত?
উত্তরঃ আমরা স্টক পণ্যগুলির জন্য 1 পিসির ছোট ট্রেল অর্ডার সমর্থন করি।
প্রশ্নঃ আমি কিভাবে পণ্য সম্পর্কে আরো জানতে পারি?
উত্তরঃ দয়া করে আপনার ইমেইল ঠিকানা দিন এবং আমরা আপনাকে আপনার ইলেকট্রনিক নমুনা বই পাঠিয়ে দেব।
প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উত্তরঃ সাধারণত 40% টি/টি ডিপোজিট, চালানের আগে পুরো টাকা পরিশোধ করুন।
প্রশ্ন: আমার অর্ডারের সময়সীমা কত?
উত্তরঃ ডায়নামোমিটার উৎপাদন চক্র 6-8 সপ্তাহ, সেন্সর উৎপাদন চক্র 2-3 সপ্তাহ, অন্যান্য পণ্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন: টেস্ট বেঞ্চের সামগ্রিক সমাধান কিভাবে পাওয়া যায়?
উত্তরঃ আপনার ইমেইল ঠিকানা দিন, আমাদের প্রযুক্তিগত কর্মীরা আপনার সাথে বিস্তারিত পরিকল্পনা সম্পর্কে যোগাযোগ করবে।
প্রশ্ন: আমি কি আপনার কারখানাটি দেখতে আসতে পারি?
উত্তর: অবশ্যই, আপনি সবসময়ই স্বাগত জানাই।
