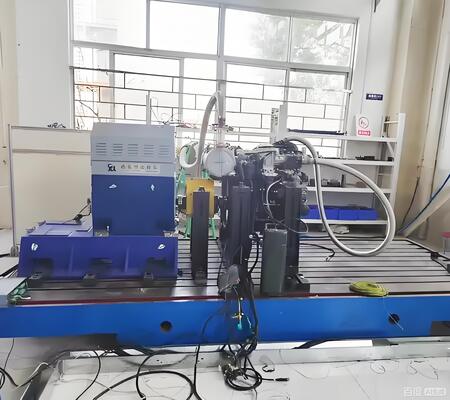

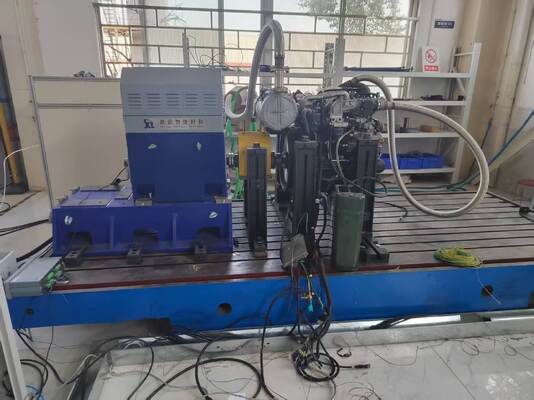

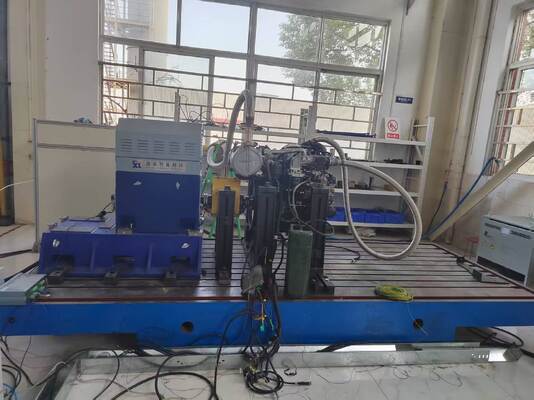

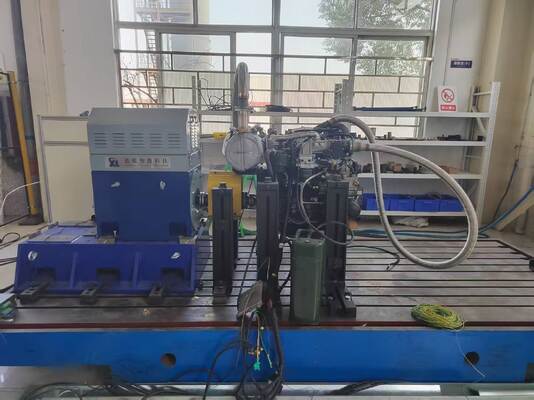

SSCD355-1500-3800 355kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম
১।SSCD355-1500-3800 355kW ডিজেলইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম বর্ণনা
355kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম একটি উচ্চ-ক্ষমতা সম্পন্ন এসি বৈদ্যুতিক ডায়নামোমিটারকে মূল পরীক্ষার একক হিসেবে ব্যবহার করে এবং এটিকে একটি আমদানি করা চার-কোয়াড্রেন্ট সক্রিয় পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেমের সাথে সজ্জিত করা হয়েছে, যা নিয়ন্ত্রণ কোর হিসেবে কাজ করে এবং চার-কোয়াড্রেন্ট অপারেশন মোড সমর্থন করে। পরীক্ষার সময় উৎপন্ন বৈদ্যুতিক শক্তি সরাসরি গ্রিডে ফেরত পাঠানো যেতে পারে, যা দক্ষ শক্তি পুনরুদ্ধার নিশ্চিত করে। এটি আপগ্রেড করা XLE-3000 পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে, যার শক্তিশালী গণনা এবং প্রক্রিয়াকরণ ক্ষমতা রয়েছে এবং এটি জাতীয় প্রবিধান এবং গ্রাহক-নির্ধারিত স্পেসিফিকেশন অনুযায়ী বিভিন্ন পরীক্ষার চক্র স্বয়ংক্রিয়ভাবে সম্পন্ন করতে পারে। এটি ক্ষণস্থায়ী জ্বালানী খরচ মিটার, ধ্রুবক তাপমাত্রা ডিভাইস এবং নির্গমন পরীক্ষার সরঞ্জামের মতো বিভিন্ন বাহ্যিকauxiliary সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ। একটি উচ্চ-নির্ভুল ডেটা অধিগ্রহণ ব্যবস্থার মাধ্যমে, এটি ইঞ্জিন অপারেটিং প্যারামিটারগুলি সম্পূর্ণরূপে সংগ্রহ করে, রিয়েল-টাইম রেকর্ডিং, বুদ্ধিমান প্রক্রিয়াকরণ এবং ভিজ্যুয়াল ডিসপ্লে উপলব্ধি করে এবং স্বয়ংক্রিয়ভাবে মানসম্মত পরীক্ষার রিপোর্ট তৈরি করে।
| আইটেম |
বর্ণনা |
বির্যান্ড |
| বৈদ্যুতিক ডায়নামোমিটার |
রেটেড পাওয়ার 355kW, সর্বোচ্চ গতি 3800rpm। |
সিলং |
| টর্ক ফ্ল্যাঞ্জ |
টর্ক পরিমাপের নির্ভুলতা ±0.2% FS |
HBM |
| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
রেটেড ক্যাপাসিটি ≥ 400kVA, আউটপুট ফ্রিকোয়েন্সি 0-100Hz, নিয়ন্ত্রণ প্রতিক্রিয়া সময় ≤ 1ms |
ABB |
| XLE-1000 পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা এবং নিয়ন্ত্রণ সফটওয়্যার |
নমুনা ফ্রিকোয়েন্সি ≥1000Hz, কাস্টম টেস্ট লুপ সম্পাদনা সমর্থন করে এবং একাধিক প্রোটোকল ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ। |
সিলং |
| ডেটা অধিগ্রহণ ব্যবস্থা |
তাপমাত্রা পরিমাপের সীমা: -40°C থেকে 1200°C; চাপ পরিমাপের সীমা: 0-20MPa; ডেটা অধিগ্রহণ নির্ভুলতা: ±0.1% FS |
HBM |
| কুল্যান্ট তাপমাত্রা নিয়ন্ত্রণ ডিভাইস |
তাপমাত্রা নিয়ন্ত্রণের সীমা: 5°C থেকে 100°C; তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা: ±0.5°C; সর্বোচ্চ প্রবাহের হার: 80L/min |
সিলং |
| ক্ষণস্থায়ী জ্বালানী খরচ মিটার সিস্টেম |
পরিমাপের সীমা: 0.1~100L/h; পরিমাপের নির্ভুলতা: ±0.2% FS; প্রতিক্রিয়া সময়: ≤5ms |
সিলং |
| অস্বচ্ছ ধোঁয়া মিটার |
পরিমাপের সীমা: 0~100% অস্বচ্ছতা; রেজোলিউশন: 0.1%; প্রতিক্রিয়া সময়: ≤100ms |
AVL 439 |
| বৈদ্যুতিক থ্রোটল |
আউটপুট ভোল্টেজ সীমা 0-5V/0-2.5V/0-10V থেকে নিয়মিত, আউটপুট নির্ভুলতা ±0.1% FS |
সিলং |
| পিস্টন লিকেজ মিটার |
পরিমাপের সীমা: 0~500 L/min; পরিমাপের নির্ভুলতা: ±1% FS |
সিলং |
| ইন্টারকুলড ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ ডিভাইস |
তাপমাত্রা নিয়ন্ত্রণের সীমা: 10°C থেকে 80°C; তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা: ±0.5°C; সর্বোচ্চ শীতলীকরণ ক্ষমতা: 60kW। |
সিলং |
| নির্গমন বিশ্লেষণ ব্যবস্থা |
পরিমাপের নির্ভুলতা ±1% FS, প্রতিক্রিয়া সময় ≤200ms |
AVL SESAM i60 |
২।SSCD355-1500-3800355kWডিইজেলইঞ্জিনইলেকট্রিকডিায়নামোমিটার টেকনিক্যালপিারামিটার
| প্যারামিটার |
প্রযুক্তিগত সূচক |
| ডায়নামোমিটার প্রস্তুতকারক |
সিলং |
| রেটেড পাওয়ার |
355kW |
| রেটেড টর্ক |
2238Nm |
| রেটেড গতি |
1500rpm |
| সর্বোচ্চ গতি |
3800rpm |
| ধ্রুবক টর্ক গতির সীমা |
500-1500rpm |
| ধ্রুবক পাওয়ার গতির সীমা |
1500-3800rpm |
| টর্ক সেন্সর মডেল |
T120B |
| টর্ক সেন্সর প্রস্তুতকারক |
HBM |
| টর্ক সেন্সর সীমা (Nm) |
0-2500Nm |
| সঠিকতা স্তর |
0.2%FS |
| গতির পরিমাপের নির্ভুলতা |
±1rpm |
| সিস্টেম প্রতিক্রিয়া সময় |
≤5ms |
| টানা চলমান সময় |
≥24 ঘন্টা (পূর্ণ লোড) |
| শীতলীকরণ পদ্ধতি |
জোর করে জল শীতলীকরণ + বায়ু শীতলীকরণ যৌগিক শীতলীকরণ |
| সুরক্ষার স্তর |
IP54 |
| ইনসুলেশন ক্লাস |
F-লেভেল |
3।SSCD355-1500-3800355kWডিজেলইঞ্জিনবৈদ্যুতিকডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম রেফারেন্স স্ট্যান্ডার্ডগুলি
১)GB17691-2018: ভারী-শুল্ক ডিজেল যানবাহন থেকে দূষণকারীর নির্গমন সীমা এবং পরিমাপ পদ্ধতি (জাতীয় বাধ্যতামূলক স্ট্যান্ডার্ড), বিশেষ করে উচ্চ-ক্ষমতা সম্পন্ন ডিজেল ইঞ্জিনের জন্য নির্গমন পরীক্ষার প্রয়োজনীয়তা অন্তর্ভুক্ত করে।
২)GB/T 18297-2024: অটোমোবাইল ইঞ্জিনের কর্মক্ষমতা পরীক্ষার পদ্ধতি (জাতীয় প্রস্তাবিত স্ট্যান্ডার্ড), উচ্চ-ক্ষমতা সম্পন্ন অটোমোবাইল এবং প্রকৌশল সরঞ্জামের জন্য ডিজেল ইঞ্জিনের ক্ষেত্রে প্রযোজ্য।
৩)GB/T 17692-2024: অটোমোবাইল ইঞ্জিন এবং ড্রাইভ মোটরগুলির নেট পাওয়ার পরীক্ষার পদ্ধতি (জাতীয় প্রস্তাবিত স্ট্যান্ডার্ড), 355kW-শ্রেণীর ইঞ্জিনগুলির নেট পাওয়ারের সঠিক পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
৪)GB/T 20891-2014: নন-রোড মোবাইল যন্ত্রপাতিতে ব্যবহৃত ডিজেল ইঞ্জিন থেকে নির্গমন দূষণকারীর নির্গমন সীমা এবং পরিমাপ পদ্ধতি, নির্মাণ যন্ত্রপাতি, জাহাজ এবং অন্যান্য ক্ষেত্রে উচ্চ-ক্ষমতা সম্পন্ন ইঞ্জিন পরীক্ষার জন্য প্রযোজ্য।
৪।SSCD355-1500-3800 355kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম প্রযুক্তিগতসুবিধা
১)অতি-উচ্চ নির্ভুলতা পরীক্ষা:একটি 0.03% FS উচ্চ-নির্ভুলতা টর্ক সেন্সর এবং একটি 1000Hz উচ্চ-গতির ডেটা অধিগ্রহণ ব্যবস্থা দিয়ে সজ্জিত, এটি ভারী সরঞ্জাম, সামুদ্রিক শক্তি ইত্যাদির নির্ভুলতা পরীক্ষার চাহিদা পূরণ করে এবং পরীক্ষার ডেটার শক্তিশালী ট্রেসেবিলিটি রয়েছে।
২)বিস্তৃত অপারেটিং অবস্থার অভিযোজনযোগ্যতা:500-3800rpm এর বিস্তৃত গতি সীমার মধ্যে পরীক্ষা সমর্থন করে, ধ্রুবক টর্ক এবং ধ্রুবক পাওয়ার সীমার মধ্যে নির্বিঘ্ন সংযোগ সহ। এটি হঠাৎ লোড পরিবর্তন এবং ক্রমাগত পরিবর্তনশীল অপারেটিং অবস্থার মতো জটিল পরিস্থিতি অনুকরণ করতে পারে এবং বৃহৎ স্থানচ্যুতি এবং উচ্চ ক্ষমতার ডিজেল ইঞ্জিনগুলির শক্তি কর্মক্ষমতা, নির্ভরযোগ্যতা, নির্গমন এবং অন্যান্য দিকগুলির ব্যাপক পরীক্ষার জন্য উপযুক্ত।
৩)অত্যন্ত শক্তি-সাশ্রয়ী এবং দক্ষ:এটি একটি চার-পর্যায়ের LC ফিল্টার + IGBT মডুলার সমান্তরাল কারেন্ট শেয়ারিং শক্তি প্রতিক্রিয়া ডিজাইন গ্রহণ করে, যার 99.1% প্রতিক্রিয়া দক্ষতা রয়েছে, যা ঐতিহ্যবাহী প্রতিরোধক-লোডযুক্ত ডায়নামোমিটারের তুলনায় 35% এর বেশি শক্তি খরচ কমিয়ে দেয়, বছরে 450,000 ইউয়ানের বেশি বিদ্যুতের খরচ বাঁচায়, যা সবুজ পরীক্ষার ধারণার সাথে সঙ্গতিপূর্ণ।
৪)সিস্টেম স্থিতিশীল এবং নির্ভরযোগ্য:এটি ABB ভারী-শুল্ক ফ্রিকোয়েন্সি কনভার্টার সিস্টেম, HBM উচ্চ-নির্ভুলতা সেন্সর এবং Xunlan কাস্টমাইজড পরিমাপ এবং নিয়ন্ত্রণ সফ্টওয়্যারকে একত্রিত করে এবং এতে একাধিক ফল্ট ডায়াগনোসিস, ওভারলোড সুরক্ষা এবং তাপমাত্রা নিরীক্ষণ ফাংশন রয়েছে। এটি 24-ঘন্টা অবিচ্ছিন্ন উচ্চ-লোড অপারেশন নিশ্চিত করতে পারে এবং ব্যর্থতার মধ্যে গড় সময় (MTBF) 8,000 ঘন্টার বেশি।
৫)পূর্ণ-মাত্রিক সামঞ্জস্যতা:GB17691 এবং GB/T 18297-এর মতো একাধিক জাতীয় এবং শিল্প মান মেনে চলে এবং বাণিজ্যিক যানবাহন, নির্মাণ যন্ত্রপাতি, জাহাজ, জেনারেটর সেট এবং অন্যান্য ক্ষেত্রে 355kW-শ্রেণীর ডিজেল ইঞ্জিনের সাথে সামঞ্জস্যপূর্ণ। এটি পাওয়ার পারফরম্যান্স, নির্গমন বৈশিষ্ট্য, জ্বালানী অর্থনীতি এবং নির্ভরযোগ্যতার মতো বিভিন্ন পরীক্ষার প্রয়োজনীয়তা সমর্থন করে এবং একাধিক ব্র্যান্ডের ইঞ্জিন ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ।
৬)বুদ্ধিমান এবং সুবিধাজনক অপারেশন:XLE -1000 পরীক্ষা এবং নিয়ন্ত্রণ সফ্টওয়্যার একটি ভিজ্যুয়াল অপারেশন ইন্টারফেস, কাস্টম টেস্ট প্রক্রিয়া সম্পাদনা, স্বয়ংক্রিয় রিপোর্ট তৈরি এবং Excel/PDF ফরম্যাটে ডেটা রপ্তানি সমর্থন করে। এটি দূরবর্তী পর্যবেক্ষণ এবং ডেটা ট্রান্সমিশনও সমর্থন করে, যা অপারেশনাল থ্রেশহোল্ড কমিয়ে দেয় এবং পরীক্ষার দক্ষতা উন্নত করে।
৫।SSCD355-1500-3800 355kW ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম অ্যাপ্লিকেশন এলাকা
১)ভারী-শুল্ক বাণিজ্যিক গাড়ির R&D:ভারী-শুল্ক ট্রাক এবং ট্র্যাক্টরের জন্য ব্যবহৃত 355kW-শ্রেণীর ডিজেল ইঞ্জিনের জন্য, আমরা পাওয়ার পারফরম্যান্স অপটিমাইজেশন, জ্বালানী অর্থনীতির পরীক্ষা এবং নির্গমন সম্মতি যাচাইকরণ (চীন VI/B ইউরো VI) পরিচালনা করি, যা ইঞ্জিন এবং গাড়ির মিলের জন্য সঠিক ডেটা সমর্থন করে।
২)প্রকৌশল যন্ত্রপাতির যাচাইকরণ:খননকারী, ক্রেন এবং লোডারগুলির মতো প্রকৌশল যন্ত্রপাতির কঠোর কাজের পরিস্থিতি অনুকরণ করে, যার মধ্যে ভারী লোড, হঠাৎ লোড পরিবর্তন এবং অবিচ্ছিন্ন অপারেশন অন্তর্ভুক্ত, চরম পরিবেশে ইঞ্জিনের নির্ভরযোগ্যতা, পাওয়ার আউটপুট স্থিতিশীলতা এবং জ্বালানী খরচ পরীক্ষা করার জন্য।
৩)মেরিন পাওয়ার টেস্টিং:মাঝারি এবং বড় জাহাজের প্রধান প্রপালশন ইঞ্জিনের সাথে মানানসই, এটি নেভিগেশনের সময় পরিবর্তনশীল লোড, ধ্রুবক গতি নেভিগেশন, ত্বরণ এবং হ্রাস-এর মতো অপারেটিং পরিস্থিতি অনুকরণ করে এবং প্রপালশন দক্ষতা, নির্গমন কর্মক্ষমতা এবং সহনশীলতার মতো মূল ডেটা সরবরাহ করে, যা মেরিন পাওয়ার সিস্টেমের অপটিমাইজেশন সমর্থন করে।
৪)উচ্চ-ক্ষমতা সম্পন্ন জেনারেটর সেট মূল্যায়ন:লোড স্টার্ট-আপ, ফুল-লোড অপারেশন এবং লোড সুইচিং-এর মতো পরিস্থিতিতে জেনারেটর সেটে ব্যবহৃত 355kW ডিজেল ইঞ্জিনের ভোল্টেজ স্থিতিশীলতা, ফ্রিকোয়েন্সি স্থিতিশীলতা, অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ ক্ষমতা এবং জরুরি প্রতিক্রিয়া গতি পরীক্ষা করা, জেনারেটর সেটের নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য।
৫)শিল্প বিদ্যুত সরঞ্জাম পরীক্ষা:খনন যন্ত্রপাতি, তৈলক্ষেত্র সরঞ্জাম এবং বৃহৎ কম্প্রেসারগুলির মতো শিল্প বিদ্যুত সরঞ্জামের ডিজেল ইঞ্জিনের ক্ষেত্রে প্রযোজ্য, সরঞ্জামগুলির নিরাপদ অপারেশন নিশ্চিত করার জন্য কারখানা পরীক্ষা, রক্ষণাবেক্ষণ পুনরায় পরিদর্শন এবং কর্মক্ষমতা আপগ্রেড যাচাইকরণ পরিচালনা করা।
৬)ইঞ্জিন পুনর্নির্মাণ রেটিং:পুনর্নির্মিত 355kW ডিজেল ইঞ্জিনটি পাওয়ার পারফরম্যান্স, নির্গমন সূচক এবং নির্ভরযোগ্যতা সহ সমস্ত মাত্রায় পরীক্ষা করা হয়, পুনর্নির্মিত পণ্যের গুণমান রেটিংয়ের জন্য বস্তুনিষ্ঠ এবং সঠিক পরীক্ষার ভিত্তি সরবরাহ করতে এবং পুনর্নির্মাণ শিল্পকে মানসম্মত করতে।
৬।ডিজেল ইঞ্জিন বৈদ্যুতিক ডায়নামোমিটার টেস্ট বেঞ্চ সিস্টেম মডেল তালিকা
| মডেল |
পাওয়ার (KW) |
টর্ক (Nm) |
রেটেড স্পিড (rpm) |
সর্বোচ্চ গতি (rpm) |
টর্ক পরিমাপের নির্ভুলতা |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.2%FS |
| SSCD75-1000/4000 |
75 |
716 |
1000 |
4000 |
0.2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.2%FS |
| SSCD315-1500/3800 |
315 |
2005 |
1500 |
3800 |
0.2%FS |
| SSCD355-1500/3800 |
355 |
2238 |
1500 |
3800 |
0.2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.2% FS |
| SSCD450-1500/3800 |
450 |
2865 |
1500 |
3800 |
0.2% FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.2% FS |
