SSCH37-4500-18000 37kW নিউ এনার্জি মোটর টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম
1. SSCH37-4500-18000 37kW নতুন শক্তি মোটর টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম কনফিগারেশন স্পেসিফিকেশন
| উপাদান নাম |
মূল বিশেষ উল্লেখ |
ব্র্যান্ড |

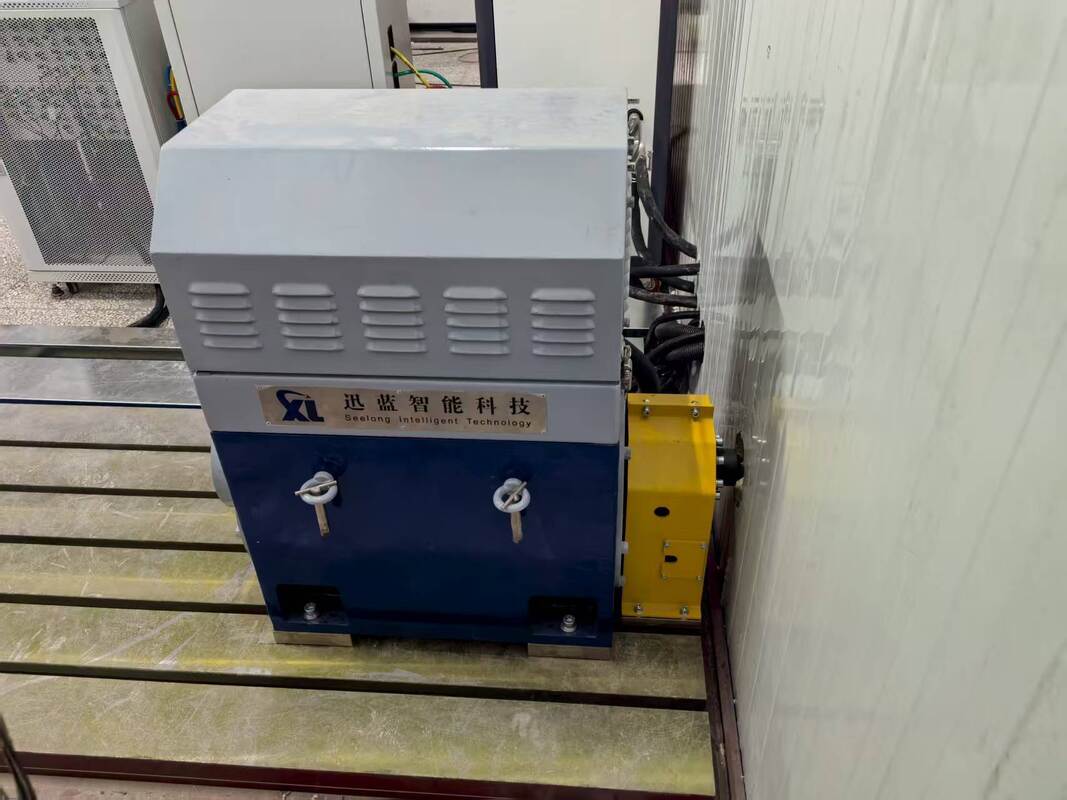

| বৈদ্যুতিক ডায়নামোমিটার |
নামমাত্র শক্তিঃ 37kW; নামমাত্র গতিঃ 4500 rpm; নামমাত্র টর্কঃ 79 Nm; সর্বোচ্চ গতিঃ 18000 rpm; জল শীতল (প্রবাহের হার ≥ 15 L/min, ছোট এবং মাঝারি শক্তি তাপ অপসারণের প্রয়োজনের জন্য উপযুক্ত) |
সিলং |
| টর্ক ফ্ল্যাঞ্জ |
পরিমাপ পরিসীমাঃ ০-২০০ এনএম; সিগন্যাল আউটপুটঃ ৪-২০ এমএ; নির্ভুলতাঃ ০.২% এফএস; পুনরাবৃত্তিযোগ্যতার ত্রুটিঃ ≤০.২% এফএস |
এইচবিএম |

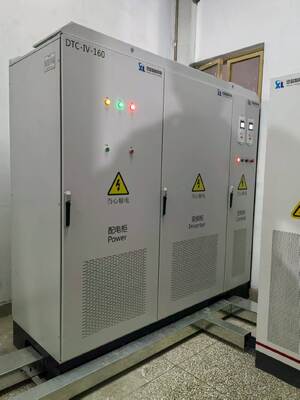

| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
ইনপুট ভোল্টেজঃ তিন-ফেজ এসি 380V ± 10%; ফ্রিকোয়েন্সিঃ 50-60Hz; ওভারকরেন্ট সুরক্ষা মানঃ 1.5 বার নামমাত্র বর্তমান (37kW নামমাত্র পাওয়ারের জন্য উপযুক্ত) |
এ বি বি |
| এক্সএলএম-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা |
কমিউনিকেশন ইন্টারফেসের মধ্যে রয়েছে EtherCAT (≤1ms) /RS485, যা ছোট এবং মাঝারি শক্তির মোটরগুলির সুনির্দিষ্ট পরিমাপ এবং নিয়ন্ত্রণকে সমর্থন করে। |
সিলং |
| তথ্য সংগ্রহ ব্যবস্থা |
ইন্টিগ্রেটেড কম্পন সংগ্রহ ইউনিট, তাপমাত্রা সংগ্রহ ইউনিট, এনালগ ইনপুট সংগ্রহ ইউনিট, এবং ডিজিটাল ইনপুট সংগ্রহ ইউনিট,ক্ষুদ্র ও মাঝারি ক্ষমতাসম্পন্ন মোটরগুলির পরামিতি পরিসরের সাথে মানিয়ে নিতে সক্ষম. |
সিলং |
| পাওয়ার অ্যানালাইজার |
ভোল্টেজ ০-৮০০ ভি; বর্তমান ০-২০০ এ; হারমোনিক ০-৫০; ডেটা আপডেট রেট ১০ এমএস, যা ৩৭ কিলোওয়াট স্তরের বৈদ্যুতিক পরামিতি পরিমাপের প্রয়োজনীয়তা পূরণ করে। |
সিলং |
| ব্যাটারি সিমুলেটর |
আউটপুট ভোল্টেজ 200-600V; আউটপুট বর্তমান 0-150A, ছোট এবং মাঝারি ক্ষমতা মোটর পাওয়ার সরবরাহের দৃশ্যকল্পের জন্য উপযুক্ত। |
সিলং |
| সংযুক্তি |
ডায়াফ্রাগম কাঠামো; নামমাত্র টর্ক 250 এনএম; অনুমোদিত গতি 20,000 rpm (প্রতি মিনিটে 18,000 rpm পর্যন্ত গতির প্রয়োজনীয়তার সাথে সামঞ্জস্যযোগ্য), টর্ক 37kW নামমাত্র পাওয়ারের সাথে মেলে। |
সিলং |
| প্রতিরক্ষামূলক কভার |
Q235 ইস্পাত প্লেট উপাদান (3 মিমি পুরু); নিরাপত্তা interlock ডিভাইস (প্রতিক্রিয়া ≤0.1s), ভারসাম্য সুরক্ষা এবং সহজ অপারেশন। |
সিলং |

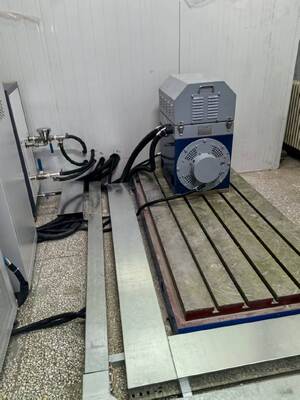

| ঢালাই লোহার প্লেট |
এইচটি৩০০ উপাদান থেকে তৈরি (টানশক্তি ≥৩০০ এমপিএ); সমতল প্লেটের মাত্রা ১৮০০ মিমি×১২০০ মিমি×১৮০ মিমি (দৈর্ঘ্য×প্রস্থ×বেধ), ছোট এবং মাঝারি শক্তির সরঞ্জামগুলির ইনস্টলেশন প্রয়োজনের জন্য উপযুক্ত। |
সিলং |
| মোটর ব্র্যাকেট |
200-400 মিমি মোটর কেন্দ্র উচ্চতা সমন্বয়; 80-200 মিমি ব্যাসার্ধের মোটরগুলির সাথে সামঞ্জস্যপূর্ণ, 37kW মোটরগুলির আকারের পরিসীমা জুড়ে। |
সিলং |
2. SSCH37-4500-18000 37kW বৈদ্যুতিক ডায়নামোমিটার প্রযুক্তিগত পরামিতি
| প্যারামিটার বিভাগ |
প্রযুক্তিগত সূচক |
| মোটর নির্মাতারা |
সিলং |
| নামমাত্র শক্তি |
৩৭ কিলোওয়াট |
| নামমাত্র টর্ক |
৭৯ এনএম |
| নামমাত্র গতি |
৪৫০০ টারপিম |
| সর্বাধিক গতি |
18000rpm |
| ধ্রুবক টর্ক স্পিড পরিসীমা |
0-4500rpm |
| ধ্রুবক শক্তি গতির পরিসীমা |
৪৫০০-১৫০০০ টারপিম |
| টর্ক সেন্সর মডেল |
টি৪০বি (এইচবিএম) |
| টর্ক সেন্সর পরিসীমা |
০-২০০ এনএম |
| নির্ভুলতার মাত্রা |
0.২% এফএস |
3. SSCH37-4500-18000 37kW নতুন শক্তি মোটর টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম সুবিধা
1) উচ্চ নির্ভুলতা পরীক্ষা:মূল উপাদানগুলি 0.2 % এফএস নির্ভুলতা অর্জন করে, গতি নিয়ন্ত্রণটি ± 1rpm হয় এবং ডেটা পুনরাবৃত্তিযোগ্যতা দুর্দান্ত, ক্ষুদ্র নতুন শক্তির মোটরের জন্য গবেষণা ও উন্নয়ন স্তরের সূক্ষ্ম-দানা পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
2) বিস্তৃত সামঞ্জস্য:0-18000rpm গতি + 0-200Nm টর্ক কভারেজ, 4500-15000rpm বিস্তৃত ধ্রুবক শক্তি পরিসীমা, 37kW শ্রেণীর মাইক্রো নতুন শক্তি যানবাহনের উচ্চ গতির অপারেশন পরীক্ষার প্রয়োজনের জন্য নিখুঁতভাবে উপযুক্ত,ক্ষুদ্র শিল্প সরঞ্জাম, এবং পোর্টেবল শক্তি সঞ্চয় সিস্টেম মোটর.
3) দ্রুত গতিশীল প্রতিক্রিয়া:ফ্রিকোয়েন্সি কনভার্টার সিস্টেমের 5 এমএস প্রতিক্রিয়া সময় রয়েছে, হালকা সরঞ্জামগুলির বাস্তব-বিশ্বের অপারেটিং শর্ত যেমন স্টার্ট-আপ, ত্বরণ এবং হঠাৎ লোড পরিবর্তনগুলি সঠিকভাবে সিমুলেট করে।এবং বিশেষ করে উচ্চ গতির অপারেটিং দৃশ্যকল্পে গতিশীল কর্মক্ষমতা পরীক্ষার জন্য উপযুক্ত.
৪) ব্যাপক তথ্য সংগ্রহ:একযোগে প্রধান পরামিতি যেমন কম্পন, তাপমাত্রা, ভোল্টেজ / বর্তমান / harmonics,এবং উচ্চ গতির অপারেশনের অধীনে ছোট এবং মাঝারি শক্তির মোটরগুলির সমস্ত মূল পারফরম্যান্স ডেটা রেকর্ড করে.
৫) উচ্চ নিরাপত্তা নিশ্চিতকরণ:Q235 ইস্পাত প্লেট সুরক্ষা কভার + HT300 উচ্চ অনমনীয়তা প্লেট, 0.1s দ্রুত প্রতিক্রিয়া নিরাপত্তা interlock সঙ্গে যুক্ত, 18000rpm উচ্চ গতি অপারেশন দৃশ্যকল্প জন্য শক্তিশালী সুরক্ষা নকশা,হালকা সরঞ্জামগুলির পরীক্ষার ঝুঁকি দূরীকরণ, একই সাথে সহজ অপারেশন নিশ্চিত করে।
৬) অত্যন্ত কার্যকর পরীক্ষার প্রক্রিয়া:স্বয়ংক্রিয় অপারেশন ম্যানুয়াল হস্তক্ষেপ হ্রাস করে, একটি ছোট মোটরের জন্য ≤20 মিনিটের পরীক্ষার চক্রের সাথে, গবেষণা ও উন্নয়ন এবং ছোট লটের মান পরিদর্শন দক্ষতা উল্লেখযোগ্যভাবে উন্নত করে,এবং উচ্চ গতির মোটরগুলির দ্রুত পুনরাবৃত্তি পরীক্ষার প্রয়োজনের সাথে খাপ খাইয়ে নেওয়া.
4. SSCH37-4500-18000 37kW নতুন শক্তি মোটর টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম সাধারণ অ্যাপ্লিকেশন
১) ক্ষুদ্রnইউইনার্জিvহুইসেলdরিভmকর্মচারী:৩৭ কিলোওয়াট ক্ষুদ্র বৈদ্যুতিক গাড়ির ড্রাইভ ইঞ্জিনের সাথে সামঞ্জস্যপূর্ণ, যেমন উইলিং হংকুয়াং মিনিভ এবং চ্যাঙ্গান লুমিন,হাই স্পিড পাওয়ার আউটপুট সহ সমস্ত মাত্রায় ব্যাপক পরীক্ষার সমাপ্তি, উচ্চ গতির শক্তি দক্ষতা বক্ররেখা, গতিশীল প্রতিক্রিয়া এবং স্থায়িত্ব, গবেষণা ও উন্নয়ন যাচাইকরণ এবং ভর উত্পাদন মান পরিদর্শন জুড়ে।
2) ছোট শিল্প সরঞ্জাম জন্য মোটর:লোড দক্ষতা এবং অবিচ্ছিন্ন উচ্চ-গতির অপারেশনের নির্ভরযোগ্যতা পরীক্ষা 37kW- শ্রেণীর উচ্চ-গতির সরঞ্জাম যেমন ছোট উচ্চ-গতির জল পাম্প, উচ্চ-গতির ফ্যান,এবং সুনির্দিষ্ট কনভেয়র বেল্ট মোটর, যা হালকা শিল্পে শক্তি সঞ্চয়কারী সংস্কার এবং উচ্চ গতির আপগ্রেডের ক্ষেত্রে অবদান রাখে।
3) পোর্টেবল শক্তি সঞ্চয় সিস্টেম মোটর:তাপমাত্রার পরিবর্তন, কম্পনের মাত্রা, and range stability of the high-speed motor (the motor that powers the portable energy storage power supply) to ensure the safety performance of outdoor energy storage devices under high-speed operation.
৪) গবেষণা ও উন্নয়ন ও গুণমান পরিদর্শন:GB/T 18488-2015 এবং GB/T 1032-2012 এর মতো মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ, নতুন 37kW উচ্চ গতির মোটরগুলির পারফরম্যান্স যাচাইকরণ এবং ছোট ব্যাচের ভর উত্পাদন মান পরিদর্শন সমর্থন করে,উচ্চ গতির অপারেটিং অবস্থার অধীনে সম্মতি প্রয়োজনীয়তা পূরণ.
৫) গবেষণা ও শিক্ষা:এটি বিশ্ববিদ্যালয় ও গবেষণা প্রতিষ্ঠানগুলির জন্য একটি ছোট হাই স্পিড মোটর পারফরম্যান্স টেস্টিং প্ল্যাটফর্ম সরবরাহ করে, যা 37kW শ্রেণীর হাই স্পিড মোটর গবেষণা প্রকল্প এবং শিক্ষামূলক প্রদর্শনীর জন্য উপযুক্ত।এবং পরিচালনা করা সহজ.
5. 37kW নতুন শক্তি মোটর টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম রেফারেন্স স্ট্যান্ডার্ড
১) GB/T 18488.1-2015 বৈদ্যুতিক যানবাহনের ড্রাইভ মোটর সিস্টেম - পার্ট 1: প্রযুক্তিগত প্রয়োজনীয়তা
২) GB/T 18488.2-2015 বৈদ্যুতিক যানবাহনের জন্য মোটর ড্রাইভ সিস্টেম Part 2: পরীক্ষার পদ্ধতি
৩) জিবি/টি ১০৩২-২০১২ তিন-ফেজ ইন্ডাকশন মোটরের জন্য পরীক্ষার পদ্ধতি
৪) GB/T 28046.3-2011 সড়ক যানবাহন √ পরিবেশগত অবস্থা এবং বৈদ্যুতিক ও ইলেকট্রনিক সরঞ্জামগুলির পরীক্ষা √ অংশ 3: যান্ত্রিক লোড
6মোটর টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম মডেল তালিকা
| মডেল |
নামমাত্র শক্তি (কেডব্লিউ) |
নামমাত্র টর্ক (এনএম) |
নামমাত্র গতি (rpm) |
সর্বাধিক গতি (rpm) |
ধ্রুবক শক্তি পরিসীমা (rpm) |
ধ্রুবক টর্ক রেঞ্জ (rpm) |
টর্ক পরিমাপের সঠিকতা
(%FS)
|
| SSCH30-4500/18000 |
30 |
64 |
4500 |
18000 |
৪৫০০-১৫০০০ |
0-4500 |
0.০৫/০১/০2 |
| SSCH37-4500/18000 |
37 |
79 |
4500 |
18000 |
৪৫০০-১৫০০০ |
0-4500 |
0.০৫/০১/০2 |
| SSCH45-4500/18000 |
45 |
95 |
4500 |
18000 |
৪৫০০-১৫০০০ |
0-4500 |
0.০৫/০১/০2 |
| এসএসসিএইচ৫৫-৪০০০/১৫০০০ |
55 |
132 |
4000 |
15000 |
৪৫০০-১৫০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH60-4000/15000 |
60 |
143 |
4000 |
15000 |
৪০০০-১৫০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH90-4000/15000 |
90 |
215 |
4000 |
15000 |
৪০০০-১৫০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH110-4000/15000 |
110 |
263 |
4000 |
15000 |
৪০০০-১৫০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH132-4000/15000 |
132 |
315 |
4000 |
15000 |
৪০০০-১৫০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH160-4000/15000 |
160 |
382 |
4000 |
15000 |
৪০০০-১৫০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH200-4000/12000 |
200 |
477 |
4000 |
12000 |
৪০০০-১২০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| এসএসসিএইচ২৫০-৪০০০/১২০০০ |
250 |
597 |
4000 |
12000 |
৪০০০-১২০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH300-4000/10000 |
300 |
716 |
4000 |
10000 |
৪০০০-১০০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH350-4000/10000 |
350 |
836 |
4000 |
10000 |
৪০০০-১০০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
| SSCH400-4000/10000 |
400 |
955 |
4000 |
10000 |
৪০০০-১০০০০ |
০-৪০০০ |
0.০৫/০১/০2 |
কাস্টমাইজড সার্ভিস সমর্থন করে: গতি পরিসীমা, টর্ক পরিসীমা, পরীক্ষা সফটওয়্যার ফাংশন, এবং বিশেষ পরিবেশ অভিযোজন সমাধান প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
7ডেলিভারি এবং বিক্রয়োত্তর সহায়তা
ডেলিভারি সেবা
1) স্ট্যান্ডার্ড মডেলs: ৯০ দিনের মধ্যে জাহাজ (প্রসবের আগে দ্রুত ইনস্টলেশন নিশ্চিত করার জন্য প্রাক-পরীক্ষা সহ) ।
২) কাস্টমাইজড মডেল: ৯০-১২০ দিনের মধ্যে ডেলিভারি, আন্তর্জাতিক সরবরাহ এবং ইউরোপ, আমেরিকা, দক্ষিণ-পূর্ব এশিয়া সহ বিশ্বের প্রধান অঞ্চলে বিতরণ,এবং মধ্যপ্রাচ্য (সমুদ্র / স্থল পরিবহন বিকল্প উপলব্ধ, নিরাপদ প্যাকেজিং এবং আর্দ্রতা-প্রতিরোধী এবং মরিচা-প্রতিরোধী চিকিত্সা সহ) ।
৩) সহায়ক সেবা: আমরা সম্পূর্ণ সিই এবং আইএসও সার্টিফিকেশন ডকুমেন্টস এবং উত্পাদন শংসাপত্র সরবরাহ করি,এবং একটি ডেডিকেটেড লজিস্টিক বিশেষজ্ঞ কাস্টমস ক্লিয়ারেন্সে সহায়তা করার জন্য পুরো প্রক্রিয়া জুড়ে অনুসরণ করবে এবং সাইটে বড় সরঞ্জামগুলির নিরাপদ এবং সময়মতো বিতরণ নিশ্চিত করবে.
বিক্রয়োত্তর সহায়তা
১) গ্যারান্টিসিঅঙ্গীকার: মূল উপাদানগুলির জন্য ১ বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন রক্ষণাবেক্ষণ; ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে সমস্যা সমাধান এবং মেরামত পরিষেবা, মানবিক ত্রুটির কারণে ক্ষতি ব্যতীত।
২) প্রযুক্তিগত সহায়তা: 24/7 দ্বিভাষিক পরিষেবা (ইংরেজি এবং চীনা), প্রতিক্রিয়া সময় ≤ 4 ঘন্টা
৩) ইনস্টলেশন, কমিশনিং এবং প্রশিক্ষণ পরিষেবা: ব্যবহারকারী সাইটে প্রাথমিক ইনস্টলেশনের জন্য দায়ী। সাইলেং সাইটে গাইডেন্স প্রদানের জন্য দুটি পেশাদার প্রযুক্তিবিদ প্রেরণ করবে (সরঞ্জাম অবস্থান এবং ক্যালিব্রেশন সহ),এবং পাইপলাইন / লাইন সংযোগ স্পেসিফিকেশন)সরঞ্জামগুলি সম্পূর্ণরূপে আমাদের দ্বারা পরিচালিত হবে (পাওয়ার-অন টেস্টিং, প্যারামিটার ক্যালিব্রেশন এবং সিস্টেম লিঙ্কিং টেস্টিং সহ);৩ দিনের বিনামূল্যে পেশাদার অপারেশন প্রশিক্ষণ প্রদান করা হবে (যার মধ্যে সরঞ্জাম অপারেশন অন্তর্ভুক্ত), প্যারামিটার সেটিং, দৈনিক রক্ষণাবেক্ষণ এবং ত্রুটি সমাধান) যাতে অপারেটররা বড় আকারের সরঞ্জাম ব্যবহারে দক্ষতা অর্জন করে।
৪) দূরবর্তী পরিষেবা: কম্পিউটার, সিস্টেম আপগ্রেড এবং মডুলার সমাধান কনফিগারেশন গাইডেন্সের মাধ্যমে দূরবর্তী ডিবাগিং সমর্থন করে, ব্যবহারের সময় দ্রুত প্রযুক্তিগত সমস্যা সমাধান করে এবং ডাউনটাইম ক্ষতি হ্রাস করে।
8প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আমাদের সহযোগিতার জন্য ন্যূনতম অর্ডার পরিমাণ কত?
উত্তরঃ আমরা স্টক পণ্যগুলির জন্য 1 পিসির ছোট ট্রেল অর্ডার সমর্থন করি।
প্রশ্নঃ আমি কিভাবে পণ্য সম্পর্কে আরো জানতে পারি?
উত্তরঃ দয়া করে আপনার ইমেইল ঠিকানা দিন এবং আমরা আপনাকে আপনার ইলেকট্রনিক নমুনা বই পাঠিয়ে দেব।
প্রশ্ন: আপনার পেমেন্টের মেয়াদ কত?
উত্তরঃ সাধারণত 40% টি/টি ডিপোজিট, চালানের আগে পুরো টাকা পরিশোধ করুন।
প্রশ্ন: আমার অর্ডারের সময়সীমা কত?
উত্তরঃ ডায়নামোমিটার উৎপাদন চক্র 6-8 সপ্তাহ, সেন্সর উৎপাদন চক্র 2-3 সপ্তাহ, অন্যান্য পণ্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন: টেস্ট বেঞ্চের সামগ্রিক সমাধান কিভাবে পাওয়া যায়?
উত্তরঃ আপনার ইমেইল ঠিকানা দিন, আমাদের প্রযুক্তিগত কর্মীরা আপনার সাথে বিস্তারিত পরিকল্পনা সম্পর্কে যোগাযোগ করবে।
প্রশ্ন: আমি কি আপনার কারখানাটি দেখতে আসতে পারি?
উত্তর: অবশ্যই, আপনি সবসময়ই স্বাগত জানাই।
