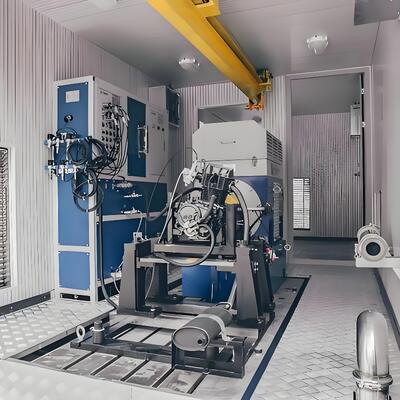

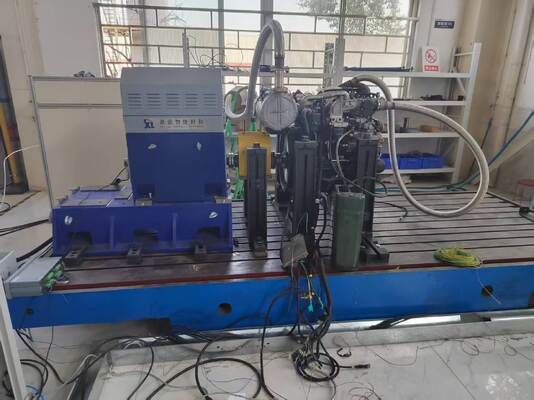

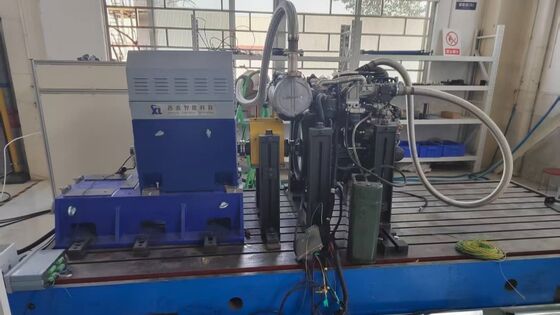

SSCG90-3000/10000 90কিলোওয়াটইউএভি ইঞ্জিন পরীক্ষাডায়নামোমিটারবেঞ্চসিস্টেম
1. এসএসসিজি 90-3000/10000 90kW ইউএভি ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম রচনা বর্ণনা
এসএসসিজি৯০-৩০০০/১০০০০ ৯০ কিলোওয়াট ইউএভি ইঞ্জিন টেস্টিং বেঞ্চ একটি ব্যাপক টেস্টিং সিস্টেম যা বিশেষভাবে মাঝারি ও উচ্চ ক্ষমতা সম্পন্ন ইউএভি ইঞ্জিনের গবেষণা ও যাচাইয়ের জন্য ডিজাইন করা হয়েছে।এই সিস্টেমে একটি উচ্চ নির্ভুলতা বৈদ্যুতিক ডাইনোমোমিটার অন্তর্ভুক্ত, একটি মডুলার পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা, এবং একটি মাল্টি-চ্যানেল ডেটা সংগ্রহ ইউনিট, যা মূল পারফরম্যান্স পরামিতি যেমন টর্ক, গতি, ক্ষমতা,এবং 90kW শ্রেণীর টার্বোশ্যাফ্ট / টার্বোপ্রপ ইঞ্জিনগুলির জ্বালানী খরচ.
| উপাদান নাম |
মূল বিশেষ উল্লেখ |
ব্র্যান্ড |
| SSCG90-3000/10000 বৈদ্যুতিক ডায়নামোমিটার |
শক্তিঃ 90KW, নামমাত্র গতিঃ 3000rpm, সর্বোচ্চ গতিঃ 10000rpm, নামমাত্র টর্কঃ 286Nm, ধ্রুবক শক্তি গতি পরিসীমাঃ 3000-10000rpm, ধ্রুবক টর্ক গতি পরিসীমাঃ 0-3000rpm, বায়ু শীতল |
সিলং |
| টর্ক ফ্ল্যাঞ্জ |
0-500Nm, নির্ভুলতাঃ 0.2% FS |
এইচবিএম |
| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
এবিবি ব্র্যান্ড, ৯০ কিলোওয়াট, তিন-ফেজ এসি ৩৮০ ভি ± ১০% ইনপুট ভোল্টেজ, ওভারলোড, ওভারভোল্টেজ এবং ওভারহিটিং এর বিরুদ্ধে একাধিক সুরক্ষা সহ। |
এ বি বি |
| এক্সএলই-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা |
ইন্ডাস্ট্রিয়াল পিসিঃ আইপিসি 710; সিপিইউঃ ইন্টেল কোর আই 7; মেমরিঃ 32 গিগাবাইট ডিডিআর 4; হার্ড ড্রাইভঃ 1TB এসএসডি; প্রাক ইনস্টলড এক্সএলই -1000 পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম সফ্টওয়্যার (রিয়েল টাইম ডেটা অধিগ্রহণ, বক্ররেখা বিশ্লেষণ সমর্থন করে,এবং রিপোর্ট জেনারেশন) |
সিলং |
| তথ্য সংগ্রহ ব্যবস্থা |
নিম্ন তাপমাত্রা অধিগ্রহণ মডিউল (৬টি চ্যানেল), উচ্চ তাপমাত্রা অধিগ্রহণ মডিউল (৮টি চ্যানেল), অ্যানালগ অধিগ্রহণ মডিউল (৮টি চ্যানেল), নিম্ন তাপমাত্রা অধিগ্রহণ সেন্সর (PT100) অন্তর্ভুক্ত,একটি উচ্চ তাপমাত্রা সেন্সর, একটি চাপ সেন্সর, একটি বায়ুমণ্ডলীয় চাপ সেন্সর, একটি তাপমাত্রা এবং আর্দ্রতা সেন্সর, এবং একটি তথ্য সংগ্রহ বাক্স, ইত্যাদি। |
সিলং |
| সার্ভো-থ্রোটল অ্যাকচুয়েটর |
পারফরম্যান্সঃ 150N অ্যাক্টিভেশন ফোর্স, 120mm স্ট্রোক; বৈদ্যুতিন গ্যাস সিমুলেশনঃ ডুয়াল চ্যানেল 0-2.5V/5V |
সিলং |
| জ্বালানী খরচ মিটার |
ওজন টাইপ, পরিমাপ পরিসীমাঃ 5-30Kg/h, নির্ভুলতাঃ 0.2% FS |
সিলং |
| সেন্ট্রিফুগাল ভেরিয়েবল ফ্রিকোয়েন্সি ফ্যান |
পরীক্ষার অধীনে ডিভাইসের তাপ অপসারণের জন্য ব্যবহৃত; শক্তিঃ 25KW |
সিলং |
| ঐচ্ছিক - সংযোগকারী |
অনুমোদিত টর্কঃ ৩৫০ এনএম; অনুমোদিত গতিঃ ১৮০০০ r/min |
সিলং |
| ঐচ্ছিক - মোটর ক্রেট |
অ-মানক কাস্টমাইজড এল আকৃতির মোটর ব্র্যাকেট, দেয়াল বেধ > 50 মিমি |
সিলং |
| ঐচ্ছিক - কাস্ট আয়রন প্লেট |
উপাদানঃ HT300 (টান শক্তি ≥300MPa); সমতাঃ ≤0.05mm/m; পৃষ্ঠের রুক্ষতাঃ Ra≤1.6μm; শক অ্যাডমর্টস এবং কাস্ট আয়রন প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
| ঐচ্ছিক - শক শোষক |
প্রকারঃ স্প্রিং শক শোষক; নামমাত্র লোডঃ 80-200kg/ইউনিট; ডিম্পিং সহগঃ 0.2-0.3; প্রযোজ্য কম্পন ফ্রিকোয়েন্সিঃ 8-15Hz; শক শোষক এবং castালাই লোহা প্লেট উচ্চ গতির পরীক্ষার সময় স্থিতিশীলতা নিশ্চিত করে। |
সিলং |
2.SSCG90-3000/10000 90kW বৈদ্যুতিক ডায়নামোমিটার প্রযুক্তিগত পরামিতি
| পরামিতি |
বিশেষ উল্লেখ |
| মডেল |
SSCG90-3000/10000 |
| নামমাত্র শক্তি |
৯০ কিলোওয়াট |
| নামমাত্র গতি |
৩০০০ ঘূর্ণন / মিনিট |
| নামমাত্র টর্ক |
২৮৬এনএম |
| সর্বাধিক গতি |
১০০০ টারপিম |
| ধ্রুবক শক্তি গতির পরিসীমা |
৩০০০-১০০০০ টারপিএম |
| ধ্রুবক টর্ক স্পিড পরিসীমা |
0-3000rpm |
| ঠান্ডা করার পদ্ধতি |
বায়ু শীতল |
| সুরক্ষা স্তর |
আইপি ৫৪ |
| অতিরিক্ত লোড ক্ষমতা |
নামমাত্র শক্তির ১৫০% |
| টর্ক পরিমাপের সঠিকতা |
±0.2%FS |
| গতি পরিমাপের নির্ভুলতা |
± 1rpm |
3.SSCG90-3000/10000 90kW ইউএভি ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম মূল সুবিধা
1) সমস্ত অপারেটিং অবস্থার অধীনে উচ্চ নির্ভুলতা নিয়ন্ত্রণ:টর্ক ফ্ল্যাঞ্জ এবং জ্বালানি খরচ মিটার উভয়ই 0.2% FS এর উচ্চ নির্ভুলতা অর্জন করে।এটি একটি বিস্তৃত গতি পরিসীমা (0-10000rpm) উপর গতির ওঠানামা নিয়ন্ত্রণ উপলব্ধি (সাধারণ মান <±0).১%), এবং ধ্রুবক টর্ক (০-৩০০০rpm) এবং ধ্রুবক পাওয়ার (৩০০০-১০০০০rpm) মোডগুলির মধ্যে নির্বিঘ্নে স্যুইচিং, যা বিভিন্ন অপারেটিং অবস্থার অধীনে পরীক্ষার ডেটার নির্ভরযোগ্যতা এবং ধারাবাহিকতা নিশ্চিত করে।
2) চার-চতুর্ভুজ শক্তি অপ্টিমাইজেশান:বৈদ্যুতিক / জেনারেটরের দ্বৈত-মোড অপারেশন সমর্থন করে, সম্পূর্ণ শর্ত পরীক্ষার প্রয়োজন যেমন মাঝারি এবং উচ্চ ক্ষমতা ড্রোন ইঞ্জিনগুলির স্টার্ট-স্টপ, ক্রুজ এবং স্প্রিন্টের জন্য শক্তি প্রতিক্রিয়া দক্ষতা অনুকূল করে তোলে,এবং পরীক্ষার শক্তি খরচ কমানো।
৩) নমনীয় মডিউলার সম্প্রসারণ:এক্সএলই-১০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা মাল্টি-চ্যানেল ডেটা সংগ্রহের সাথে সামঞ্জস্যপূর্ণ।90kW শ্রেণীর ইঞ্জিনের বিভিন্ন মডেলের পরীক্ষার প্রয়োজনীয়তা অনুসারে কপলিং এবং শক আমস্যারগুলির মতো optionচ্ছিক উপাদানগুলি নমনীয়ভাবে মিলিত হতে পারে, বিভিন্ন পরীক্ষার দৃশ্যকল্পের সাথে মানিয়ে নেওয়া এবং সিস্টেমের পুনরায় ব্যবহারযোগ্যতা উন্নত করা।
4) উচ্চ গতির নিরাপত্তা সুরক্ষা:ফ্রিকোয়েন্সি রূপান্তর সিস্টেম ওভারলোড, ওভারভোল্টেজ এবং ওভারহিটিংয়ের জন্য একাধিক সুরক্ষা প্রক্রিয়া একীভূত করে।এটি 10 এর উচ্চ গতির অপারেশন দৃশ্যকল্পের জন্য সরঞ্জাম স্থিতিশীলতা নকশা শক্তিশালী করে,000 rpm, উচ্চ গতির পরীক্ষায় সরঞ্জামের ব্যর্থতার ঝুঁকি কার্যকরভাবে হ্রাস করে এবং পরীক্ষার প্রক্রিয়াটি নিরাপদ এবং নিয়ন্ত্রণযোগ্য তা নিশ্চিত করে।
5) কম হস্তক্ষেপ এবং স্থিতিশীল নকশা:শক আবরারটি 8-15Hz কম্পনের ফ্রিকোয়েন্সিতে সুনির্দিষ্টভাবে অভিযোজিত। HT300 ঢালাই লোহার প্লেটের উচ্চ অনমনীয়তা এবং নিম্ন কম্পনের বৈশিষ্ট্যগুলির সাথে মিলিত,এটি উচ্চ গতির অপারেশনের সময় বাহ্যিক হস্তক্ষেপকে উল্লেখযোগ্যভাবে হ্রাস করে এবং নিশ্চিত করে যে পরীক্ষার নির্ভুলতা একটি বিস্তৃত গতির পরিসরে প্রভাবিত হয় না.
4.SSCG90-3000/10000 90kW ইউএভি ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম অ্যাপ্লিকেশন এলাকা
১) ড্রোন এয়ার ভেহিকল (ইউএভি) ইঞ্জিন ডেভেলপমেন্ট:এর মধ্যে রয়েছে ৯০ কিলোওয়াট ক্ষমতাসম্পন্ন টার্বোশ্যাফ্ট/টার্বোপ্রপ ইঞ্জিনের সম্পূর্ণ প্রক্রিয়া পরীক্ষা, যা স্টার্ট-আপ, ত্বরণ, ক্রুজ এবং ব্রেকিংকে কভার করে।এটা সঠিকভাবে বিভিন্ন গতি পরিসীমা জুড়ে কর্মক্ষমতা পরামিতি যাচাই (স্থির টর্ক 0-3000rpm, ধ্রুবক শক্তি 3000-10000rpm), অনুকূলিত ইঞ্জিন ডিজাইন সমর্থন করে।
২) হালকা বিমানের শক্তি যাচাইকরণ:হালকা হেলিকপ্টার, স্বল্প দূরত্বের ট্রান্সপোর্ট ড্রোন ইত্যাদির জন্য পাওয়ার সিস্টেমের স্থায়িত্ব পরীক্ষা উচ্চ গতিতে অবিচ্ছিন্ন অপারেশনে ইঞ্জিনগুলির নির্ভরযোগ্যতা মূল্যায়ন করতে পারে (10,000 rpm) এবং উচ্চ-তাপমাত্রার খাদগুলির মতো উপাদানগুলির সামঞ্জস্যের কার্যকারিতা.
৩) এসমল এবং মাঝারি আকারের নতুন শক্তি শক্তি সিস্টেমtপ্রস্রাব:ক্ষুদ্র ও মাঝারি আকারের হাইব্রিড ড্রোনগুলির শক্তি ফিডব্যাক দক্ষতার মূল্যায়নকে সমর্থন করে, 90 কিলোওয়াট পাওয়ার স্তরের পাওয়ার সিস্টেমের জন্য শক্তি ব্যবহারের স্কিমগুলিকে অনুকূল করে তোলে,এবং ধৈর্য বাড়ায়.
4) শিল্পের উচ্চ গতির মোটর ক্যালিব্রেশন:শিল্প ড্রাইভ, এয়ারস্পেস মোটর ইত্যাদির উচ্চ নির্ভুলতা নিয়ন্ত্রণের চাহিদা পূরণের জন্য একটি বিস্তৃত গতি পরিসীমা (0-10000rpm) প্রয়োজন মধ্য-ক্ষমতা মোটরগুলির টর্ক-স্পিড বৈশিষ্ট্যযুক্ত ক্যালিব্রেশন জন্য ব্যবহৃত.
5.SSCG90-3000/10000 90kW ইউএভি ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম রেফারেন্স স্ট্যান্ডার্ড
- বৈদ্যুতিক নিরাপত্তা মানঃ আইইসি 60034-30-1 শক্তি দক্ষতা প্রয়োজনীয়তা পূরণ করে, 380V ± 10% এ সরঞ্জামের স্থিতিশীল অপারেশন নিশ্চিত করে।
- তথ্য সংগ্রহের মানঃ সেন্সরগুলির (যেমন PT100 তাপমাত্রা সেন্সর) নির্ভুলতা এবং তথ্য সংগ্রহের ধারাবাহিকতা নিশ্চিত করার জন্য ISO 10012 পরিমাপ ব্যবস্থাপনা সিস্টেম অনুসরণ করুন।
- পরিবেশগত অভিযোজনযোগ্যতার মানঃ GB/T 2423 সিরিজের পরিবেশগত পরীক্ষার প্রয়োজনীয়তা পূরণ করুন যাতে নিশ্চিত হয় যে -10°C থেকে 40°C পরিবেশে সরঞ্জামটি স্বাভাবিকভাবে কাজ করতে পারে।
6. ইউএভি ইঞ্জিন ইলেকট্রিক ডায়নামোমিটার টেস্ট বেঞ্চ মডেল তালিকা
| মডেল |
শক্তি (কেডব্লিউ) |
টর্ক (এনএম) |
নামমাত্র গতি (rpm) |
সর্বাধিক গতি (rpm) |
ধ্রুবক টর্ক রেঞ্জ (rpm) |
ধ্রুবক শক্তি পরিসীমা (rpm) |
টর্ক পরিমাপের সঠিকতা
(%FS)
|
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG160-3000/10000 |
160 |
509 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
০-৩০০০ |
৩০০০-৮০০০ |
0.০৫/০১/০2 |
| এসএসসিজি২৫০-৩০০০/৮০০০ |
250 |
796 |
3000 |
8000 |
০-৩০০০ |
৩০০০-৮০০০ |
0.০৫/০১/০2 |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
০-৩০০০ |
৩০০০-৭৫০০ |
0.০৫/০১/০2 |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
০-৩০০০ |
৩০০০-৭৫০০ |
0.০৫/০১/০2 |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
০-৩০০০ |
৩০০০-৭৫০০ |
0.০৫/০১/০2 |
কাস্টমাইজড পরিষেবাগুলি সমর্থন করেঃ গতি পরিসীমা, টর্ক পরিসীমা, পরীক্ষার সফ্টওয়্যার ফাংশন এবং বিশেষ পরিবেশ অভিযোজন সমাধানগুলি প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে।
7. ডেলিভারি এবং বিক্রয়োত্তর সহায়তা
ডেলিভারি সেবা
1) স্ট্যান্ডার্ড মডেল: ৯০ দিনের মধ্যে জাহাজ (প্রসবের আগে দ্রুত ইনস্টলেশন নিশ্চিত করার জন্য প্রাক-পরীক্ষা সহ) ।
2) কাস্টমাইজড মডেল: ৯০-১২০ দিনের মধ্যে ডেলিভারি, আন্তর্জাতিক সরবরাহ এবং ইউরোপ, আমেরিকা, দক্ষিণ-পূর্ব এশিয়া সহ বিশ্বের প্রধান অঞ্চলে বিতরণ,এবং মধ্যপ্রাচ্য (সমুদ্র / স্থল পরিবহন বিকল্প উপলব্ধ, নিরাপদ প্যাকেজিং এবং আর্দ্রতা-প্রতিরোধী এবং মরিচা-প্রতিরোধী চিকিত্সা সহ) ।
৩) সহায়ক সেবা: আমরা সম্পূর্ণ সিই এবং আইএসও সার্টিফিকেশন ডকুমেন্টস এবং উত্পাদন শংসাপত্র সরবরাহ করি,এবং একটি ডেডিকেটেড লজিস্টিক বিশেষজ্ঞ কাস্টমস ক্লিয়ারেন্সে সহায়তা করার জন্য পুরো প্রক্রিয়া জুড়ে অনুসরণ করবে এবং সাইটে বড় সরঞ্জামগুলির নিরাপদ এবং সময়মতো বিতরণ নিশ্চিত করবে.
বিক্রয়োত্তর সহায়তা
১) গ্যারান্টিঅঙ্গীকার: মূল উপাদানগুলির জন্য ১ বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন রক্ষণাবেক্ষণ; ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে সমস্যা সমাধান এবং মেরামত পরিষেবা, মানবিক ত্রুটির কারণে ক্ষতি ব্যতীত।
2) প্রযুক্তিগত সহায়তা: 24/7 দ্বিভাষিক পরিষেবা (ইংরেজি এবং চীনা), প্রতিক্রিয়া সময় ≤ 4 ঘন্টা
3) ইনস্টলেশন, কমিশনিং এবং প্রশিক্ষণ সেবা: ব্যবহারকারী সাইটে প্রাথমিক ইনস্টলেশনের জন্য দায়ী। সাইলেং সাইটে গাইডেন্স প্রদানের জন্য দুটি পেশাদার প্রযুক্তিবিদ প্রেরণ করবে (সরঞ্জাম অবস্থান এবং ক্যালিব্রেশন সহ),এবং পাইপলাইন / লাইন সংযোগ স্পেসিফিকেশন)সরঞ্জামগুলি সম্পূর্ণরূপে আমাদের দ্বারা পরিচালিত হবে (পাওয়ার-অন টেস্টিং, প্যারামিটার ক্যালিব্রেশন এবং সিস্টেম লিঙ্কিং টেস্টিং সহ);৩ দিনের বিনামূল্যে পেশাদার অপারেশন প্রশিক্ষণ প্রদান করা হবে (যার মধ্যে সরঞ্জাম অপারেশন অন্তর্ভুক্ত), প্যারামিটার সেটিং, দৈনিক রক্ষণাবেক্ষণ এবং ত্রুটি সমাধান) যাতে অপারেটররা বড় আকারের সরঞ্জাম ব্যবহারে দক্ষতা অর্জন করে।
