এসএসসিজি১৬০-৩০০০/৮০০০ ১৬০ কিলোওয়াট বড় এভিয়েশন-গ্রেড ড্রোন এয়ার ভেহিকল ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম
1.SSCG160-3000/8000 160kW এভিয়েশন-গ্রেড বড় ড্রোন এয়ারওয়েজ ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম উপাদান বর্ণনা

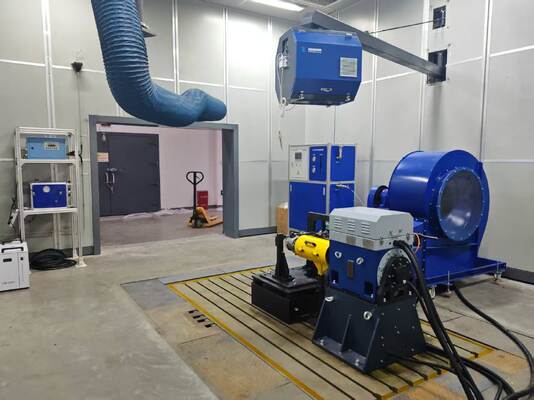

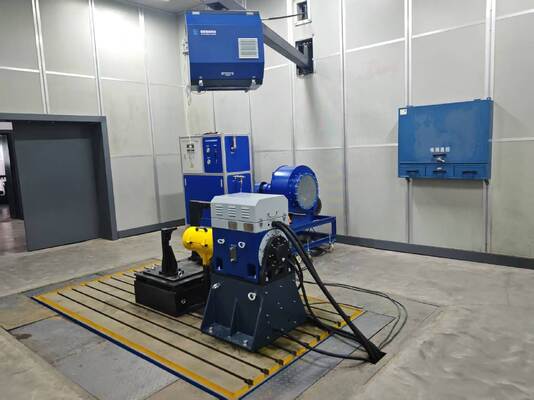

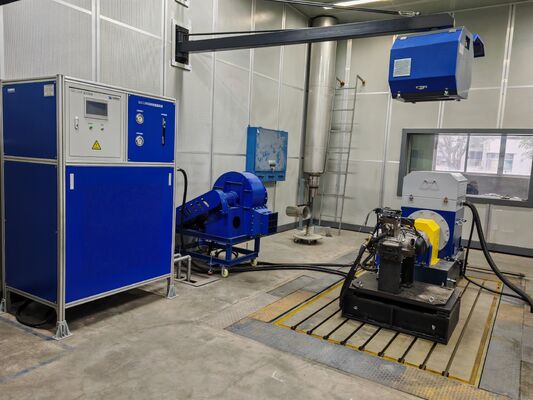

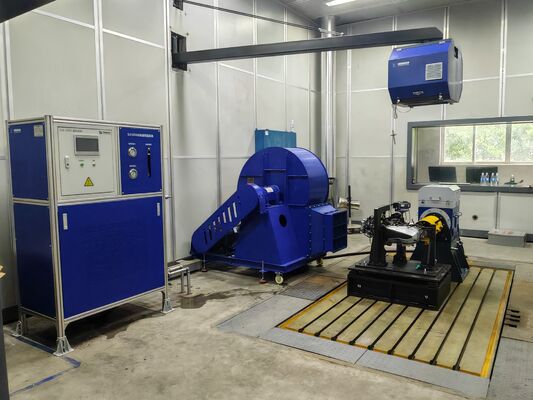

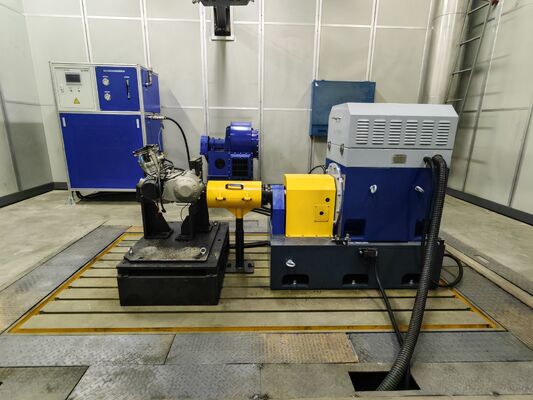

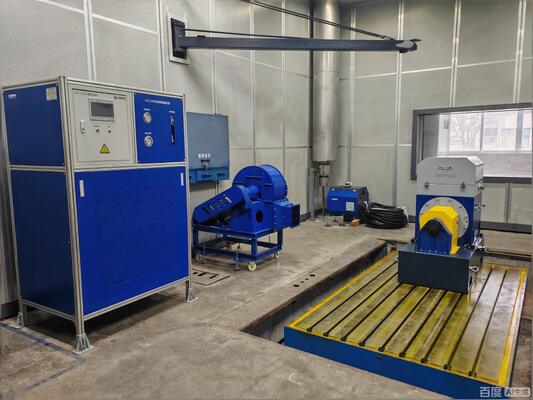

SSCG160-3000/8000 160kW Large Aviation-grade Unmanned Aerial Vehicle Engine Test Dynamometer Bench System বড় পরিবহন ড্রোনের জন্য ক্ষমতা বৃদ্ধির জন্য ডিজাইন করা হয়েছে।উঁচুতে উড়ন্ত দীর্ঘ দূরত্বের ড্রোন, এবং হালকা বিমান চলাচল। এই সিস্টেমটি, এর উচ্চ শক্ত কাঠামো এবং উচ্চ-ক্ষমতা পরিবর্তনশীল ফ্রিকোয়েন্সি ফিডব্যাক প্রযুক্তির সাথে পারফরম্যান্স, স্থায়িত্ব,উচ্চ ক্ষমতা সম্পন্ন টার্বোশ্যাফ্ট/টার্বোপ্রপ এবং ভারী তেল পিস্টন ইঞ্জিনের উচ্চ উচ্চতা সিমুলেশন এবং নির্ভরযোগ্যতা যাচাইকরণ.
| উপাদানগুলির নাম |
মূল স্পেসিফিকেশন পরামিতি |
ব্র্যান্ড |
| SSCG160-3000/8000 বৈদ্যুতিক ডায়নামোমিটার |
শক্তি 160kW, নামমাত্র গতি 3000rpm, সর্বোচ্চ গতি 8000rpm, নামমাত্র টর্ক 509Nm, ধ্রুবক টর্ক পরিসীমা 0-3000rpm, ধ্রুবক শক্তি পরিসীমা 3000-8000rpm, বায়ু শীতল |
সিলং |
| টর্ক ফ্ল্যাঞ্জ |
0-1000Nm, নির্ভুলতাঃ 0.05% FS |
এইচবিএম |
| পরিবর্তনশীল ফ্রিকোয়েন্সি ইনভার্টার সিস্টেম |
ABB ACS880 সিরিজ, সরাসরি টর্ক নিয়ন্ত্রণ প্রযুক্তি সহ, 160kW, ইনপুট ভোল্টেজ তিন-ফেজ এসি 380V±10%, অতিরিক্ত বোঝা, অতিরিক্ত ভোল্টেজ এবং অতিরিক্ত উত্তাপের বিরুদ্ধে একাধিক সুরক্ষা |
এ বি বি |
| এক্সএলই-২০০০ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা |
শিল্প নিয়ন্ত্রণ কম্পিউটারঃ আইপিসি 710; সিপিইউঃ ইন্টেল কোর আই 7; মেমরিঃ 32 জি ডিডিআর 4; হার্ড ড্রাইভঃ 1 টি এসএসডি; প্রাক ইনস্টল করা এক্সএলই -2000 পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম সফ্টওয়্যার (রিয়েল টাইম ডেটা অধিগ্রহণ সমর্থন করে,কার্ভ বিশ্লেষণ, রিপোর্ট জেনারেশন) |
সিলং |
| তথ্য সংগ্রহ ব্যবস্থা |
এর মধ্যে রয়েছে নিম্ন তাপমাত্রা অধিগ্রহণ মডিউল (৬টি চ্যানেল), উচ্চ তাপমাত্রা অধিগ্রহণ মডিউল (৮টি চ্যানেল), অ্যানালগ অধিগ্রহণ মডিউল (৮টি চ্যানেল), নিম্ন তাপমাত্রা অধিগ্রহণ সেন্সর (পিটি১০০),উচ্চ তাপমাত্রা সেন্সর, চাপ সেন্সর, বায়ুমণ্ডলীয় চাপ সেন্সর, তাপমাত্রা এবং আর্দ্রতা সেন্সর, তথ্য সংগ্রহ বক্স, ইত্যাদি |
সিলং |
| সার্ভো-থ্রোটল অ্যাকচুয়েটর |
পারফরম্যান্সঃ এক্সিকিউশন ফোর্স 150N, স্ট্রোক 120mm; বৈদ্যুতিন গ্যাস সিমুলেশনঃ ডুয়াল 0-2.5V/5V |
সিলং |
| জ্বালানী খরচ মিটার |
ওজন টাইপ, পরিমাপ পরিসীমাঃ 5-40Kg/h, নির্ভুলতাঃ 0.2% FS |
সিলং |
| সেন্ট্রিফুগাল ভেরিয়েবল ফ্রিকোয়েন্সি ফ্যান |
পরীক্ষার টুকরো ঠান্ডা করার জন্য; শক্তিঃ 25KW |
সিলং |
| ঐচ্ছিক - সংযোজক |
উচ্চ অনমনীয়তা, উচ্চ টর্ক, উচ্চ গতির ফিট |
সিলং |
| অপশনাল - মোটর ব্র্যাকেট |
ভারী দায়িত্ব অ-স্ট্যান্ডার্ড কাস্টম L আকৃতির মোটর সমর্থন |
সিলং |
| ঐচ্ছিক - ঢালাই লোহা প্লেট |
উপাদানঃ HT300; অতি উচ্চ অনমনীয়তা, কম কম্পন, উচ্চ স্থিতিশীলতা |
সিলং |
| ঐচ্ছিক - শক শোষক |
উচ্চ ক্ষমতা এবং উচ্চ টর্ক অবস্থার মধ্যে স্থিতিশীলতা জন্য ভারী দায়িত্ব স্প্রিং শক absorbers |
সিলং |
2. SSCG160-3000/8000 160kW বৈদ্যুতিক ডায়নামোমিটার কোর প্রযুক্তিগত পরামিতি
| প্যারামিটার আইটেম |
স্পেসিফিকেশন মান |
| মডেল |
এসএসসিজি১৬০-৩০০০/৮০০০ |
| নামমাত্র শক্তি |
১৬০ কিলোওয়াট |
| নামমাত্র গতি |
৩০০০ ঘূর্ণন / মিনিট |
| নামমাত্র টর্ক |
509Nm |
| সর্বাধিক ঘূর্ণন গতি |
৮০০০ টারপিম |
| ধ্রুবক টর্ক স্পিড পরিসীমা |
0-3000rpm |
| ধ্রুবক শক্তি গতি পরিসীমা |
3000-8000rpm |
| ঠান্ডা করার পদ্ধতি |
বায়ু শীতল |
| সুরক্ষা গ্রেড |
আইপি ৫৪ |
| অতিরিক্ত লোড ক্ষমতা |
150% নামমাত্র শক্তি |
| টর্ক পরিমাপের সঠিকতা |
0.০৫% এফএস |
| ঘূর্ণন গতি পরিমাপের সঠিকতা |
± 1rpm |
3.এসএসসিজি১৬০-৩০০০/৮০০০ ১৬০ কিলোওয়াট বড় বিমানের গ্রেডের ড্রোন এয়ার ভেহিকল ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম কোর শক্তি
১)উচ্চ ক্ষমতা এবং উচ্চ টর্ক জন্য পেশাদারী পরীক্ষা
160 কিলোওয়াট শ্রেণীর উচ্চ শক্তি শোষণ ক্ষমতা, 509Nm বড় টর্ক পরিসীমা, বড় ড্রোন বিমান এবং বিমান-গ্রেড শক্তি সব শর্ত পরীক্ষার জন্য পুরোপুরি মেলে।
২)অতি স্থিতিশীল এবং উচ্চ শক্ত কাঠামোর নকশা
ভারী দায়িত্বের ফ্রেম + HT300 কাস্ট আয়রন প্ল্যাটফর্ম + মাল্টি-স্টেজ শক শোষণ সিস্টেম, উল্লেখযোগ্যভাবে উচ্চ গতি এবং ভারী লোড কম্পন হ্রাস, 24 ঘন্টা অবিচ্ছিন্ন স্থায়িত্ব পরীক্ষা পূরণ করে।
৩)উচ্চ দক্ষতা শক্তি রিটার্ন এবং শক্তি সঞ্চয়
চার-চতুর্ভুজ অপারেশন, উত্পাদিত শক্তির সরাসরি গ্রিড পুনরুদ্ধার, উচ্চ-ক্ষমতা পরীক্ষার জন্য শক্তি খরচ এবং দীর্ঘমেয়াদী অপারেটিং খরচ উল্লেখযোগ্যভাবে হ্রাস করে।
৪)সম্পূর্ণ ফাংশন নিরাপত্তা সুরক্ষা সিস্টেম
অতিরিক্ত গতি, অতিরিক্ত বোঝা, অতিরিক্ত উত্তাপ, অতিরিক্ত ভোল্টেজ, ফেজ হ্রাস এবং ফুটো থেকে সুরক্ষার একাধিক স্তর বিমানের স্তরের পরীক্ষার সুরক্ষা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
৫)উচ্চ-শেষ কাস্টমাইজড সম্প্রসারণ ক্ষমতা
উচ্চ উচ্চতায় পরিবেশ সিমুলেশন, ভারী জ্বালানী সরবরাহ, কম্পন পর্যবেক্ষণ এবং নির্গমন বিশ্লেষণের মতো উচ্চ-শেষ বিকল্পগুলিকে সমর্থন করা হবে যাতে বিমান-গ্রেডের গবেষণা ও উন্নয়নের প্রয়োজনীয়তা পূরণ করা যায়।
4. এসএসসিজি১৬০-৩০০০/৮০০০ ১৬০ কিলোওয়াট বড় এভিয়েশন-গ্রেড ড্রোন এয়ার ভেহিকল ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম অ্যাপ্লিকেশন এলাকা
1) বড় পরিবহন ড্রোন এবং উচ্চ উচ্চতায় দীর্ঘস্থায়ী ড্রোনগুলির ইঞ্জিন পরীক্ষা
2) 160kW শ্রেণীর টার্বোশ্যাফ্ট/টার্বোপ্রপ্লিন এবং ভারী তেল পিস্টন ইঞ্জিনগুলির বিকাশ এবং বৈধতা
3) হালকা বিমান এবং সাধারণ বিমানের জন্য পাওয়ার সিস্টেমের পারফরম্যান্স এবং স্থায়িত্ব পরীক্ষা
৪) উচ্চ ক্ষমতাসম্পন্ন হাইব্রিড ড্রোনের জন্য শক্তি সিস্টেমের পরীক্ষা
5) পাওয়ার ট্রেন ক্যালিব্রেশন সহ বিমানের গ্রেড উচ্চ গতির মোটর
5.এসএসসিজি১৬০-৩০০০/৮০০০ ১৬০ কিলোওয়াট বড় বিমানের গ্রেডের ড্রোন এয়ারওয়েজ ইঞ্জিন টেস্ট ডায়নামোমিটার বেঞ্চ সিস্টেম রেফারেন্স স্ট্যান্ডার্ড
· জিবি/টি ১৩৩৯৬-২০১৭ পাওয়ার পরিমাপের জন্য ডায়নামোমিটার;
· JB/T 11481-2013 বৈদ্যুতিক ডায়নামোমিটার;
· JJG 653-2003 ডায়নামোমিটার সিস্টেমের যাচাইকরণ বিধি;
· জিবি/টি ১৯০২২-২০০৩ পরিমাপ ব্যবস্থাপনা সিস্টেম ∙ পরিমাপ প্রক্রিয়া এবং পরিমাপ সরঞ্জামের জন্য প্রয়োজনীয়তা;
· জিবি ৫২২৬.১২০১৯ মেশিনের নিরাপত্তা ∙ মেশিনের বৈদ্যুতিক সরঞ্জাম ∙ ১ম অংশঃ সাধারণ প্রয়োজনীয়তা;
· GB/T 2423 বৈদ্যুতিক ও ইলেকট্রনিক পণ্যের পরিবেশগত পরীক্ষা।
6. ইউএভি ইঞ্জিন ইলেকট্রিক ডায়নামোমিটার টেস্ট বেঞ্চ মডেল তালিকা
| মডেল |
শক্তি (কেডব্লিউ) |
টর্ক (এনএম) |
নামমাত্র গতি (rpm) |
সর্বাধিক গতি (rpm) |
ধ্রুবক টর্ক রেঞ্জ (rpm) |
ধ্রুবক শক্তি পরিসীমা (rpm) |
টর্ক পরিমাপের সঠিকতা (%FS) |
| SSCG30-3000/10000 |
30 |
95 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG45-3000/10000 |
45 |
143 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG60-3000/10000 |
60 |
191 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG75-3000/10000 |
75 |
238 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG90-3000/10000 |
90 |
286 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG110-3000/10000 |
110 |
350 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| SSCG132-3000/10000 |
132 |
420 |
3000 |
10000 |
০-৩০০০ |
৩০০০-১০০০০ |
0.০৫/০১/০2 |
| এসএসসিজি১৬০-৩০০০/৮০০০ |
160 |
509 |
3000 |
8000 |
০-৩০০০ |
৩০০০-৮০০০ |
0.০৫/০১/০2 |
| SSCG200-3000/8000 |
200 |
637 |
3000 |
8000 |
০-৩০০০ |
৩০০০-৮০০০ |
0.০৫/০১/০2 |
| এসএসসিজি২৫০-৩০০০/৮০০০ |
250 |
796 |
3000 |
8000 |
০-৩০০০ |
৩০০০-৮০০০ |
0.০৫/০১/০2 |
| SSCG300-3000/7500 |
300 |
955 |
3000 |
7500 |
০-৩০০০ |
৩০০০-৭৫০০ |
0.০৫/০১/০2 |
| SSCG350-3000/7500 |
350 |
1114 |
3000 |
7500 |
০-৩০০০ |
৩০০০-৭৫০০ |
0.০৫/০১/০2 |
| SSCG400-3000/7500 |
400 |
1273 |
3000 |
7500 |
০-৩০০০ |
৩০০০-৭৫০০ |
0.০৫/০১/০2 |
কাস্টমাইজড পরিষেবাগুলি সমর্থন করেঃ গতি পরিসীমা, টর্ক পরিসীমা, পরীক্ষার সফ্টওয়্যার ফাংশন এবং বিশেষ পরিবেশ অভিযোজন সমাধানগুলি প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে।
7.ডেলিভারি এবং বিক্রয়োত্তর সহায়তা
ডেলিভারি সেবা
1) স্ট্যান্ডার্ড মডেল: ৯০ দিনের মধ্যে জাহাজ (প্রসবের আগে দ্রুত ইনস্টলেশন নিশ্চিত করার জন্য প্রাক-পরীক্ষা সহ) ।
2) কাস্টমাইজড মডেল: ৯০-১২০ দিনের মধ্যে ডেলিভারি, আন্তর্জাতিক সরবরাহ এবং ইউরোপ, আমেরিকা, দক্ষিণ-পূর্ব এশিয়া সহ বিশ্বের প্রধান অঞ্চলে বিতরণ,এবং মধ্যপ্রাচ্য (সমুদ্র / স্থল পরিবহন বিকল্প উপলব্ধ, নিরাপদ প্যাকেজিং এবং আর্দ্রতা-প্রতিরোধী এবং মরিচা-প্রতিরোধী চিকিত্সা সহ) ।
৩) সহায়ক সেবা: আমরা সম্পূর্ণ সিই এবং আইএসও সার্টিফিকেশন ডকুমেন্টস এবং উত্পাদন শংসাপত্র সরবরাহ করি,এবং একটি ডেডিকেটেড লজিস্টিক বিশেষজ্ঞ কাস্টমস ক্লিয়ারেন্সে সহায়তা করার জন্য পুরো প্রক্রিয়া জুড়ে অনুসরণ করবে এবং সাইটে বড় সরঞ্জামগুলির নিরাপদ এবং সময়মত বিতরণ নিশ্চিত করবে.
বিক্রয়োত্তর সহায়তা
1) গ্যারান্টি প্রতিশ্রুতি: মূল উপাদানগুলির জন্য ১ বছরের ওয়ারেন্টি (ডায়নামোমিটার, টর্ক ফ্ল্যাঞ্জ), আজীবন রক্ষণাবেক্ষণ; গ্যারান্টি সময়ের মধ্যে বিনামূল্যে সমস্যা সমাধান এবং মেরামত পরিষেবা, মানবিক ত্রুটির কারণে ক্ষতি ব্যতীত।
2) প্রযুক্তিগত সহায়তা: 24/7 দ্বিভাষিক পরিষেবা (ইংরেজি এবং চীনা), প্রতিক্রিয়া সময় ≤ 4 ঘন্টা
3) ইনস্টলেশন, কমিশনিং এবং প্রশিক্ষণ সেবা: ব্যবহারকারী সাইটে প্রাথমিক ইনস্টলেশনের জন্য দায়ী। সাইলেং সাইটে গাইডেন্স প্রদানের জন্য দুইজন পেশাদার প্রযুক্তিবিদকে পাঠাবে (সরঞ্জাম অবস্থান এবং ক্যালিব্রেশন সহ),এবং পাইপলাইন / লাইন সংযোগ স্পেসিফিকেশন)সরঞ্জামগুলি সম্পূর্ণরূপে আমাদের দ্বারা পরিচালিত হবে (পাওয়ার-অন টেস্টিং, প্যারামিটার ক্যালিব্রেশন এবং সিস্টেম লিঙ্কিং টেস্টিং সহ);৩ দিনের বিনামূল্যে পেশাদার অপারেশন প্রশিক্ষণ প্রদান করা হবে (যার মধ্যে সরঞ্জাম অপারেশন অন্তর্ভুক্ত) ।, প্যারামিটার সেটিং, দৈনিক রক্ষণাবেক্ষণ এবং ত্রুটি সমাধান) যাতে অপারেটররা বড় আকারের সরঞ্জাম ব্যবহারে দক্ষতা অর্জন করে।
