SYJ-d20-60 অভ্যন্তরীণ ব্যাসার্ধ 20-60mm সঙ্গে bearings পরিমাপ জন্য লেয়ার টেস্ট বেঞ্চ

SYJ-d20-60 10000 rpm বেয়ারিং টেস্ট বেঞ্চ বৈশিষ্ট্য

1) পাওয়ার প্রয়োজনীয়তা: ইনপুট পাওয়ার সাপ্লাই হল একক-ফেজ থ্রি-ওয়্যার AC220V±10% 50Hz।

2) লিক সুরক্ষা: কারেন্ট টাইপ লিক সুরক্ষা, IΔn ≤30mA, অপারেশন সময় ≤0.1s, ক্ষমতা 10A।

3) গভর্নর: মোটরের জন্য নিয়মিত শক্তি সরবরাহ করতে এসি স্পিড মোটর গভর্নর দিয়ে সজ্জিত।

4) ডেটা সংগ্রাহক: পরীক্ষামূলক ডেটা সংগ্রহ করার জন্য একটি ডেটা সংগ্রাহক কনফিগার করা হয়েছে।

5) পরীক্ষামূলক প্রক্রিয়া: রোলিং বেয়ারিং নামমাত্র ব্যাস, স্প্যান, রোলিং বেয়ারিং টাইপ, মুভেবেল রোলিং বেয়ারিং সিট, রোলিং বেয়ারিং রেডিয়াল লোডিং ডিভাইস ইত্যাদি সহ।

6) সেন্সর: বিভিন্ন লোডের অধীনে বেয়ারিং পারফরম্যান্স পরিমাপের জন্য একাধিক সেন্সর দিয়ে সজ্জিত, যার মধ্যে রয়েছে রোলিং বেয়ারিং রেডিয়াল লোড সেন্সর, মোট রেডিয়াল লোড সেন্সর, মোট অক্ষীয় লোড সেন্সর, বাম এবং ডান রোলিং বেয়ারিং অক্ষীয় লোড সেন্সর ইত্যাদি।

SYJ-d20-60 10000 rpm বেয়ারিং টেস্ট বেঞ্চ প্রযুক্তিগত পরামিতি

SYJ-d20-60 10000 rpm বেয়ারিং টেস্ট বেঞ্চ প্রধান উপাদান

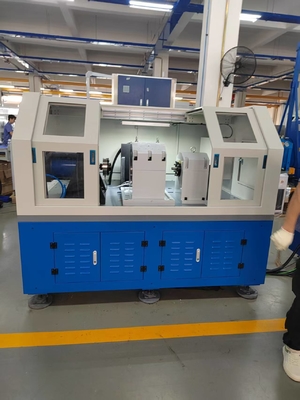

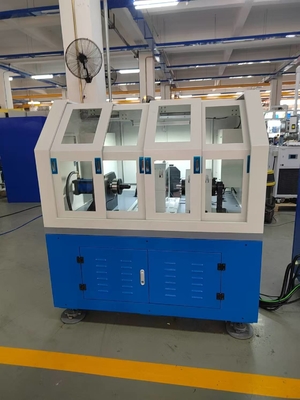

       SYJ-d20-60 বেয়ারিং লাইফ টেস্ট মেশিন প্রধানত একটি বেড, একটি টেস্ট বডি, একটি ড্রাইভ সিস্টেম, একটি লোডিং সিস্টেম, একটি লুব্রিকেশন সিস্টেম, একটি এয়ার কুলিং সিস্টেম, একটি বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম এবং সফ্টওয়্যার নিয়ে গঠিত, যেমন চিত্র 1-এ দেখানো হয়েছে।

                                                      চিত্র 1 (রেলওয়ে বেয়ারিং টেস্ট বেঞ্চের সামগ্রিক কনফিগারেশন)

1) ম্যাট্রিক্স

দ্য ম্যাট্রিক্স, রেলওয়ে বেয়ারিং টেস্ট বেঞ্চের ভিত্তি হিসাবে বিবেচিত, নমনীয় লোহা দিয়ে তৈরি, যা উচ্চ-গতির ঘূর্ণন এবং বৃহৎ লোড অপারেশনে টেস্ট বেঞ্চের স্থিতিশীলতা নিশ্চিত করতে পারে।

2) টেস্ট বেঞ্চ বডি

দ্য টেস্ট বেঞ্চ বডি রেলওয়ে বেয়ারিং টেস্ট বেঞ্চের মূল অংশ, এবং এর গঠনটি রেলওয়ে বেয়ারিং টেস্ট বেঞ্চ প্রযুক্তির চাবিকাঠি। টেস্ট বেঞ্চ বডি একটি লোডিং ডিভাইস, একটি টেস্ট শ্যাফ্ট সিস্টেম, একটি টেস্ট বেয়ারিং, একটি লোডিং প্রক্রিয়া ইত্যাদি নিয়ে গঠিত।

চিত্র 2

টেস্ট বেয়ারিং টুলিং

3) ড্রাইভ সিস্টেম

ড্রাইভিং মোটর একটি সার্ভো মোটর গ্রহণ করে, যা গতি ক্লোজ লুপ কন্ট্রোল গ্রহণ করে। মোটরটি পরীক্ষার স্পিন্ডলে গতি এবং টর্ক প্রেরণ করে। মোটরের শক্তি 37kW, এবং মোটরের বৈশিষ্ট্যযুক্ত বক্ররেখা নিম্নরূপ।

পরীক্ষার বৈশিষ্ট্য পূরণ করুন: মোটর নিয়ন্ত্রণ গতির পরিসীমা 100～±2000 rpm।

সার্ভো মোটর বৈশিষ্ট্যযুক্ত বক্ররেখা

4) লোডিং সিস্টেম

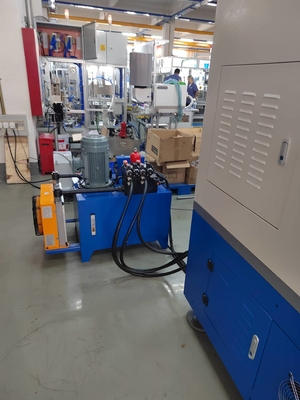

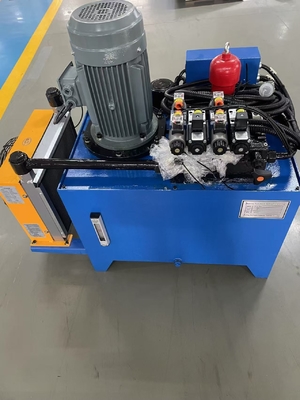

লোডিং সিস্টেম একটি হাইড্রোলিক সার্ভো ভালভ ক্লোজ লুপ মোড গ্রহণ করে। হাইড্রোলিক লোডিং সিস্টেমটি পরীক্ষার বেঞ্চ বডির বাইরে স্থাপন করা হবে, যা রক্ষণাবেক্ষণ এবং তাপ অপচয়ের জন্য সুবিধাজনক। হাইড্রোলিক লোডিং সিস্টেম হল ইলেক্ট্রো-হাইড্রোলিক ক্লোজ লুপ সার্ভো লোডিং সিস্টেমের একটি গুরুত্বপূর্ণ অংশ।

5) লুব্রিকেশন সিস্টেম

লুব্রিকেশন সিস্টেম হল সরঞ্জাম বেয়ারিং লুব্রিকেশন সিস্টেম। সরঞ্জামের বেয়ারিংগুলির জন্য লুব্রিকেশন প্রয়োজনীয়তাগুলি পূরণ করার জন্য, লুব্রিকেশন সিস্টেমে সরবরাহ এবং রিটার্ন তেল পাম্প লাগানো উচিত।

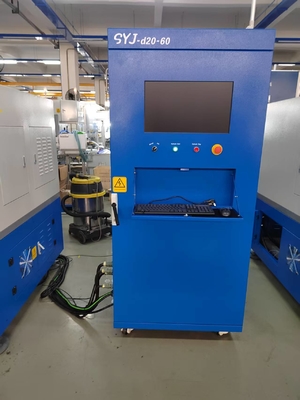

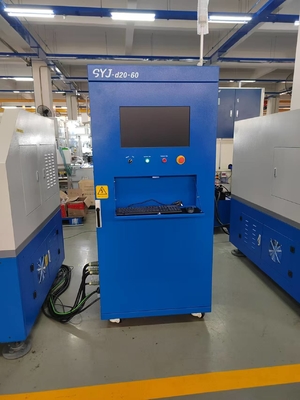

6) নিয়ন্ত্রণ ব্যবস্থা এবং বৈদ্যুতিক অংশ

নিয়ন্ত্রণ ব্যবস্থাটি ওম্রন প্রোগ্রামযোগ্য কন্ট্রোলার, প্রোগ্রামযোগ্য কন্ট্রোল টার্মিনাল, ফ্রিকোয়েন্সি রূপান্তর ড্রাইভ ইউনিট, বিভিন্ন সেন্সর (তাপমাত্রা, গতি, চাপ, কম্পন) অধিগ্রহণ ইউনিট, মোটর ইত্যাদি নিয়ে গঠিত।

7) এয়ার কুলিং সিস্টেম

অক্ষীয় প্রবাহ ফ্যান টেক্সাস এশিয়া প্যাসিফিক গ্রুপ কোং লিমিটেড, YTCZ-6.3F দ্বারা উত্পাদিত অতি-নিম্ন শব্দ অক্ষীয় প্রবাহ ফ্যান ব্যবহার করে, যার বায়ু পরিমাণ 15800 m3/h, বাতাসের গতি 10m/s, এবং একটি নিয়ন্ত্রিত বায়ু সরবরাহ গতি।

SYJ-d20-60 10000 rpm বেয়ারিং টেস্ট বেঞ্চ অ্যাপ্লিকেশন এলাকা

বেয়ারিং উত্পাদন এবং বেয়ারিং নির্ভরযোগ্যতার জন্য উচ্চ প্রয়োজনীয়তা সহ শিল্পগুলি কভার করে: বেয়ারিং উত্পাদন (R&D, গুণমান পরিদর্শন), অটোমোবাইল (চাকা হাব/গিয়ারবক্স বেয়ারিং), মহাকাশ (ইঞ্জিন বেয়ারিং), রেল পরিবহন (চাকা সেট বেয়ারিং), নির্মাণ যন্ত্রপাতি (ভারী-লোড বেয়ারিং), বায়ু শক্তি (স্পিন্ডেল বেয়ারিং), নির্ভুলতা মেশিন টুলস (স্পিন্ডেল বেয়ারিং), ইত্যাদি।

কোম্পানির প্রোফাইল

Seelong ইন্টেলিজেন্ট টেকনোলজি (লুওইয়াং) কোং, লিমিটেড একটি উচ্চ-প্রযুক্তি সম্পন্ন এন্টারপ্রাইজ যা মহাকাশ, অটোমোবাইল এবং নতুন শক্তি সহ বিভিন্ন ক্ষেত্রে পাওয়ার ইঞ্জিনিয়ারিং সিস্টেমের জন্য সরঞ্জাম পরিমাপ, নিয়ন্ত্রণ, নকশা, উত্পাদন এবং বিক্রয় পরিষেবাতে বিশেষজ্ঞ; কোম্পানিটি লুওইয়াং-এর সুন্দর পিওনি শহরে অবস্থিত।

Seelong নতুন শক্তি মোটর, হাইব্রিড পাওয়ার সিস্টেম, ইঞ্জিন, ট্রান্সমিশন এবং আরও অনেক কিছুর জন্য পরীক্ষার সরঞ্জামের গবেষণা ও উন্নয়ন, উত্পাদন এবং পরিষেবাতে বিশেষজ্ঞ। আমাদের প্রধান পণ্যগুলির মধ্যে রয়েছে বৈদ্যুতিক ডায়নামোমিটার, পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা, ডিসি পাওয়ার সাপ্লাই এবং ওয়ার্কিং কন্ডিশন গ্যারান্টি সিস্টেম। Seelong-এর একটি সম্পূর্ণ বিক্রয় এবং পরিষেবা ব্যবস্থা রয়েছে, যা ব্যবসার দর্শনের সাথে সঙ্গতিপূর্ণ p rovid ing f ine q uality s ervices for s urviv al and k eep ing on r enovation for development, এবং ব্যবহারকারীদের বিভিন্ন ক্ষেত্রে বিভিন্ন ধরণের পাওয়ার ইঞ্জিনিয়ারিং পরিমাপ এবং নিয়ন্ত্রণ সমাধান প্রদান করা.

Seelong-এর উন্নত ডিজাইন দর্শন এবং সমৃদ্ধ শিল্প অভিজ্ঞতা কোম্পানিকে একই শিল্পের প্রতিযোগীদের থেকে প্রযুক্তিগত সুবিধা দেয়, এবং কোম্পানির পণ্যগুলি বাজারের প্রকৃত চাহিদা আরও ভালভাবে পূরণ করতে পারে। Seelong উদ্ভাবনে সাহসী। তার নিজস্ব প্রযুক্তিগত অগ্রগতি এবং উন্নয়নের মূল্য দেওয়ার সময়, এটি Tsinghua University এবং Shandong University-এর মতো একাধিক দেশীয় গবেষণা প্রতিষ্ঠানের সাথে দীর্ঘমেয়াদী এবং গভীর সহযোগী সম্পর্ক স্থাপন করেছে। এটি সিই সার্টিফিকেশন, ISO9001 গুণমান সিস্টেম সার্টিফিকেশন, AAA স্তরের এন্টারপ্রাইজ সার্টিফিকেশন পাস করেছে, দশটিরও বেশি উদ্ভাবন পেটেন্ট এবং দুটি সফ্টওয়্যার কপিরাইট পেয়েছে। এটি দেশীয় এবং আন্তর্জাতিক উভয় ক্ষেত্রেই একশটিরও বেশি ব্যবহারকারীকে পেশাদার সরঞ্জাম এবং পরিষেবা সরবরাহ করেছে, এন্টারপ্রাইজটি তার সাশ্রয়ী মূল্যের পণ্য এবং উচ্চ-মানের পরিষেবাগুলির সাথে দেশীয় এবং বিদেশী গ্রাহকদের আস্থা অর্জন করেছে এবং একটি দীর্ঘমেয়াদী জয়-জয় কৌশলগত অংশীদারিত্ব স্থাপন করেছে।
